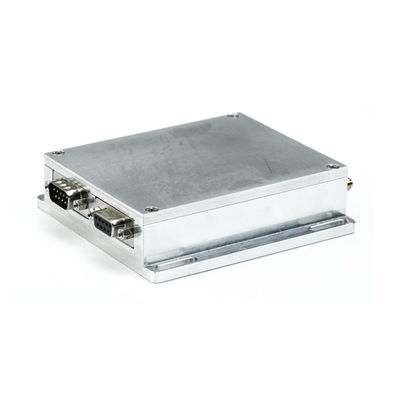

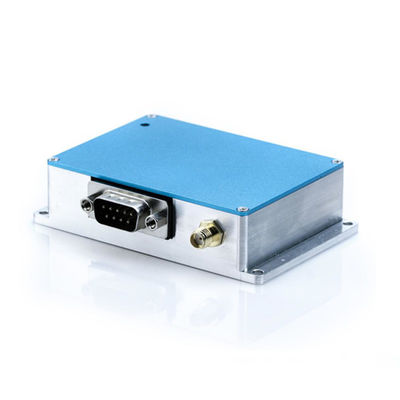

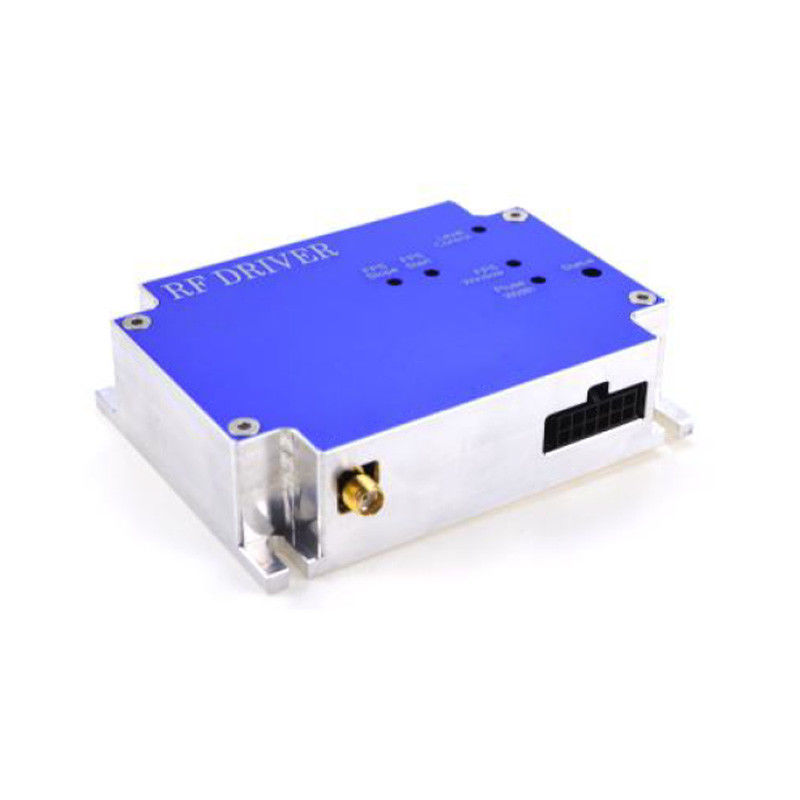

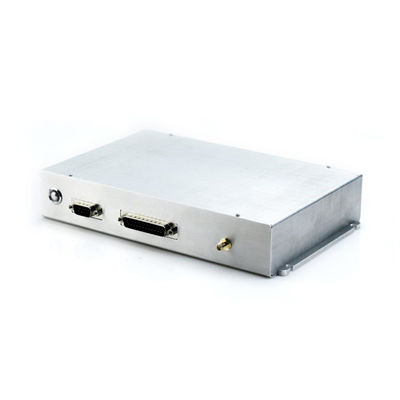

100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber

100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber
100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber 100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber 100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber 100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber 100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber

Großes Bild :  100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber

Produktdetails:
Markenname: Sintec Optronics
Modellnummer: STCT-Serie
Zahlung und Versand AGB:
Lieferzeit: Lagerbestand
Zahlungsbedingungen: Versand per Bank
Kontakt

100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber

Beschreibung
Hervorheben:

Aom-Fahrer

,

HF-Treiber

,

Fahrer

100MHz, 120MHz, 200MHz, 250MHz AOM-Treiber /RF-Treiber, AOQ-Treiber



HF-Treiber können HF-Signale mit festen oder variablen Frequenzen erzeugen.Spezifizierte Wellenformen könnten durch verschiedene modulierte Signale erzeugt werden, um die Anforderungen verschiedener akustisch-optischer Komponenten zu erfüllen und zu bestimmen, wie stark ein optischer Strahl moduliert wirdUnsere HF-Treiber sind in der Lage, HF-Signal bei 27.12MHz, 40.68MHz, 68MHz, 80MHz, 100MHz, 120MHz, 200MHz, 250MHz, 300MHz und sogar höher mit HF-Leistung von bis zu 120W zu erzeugen.Eine Vielzahl von Betriebsarten sind verfügbar, einschließlich FPS, PPK, R05 und A05 (Analog). Der akustisch-optische variable Frequenz-Serienantrieb des Frequenzwandlers, Deflektors und Filters kann ein HF-Signal mit hoher Präzision und breitem Frequenzbereich ausgeben.und unterstützt die digitale SteuerungDie Anlage ist mit einer PC-Software ausgestattet, mit der der Benutzer die Frequenz und Leistung nach Belieben einstellen kann.für HochgeschwindigkeitsfrequenzumwandlungsanwendungenDiese Treiber werden mit unseren AOMs und anderen akustisch-optischen Komponenten abgestimmt.

100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber 0

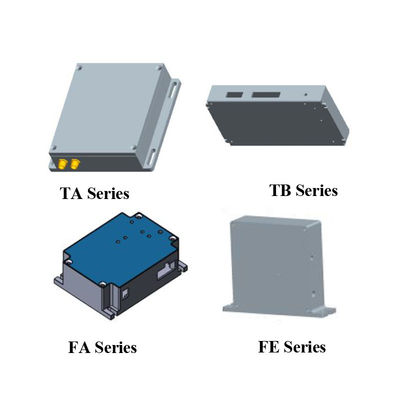

1.Nummer der Produktserie für Festfrequenz: STCT-CARD-as-f-vpt-bme-c

Serie (als) RF (f) Versorgungsleistung (v) Ausgangsleistung ((p) Kühlung Kanal(b) Modus (m) Funktion e) HF-Anschluss
FA
(Festfrequenzreihe A)		 400,68 MHz
68 MHz
80 MHz		 15D
(15 VDC)
24D
(24 VDC)		 20 W
25 W		 C
(Leitungskühlt)		 1 F (FPS)
P (PPK)
A (A05)
R (R05)
M (M05)		 C
(Allgemein)
H
(TTL_HIGH
= HF eingeschaltet)
L
(TTL_HIGH
= HF aus)		 AF
(SMA-F)
FD
(Festfrequenzreihe D)		 400,68 MHz
68 MHz
80 MHz
100 MHz
110 MHz
120 MHz
Ich...		 12D
(12 VDC)
15D
(15 VDC)
24D
(24 VDC)		 5W C
(Leitungskühlt)
Eine
(Luftgekühlt)
W
(Wassergekühlt)		 1 F (FPS)
A (A05)
D (digital)
20 W
40 W
FB
(Festfrequenzreihe B)		 27.12 MHz
400,68 MHz
68 MHz
80 MHz		 24D
(24 VDC)
28D
(28 VDC)		 50 W C
(Leitungskühlt)
Eine
(Luftgekühlt)
W
(Wassergekühlt)		 1, 2 F (FPS)
A (A05)
D (digital)		 NF
(BNC-F)
100 W
FE
(Festfrequenzreihe E)		 200 MHz
250 MHz
300 MHz
Ich...		 24D
(24 VDC)		 2.5 W C
(Leitungskühlt)		 1 D (digital)
A (A05) *
DA
(Digital+Analog)		 AF
(SMA-F)

*Analogsteuerungsspannung kann angefordert werden: A5: 0-5 V,A1: 0-1 V

Typische Angaben:

Arbeitsfrequenz Maximale HF-Leistung Aufstieg/Abstieg
27.12 MHz 100 W < 150 ns
40.68/68/80 MHz 15/20/25 W < 35 ns
200/250 MHz 2.5 W < 6 ns

2. Produktnummer der Variable-Frequency-Serie: STCT-CARD-as-f-vpt-bme-c

Serie (als) RF (f) Versorgungsleistung (v) Ausgangsleistung ((p) Kühlung Kanal(b) Modus (m) Funktion e) HF-Anschluss
TA
(Variable Frequenzreihe A)		 60 bis 120 MHz
Ich...		 24D
(24 VDC)		 0.5 ~ 4 W C
(Leitungskühlt)		 1 Programmierbare Frequenz C
(Allgemein)
Ich...		 AF
(SMA-F)
AM
(SMA-M)
Tb
(Variable Frequenzreihe B)		 70 bis 120 MHz
Ich...		 24D
(24 VDC)		 0.5 ~ 4 W C
(Leitungskühlt)		 1 A (A05) *
D (digital)		 Px
(Kanal)		 AF
(SMA-F)
TE
(Variable Frequenzreihe E)		 70 bis 120 MHz 24D
(24 VDC)		 0.5 ~ 4 W C
(Leitungskühlt)		 1 Steuerung der Spannung
0 bis 10 V
D (digital)		 C
(Allgemein)
Ich...		 AF
(SMA-F)
Zulassung
(SMC-F)

*Analogsteuerungsspannung kann angefordert werden: A10: 0-10 V,A5: 0-5 V,A1: 0-1 V

Typische Angaben:

Arbeitsfrequenz HF-Leistung* Betriebsmodus*** Schaltgeschwindigkeit
60 bis 120 MHz 4 W Programmierbare Frequenz** ~ uns
70 bis 120 MHz 4 W Steuerung der Spannung 0~10 V, digital** ~ 50 ns
  • *Die Ausgangsleistung des Produkts wird entsprechend der Last angepasst
  • ** Unterstützung der zugehörigen Hostcomputersoftware und des Steuerungsinstruktionssets
  • *** Spezielle Kontrollmethoden können angepasst werden

3. Detaillierte Spezifikationen des Fahrers STCT-CARD-TA1-060-100-24D04C-1DA5H-AF

  - Ich weiß nicht. Das ist typisch. Max, du bist ein guter Mann. Einheit
Anzahl der Kanäle, RF-Ausgang   1   Kanal
Frequenzbereich CH1 60   100 MHz
Frequenzstabilität   ± 1   Ppm/°C
Frequenzgenauigkeit   ± 1   KHz
Ausgangsleistung1 CH1   2   Watt
VSWR     1.5/1
Aufstiegszeit (~10% bis 90%)   2.5 6 n
Herbstzeit (90%-10%)   2.5 6 n
Auslöserfrequenz2 DC 1 10 MHz
Aussterbungsquote 45 50   dB
Harmonische Verzerrung     - 20 dBc
Ausgangsimpedanz   50   W
Analog-Eingang 0   5 V
Digitale Steuerung Standard TTL (V_L<0,8V, V_H>2,0V)
Kommunikation RS232 (DB9)
Versorgungsleistung 24VDC, < 0,8A
Betriebstemperatur +25 bis +50°C
  • 1 Die Fabrikleistung wird entsprechend der Traglast optimal debuggt.
  • 2 Bei internen und externen Steuerungsfunktionen beträgt die Frequenz der internen Steuerung bis zu 2 MHz.

4. Detaillierte Spezifikationen des Fahrers STCT-CARD-TA1-040-24D04C-1DA5H-AF

  - Ich weiß nicht. Das ist typisch. Max, du bist ein guter Mann. Einheit
Anzahl der Kanäle, RF-Ausgang   1   Kanal
Frequenzbereich CH1   40   MHz
Frequenzstabilität   ± 1   Ppm/°C
Frequenzgenauigkeit   ± 1   KHz
Ausgangsleistung1 CH1   1   Watt
Ausgangsleistung Ref 0.5   1 Vpp
VSWR     1.5/1
Aufstiegszeit (~10% bis 90%)   2.5 6 n
Herbstzeit (90%-10%)   2.5 6 n
Auslöserfrequenz2 DC 1 10 MHz
Aussterbungsquote 45 50   dB
Harmonische Verzerrung     - 20 dBc
Ausgangsimpedanz   50   W
Analog-Eingang 0   5 V
Digitale Steuerung Standard TTL (V_L<0,8V, V_H>2,0V)
Kommunikation RS232 (DB9)
Versorgungsleistung 24VDC, < 0,8A
Betriebstemperatur +25 bis +50°C
  • 1 Die Fabrikleistung wird entsprechend der Traglast optimal debuggt.
  • 2 Bei internen und externen Steuerungsfunktionen beträgt die Frequenz der internen Steuerung bis zu 2 MHz.

Der Steuerungsmodus kann je nach Kundenbedarf geändert werden:

100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber 1

Interface-Definitionen:

100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber 2

Abmessungen:

100 MHz 120 MHz 200 MHz 250 MHz AOM-Treiber / RF-Treiber / AOQ-Treiber 3



Größe und Tag:
