Diodentreiber mit TEC-Controllern / Laserdiodentreiber ohne TEC

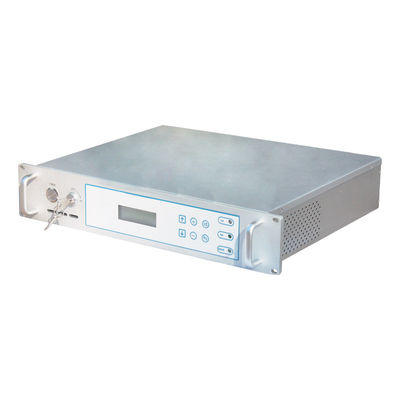

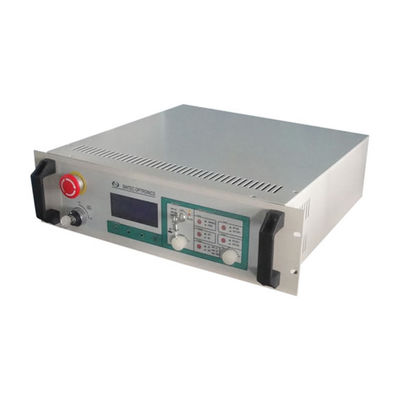

1. Diodentreiber der ST-LDDY-Serie mit TEC-Controllern

Diodenlasertreiber der ST-LDDY-Serie mit TEC-Controller sind für den Antrieb von Diodenlasern konzipiert.Sie können maximal 2 Dioden und 4 TE-Kühler ansteuern.Davon werden 2 TE-Kühler zur Kühlung von Diodenlasern und 2 TE-Kühler zur Kühlung von SHG-Kristallen und THG-Kristallen verwendet.Die Treiber werden in Modulen hergestellt und somit kann der Kunde die Module (Ausgänge der Treiber) entsprechend seinen Bedürfnissen zu geringeren Kosten und kleinerer Größe auswählen.

Unsere Diodentreiber sind kontaktfreudig und zuverlässig.Sie sind ideale Netzteile zum Antrieb von Diodenlasern, Faserlasern und DPSS-Lasern.

Merkmale:

• Geeignet für 1064-nm-, 532-nm- und 355-nm-Laser
• Geeignet für den Betrieb von DILAS/COHERENT-Diodenlasern mit hohem Strom bei maximal 5 V und 60 A Ausgangsleistung
• Geeignet für den Betrieb von NLIGHT/BWT-Diodenlasern mit Hochspannung bei maximal 32 V und 15 A
• Luftgekühlt oder standardmäßig wassergekühlt
• Maximal 4-Kanal-Ausgänge für TE-Kühler zur Kühlung von Diodenlasern und Kristallen
• Ausgabeparameter einstellbar
• Ausgänge wie Laserstrom, GATE und Pulswiederholungsrate verfügbar, interne oder externe Steuerung wählbar
• INTERLOCK-, Bereitschafts- und Alarmsignale verfügbar
• Kann über RS232, Tastendruck oder Markierungssoftware gesteuert werden

Anwendungen:

• DPSS-Laser
• Faserlaser
• Diodenlaser
• Stromkonstante Quellen

Technische Spezifikationen:

Hinweis: Die oben genannten Produkte eignen sich zum Betrieb aller Diodenlaser mit Hochspannung bei maximal 32 V und 15 A Ausgangsleistung.

Anmerkung: Geeignet für den Betrieb aller Diodenlaser mit hohem Strom bei maximal 5V 60A Ausgang.

Vorschläge:

• Bei DPSS-Lasern wählen Sie bitte die Anzahl der Diodenantriebe und der TEC-Kühlung entsprechend der in den Lasern verwendeten Anzahl aus.
• Für leistungsstarke 1064-nm-DPSS-Laser ist die Verwendung von TEC-Steuerungen nicht erforderlich, da das Lasersystem über eine Wasserkühlung verfügt.Die Kühlung des Diodenlasers und des Laserkristalls erfolgt über die Wärmeleitung des wassergekühlten Sockels.Für 532-nm-DPSS-Laser wird nur TEMP3 benötigt.Für 355-nm-DPSS-Laser werden TEMP3 und TEMP4 benötigt.
• Standardausgänge sind 1 Satz Diodenlasertreiber.Andere sind Optionen.
• Im Allgemeinen ist die Wasserkühlung für DPSS-Laser besser als die Luftkühlung.Wenn im System keine Wasserkühlung vorhanden ist, wird häufig TEM2 zur Kühlung des Laserkristalls verwendet.

2. Laserdiodentreiber der LDD-Serie ohne TEC

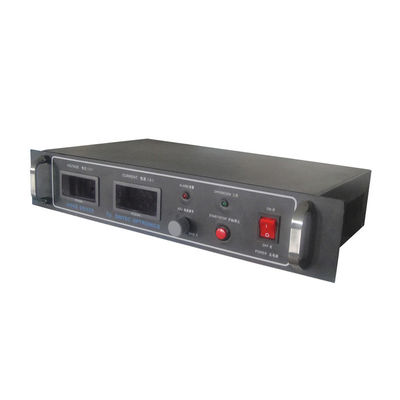

Der Laserdiodentreiber ST-LDD-AAVV ist ein hochstromkonstanter Laserdiodentreiber ohne thermoelektrische Kühlersteuerung.Stromregelung, Transientenunterdrückung, Übertemperaturschutz, Kurzschlussschutz und Überstrombegrenzung sind vorhanden.2 digitale Messgeräte zeigen den Ausgangsstrom und die Ausgangsspannung an.Der Treiber wird hauptsächlich zur Ansteuerung von Diodenmodulen verwendet.

Spezifikationen:

• Modell: ST-LDD-AAVV
• Laserdiodentreiber der ST-LDD-ST-Serie
• AA-maximaler Ausgangsstrom (A).Der Ausgangsstrom ist stufenlos einstellbar.
• VV-maximale Ausgangsspannung (V).Die Ausgangsspannung wird durch den Strom und den Widerstand der Diode bestimmt.
• Eingangsspannung: 220 VAC, +/-15 %
• Spannungsrauschen: <0,1 % pp
• Stromrauschen: < =50mA
• Instabilität: <0,1 %
• Abmessung: 482×88x260mm
• Nettogewicht: 6,5 kg

Anmerkung:

Um einen Treiber auszuwählen, können Sie zunächst die Ausgangsspannung und dann die maximale Ausgangsleistung festlegen.Der maximale Ausgangsstrom ist die maximale Leistung geteilt durch die Ausgangsspannung.

Typische Diodentreiber:

3. Diodentreiber der ST-LDDJ-Serie

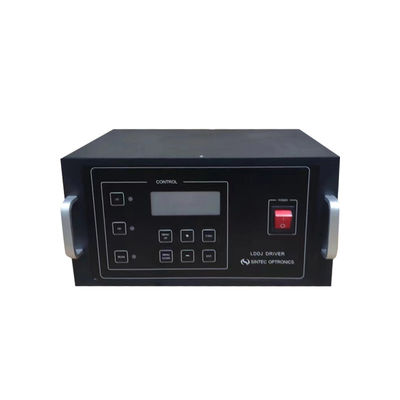

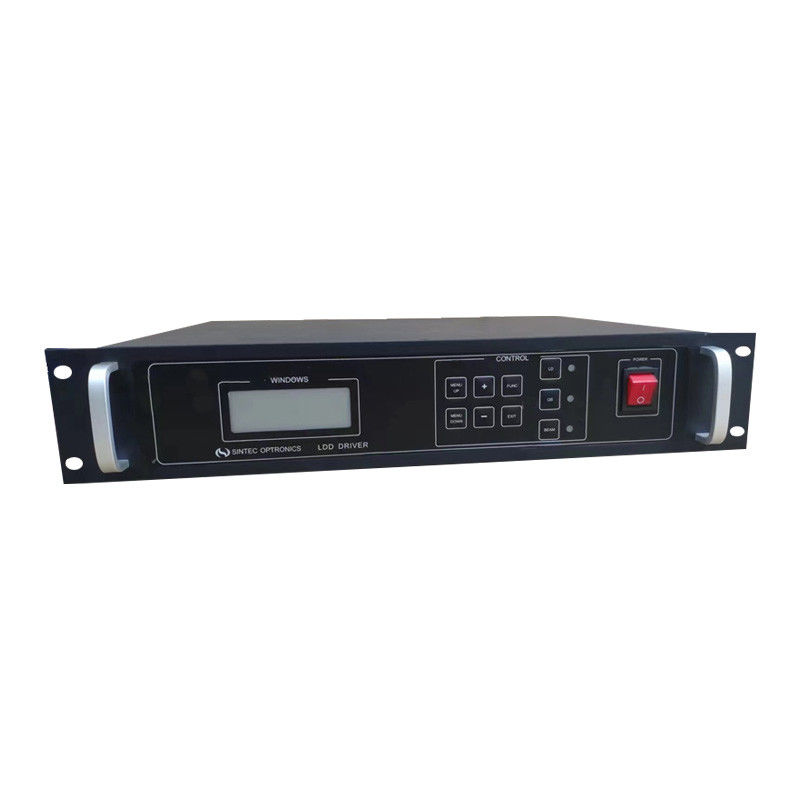

Diodentreiber der ST-LDDJ-Serie sind All-in-One-Systeme, die aus Systemcontroller, Diodentreiber und TEC-Controller bestehen.Es gibt zwei Arten von Diodentreibern: OEM-19-Zoll-Treiber und Tischtreiber.Die Anwender können unsere Treiber in ihre Systeme integrieren oder auch einzeln im Labor nutzen.Unsere Treiber können eine Laserdiode und einen TEC-Kühler ansteuern.

Merkmale:

• OEM-19-Zoll-Treiber haben eine Größe von 2 HE und der Eingang beträgt 220 V Wechselstrom und 50 Hz
• Unterstützt eine Diode und einen TEC-Kühler
• Ausgangsstrom stufenlos anpassbar und Spannung selbstadaptiv
• RS232-Anschluss zur Kommunikation mit einem PC mit unserer Software STXFMate
• VERRIEGELUNG und Temperaturschutz
• Der Ausgangsstrom kann intern oder extern gesteuert werden
• Optionaler PWM-Modulationsausgang

Standardmodelle:

Bemerkung: Teilenummer: ST-LDDJ-xxAyyV-TECx-OEM,Leistung max.Strom xxA, selbstadaptive Spannung 0-yyV, TECz ist die TEC-Teilenummer und z ist die Nummerierung (siehe folgende Tabelle). OEM bedeutet OEM-19-Zoll-Treiber und kein OEM bedeutet Tischtreiber.

Anmerkung: 1) Die Standardeinstellung ist ein 10k-NTC-Temperatursensor.2) Wir liefern keine TEC-Kühler und Kunden können sie auf dem lokalen Markt kaufen.
