Leistung 512~1400W Gleichspannung/Gleichspannung Diodenlaser Modulantriebe

Die Diodentreiber der SYL-Serie sind als einzelne Module konzipiert und können sehr leicht in die Stromversorgungs- oder Steuerungssysteme des Benutzers integriert werden.Diese Module sind DC/DC-Konstante-Strom-Ausgang oder AC/DC-Konstante-Spannung plus DC/DC-Konstante-Strom-AusgangDer Benutzer kann sein eigenes Display entwerfen, um den Antriebsstrom, Spannung, Temperatur usw. anzuzeigen. Unsere Antriebsmodule werden häufig in Laserdioden, Diodenchips, LEDs und Faserlasern verwendet.

Wir haben folgende 5 Spezialtechnologien:

1) Dreiphasige Technologie zur Korrektur des aktiven Leistungsfaktors

• Verbesserung der elektromagnetischen Kompatibilität und Lösung des Problems von
• Ein hoher Leistungsfaktor von 0.9998
• Kleine harmonische Verzerrung, THD≤3%

2) Digitale Energietechnologie

• Parameter können online geändert werden
• Einfache Modularisierung
• Fernüberwachung an Kommunikationsanschlüssen

3) Technologie der magnetischen Integration

• Reduzieren Sie die Größe des Transformators & Induktors und Induktivitätsleckage
• Erhöhung der Leistungsdichte und der Umwandlungseffizienz
• Verbesserung der Eigenschaften und Konsistenz der Teile

3) Resonanzhalbbrücke/vollbrücke Soft-Switching-Umwandlungstechnologie

• Kleiner Umschaltverlust
• Hohe Umwandlungseffizienz
• Kleine magnetische Störungen

4) Hochleistungs-Konstante- und Parallelstrom-Teiltechnologie

• Stromverstellbar
• Kleine Stromminderung von 1% oder weniger

5) Technik zur Verhinderung von Störungen in der HF-Umgebung

• Wirksame Störungskontrolle durch einzelne Stufen und Frequenzen
• Starke Anpassungsfähigkeit an die Umwelt

Liste der häufig verwendeten Laserdiodenmodule

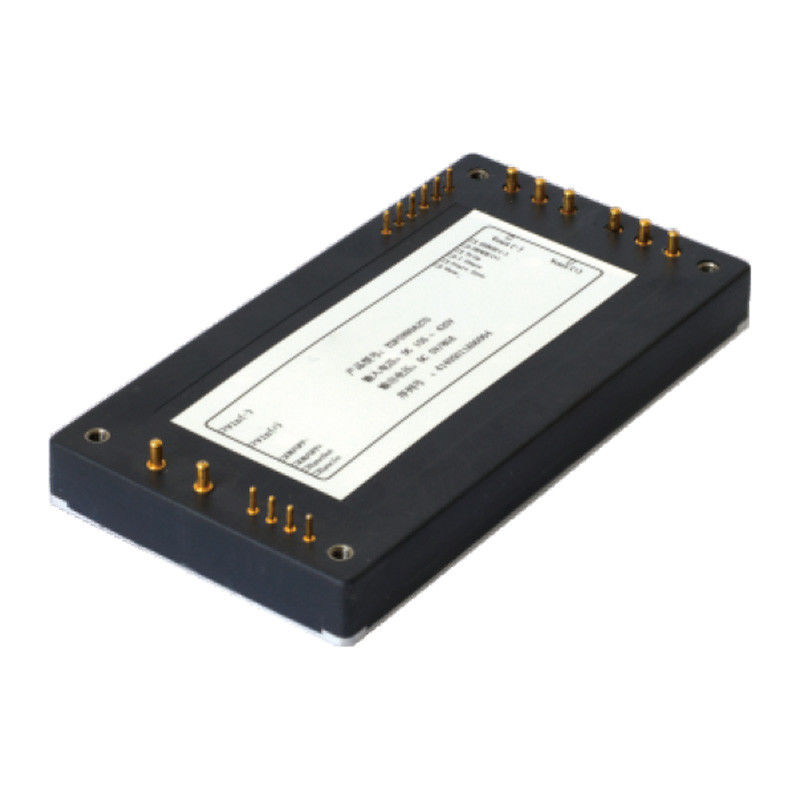

1Gleichstromdiodenantriebsmodul, Wechselstromkonstante Ausgang, Leistung 512 ~ 1400W

• Teilmodell: SYL-YDF*V*A130D
• Aussichtsgröße: 119,5*63,5*13,0 mm (L*W*H)
• Eingangsspannung 80~130VDC
• Ausgangsspannung/Strom: 34V/20A; 34V/25A; 68V/20A; 68V25A
• Isolierspannung: 700VDC
• Umwandlungseffizienz: 90 bis 92% (voll beladen)
• Schutz des Eingangs über oder unter Spannung
• Schutz der Ausgangsspannung
• Schutz vor Überstrom und Kurzschluss
• Schutz vor Übertemperaturen
• Hohe Effizienz und keine Reduktionstemperatur erforderlich

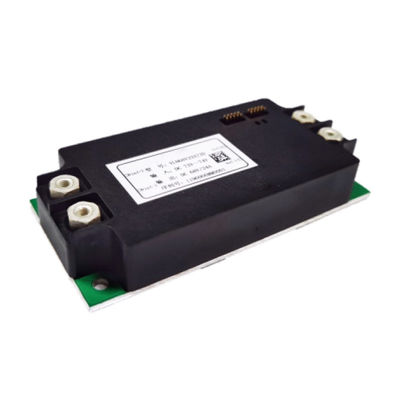

2Gleichspannungsdiodenantriebsmodul, Wechselstrom-Konstante-Ausgang, Leistung 1500 ~ 3200W

• Teilmodell: SYL-YBN*V*A130D
• Aussichtsgröße: 160*63*30mm (L*W*H)
• Eintrittsspannung 110~140VDC, 185~215VDC
• Ausgangsspannung/Strom, 72V/25A-Serie; 130V/25As-Serie; 130V30A-Serie
• Isolierspannung: 700VDC
• Umwandlungseffizienz: 95% (volle Belastung)
• Stromanstiegs-/Abstiegszeit: 30 uS
• Schutz des Eingangs über oder unter Spannung
• Schutz vor Überspannung
• Schutz vor Überstrom und Kurzschluss
• Schutz vor Übertemperaturen
• CAN-Bus-Kommunikation

3Gleichspannungsdiodenantriebsmodul, Steuerstrom-Ausgang, Leistung 600W

• Teilmodell: SYL-YBN30V20A34D
• Aussichtsgröße: 70,7*36,2*12,5 mm (L*W*H)
• Eintrittsspannung 22~38VDC
• Ausgangsspannung/Strom: 12~30V/20A
• Isolierspannung: 700VDC
• Umwandlungseffizienz: 97% (volle Belastung)
• Schutz des Eingangs über oder unter Spannung
• Schutz vor Überspannung
• Schutz vor Überstrom und Kurzschluss
• Schutz vor Übertemperaturen
• Hohe Effizienz und keine Reduktionstemperatur erforderlich

4Gleichspannungsdiodenantriebsmodul, lineare Konstantenstromleistung, Leistung 672~1200W

• Teilmodell: SYL-YLN68V22A72D
• Aussichtsgröße: 91*43*16mm (L*W*H)
• Eintrittsspannung 20~74VDC
• Ausgangsspannung/Strom: 16~70V/0~26A; Lastspannung 3V kleiner als die Eingangsspannung
• Schutz der Ausgabe über Strom und Kurzschluss
• Schutz vor Übertemperaturen
• Anstieg/Abfallzeit des Stroms: 15 uS
• Ausgangswellenstrom: 1A
• Hohe Leistungsdichte und hohe Zuverlässigkeit

5Gleichstromdiodenantriebsmodul, 2-Kanal-lineare Konstantenstromleistung, Leistung 3900W

• Teilmodell: SYL-YLN78V3900W80D
• Aussichtsgröße: 144*88*16,8 mm (L*W*H)
• Eintrittsspannung 79 ~ 85VDC
• Ausgangsspannung/Strom: 78-83V/0~25A*2
• Schutz der Ausgabe über Strom und Kurzschluss
• Schutz vor Übertemperaturen
• Anstieg/Abfallzeit des Stroms: 15 uS
• Ausgangswellenstrom: 500mA
• Hohe Leistungsdichte und hohe Zuverlässigkeit

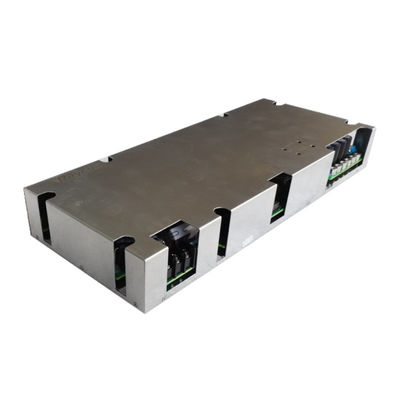

6Gleichstromdiodenantriebsmodul, 4-Kanal-Konstante-Strom-Ausgang, Leistung 6kW bis 8,8kW

• Teilmodell: SYL-YLN78V8KW80D
• Aussichtsgröße: 280*120*30mm (L*W*H)
• Eintrittsspannung 60~90VDC
• Ausgangsspannung/Strom: 58~88V/0~25A*4
• Schutz der Ausgabe über Strom und Kurzschluss
• Schutz vor Übertemperaturen
• Anstieg/Abfallzeit des Stroms: 10 uS
• Ausgangswellenstrom: 500mA
• Hohe Leistungsdichte und hohe Zuverlässigkeit

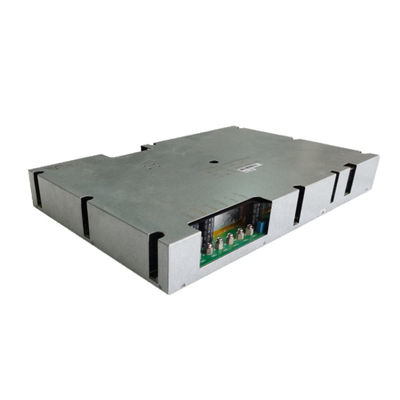

7Gleichstromdiodenantriebsmodul, 6-Kanal-Konstante-Strom-Ausgang, Leistung 9 kW~13 kW

• Teilmodell: SYL-YLN83V12KW85D
• Aussichtsgröße: 396*120*41mm (L*W*H)
• Eingangsspannung 60 bis 90 VDC
• Ausgangsspannung/Strom: 58~88V/0~25A*6
• Schutz der Ausgabe über Strom und Kurzschluss
• Schutz vor Übertemperaturen
• Anstieg/Abfallzeit des Stroms: 10 uS
• Ausgangswellenstrom: 500mA
• Hohe Leistungsdichte und hohe Zuverlässigkeit

8- All-in-one Dioden-Treibermodul, lineare Konstante-Strom-Ausgang, Leistung 3600-5000W

• Teilmodell: SYL-YAN78V5000W220A
• Aussichtsgröße: 386*355*51,5 mm (L*W*H)
• Eintrittsspannung 176~264VAC
• Ausgangsspannung/Strom: 45V/0~30A*3; 56V/0~30A*3; 80V/0~30A*2; 56~85V/0~30A*3
• Schutz des Eingangs unter Spannung und Überspannung
• Schutz der Ausgangsleistung gegen Strom, Spannung und Kurzschluss
• Schutz vor Übertemperaturen
• Stromanstieg/Abfallzeit: 20 uS
• Hohe Leistungsdichte und hohe Zuverlässigkeit

9- All-in-one Dioden-Treibermodul, Wechselstrom-Konstante Ausgang, Leistung 10 kW

• Teilmodell: YS83V10KW380Y-JG
• Aussichtsgröße: 580*422*120mm (L*W*H)
• Eintrittsspannung 323 ~ 437 VAC
• Ausgangsspannung/Strom: 72-78V/0~25A*4
• Schutz vor Überstrom und Kurzschluss
• Schutz vor Übertemperaturen
• Anstieg/Abfallzeit des Stroms: 15 uS
• Ausgangswellenstrom: 800mA
• Hohe Leistungsdichte und hohe Zuverlässigkeit
