PCB-montierbare Dioden-Treiber/Diodenlaser-Steuerplatte/Treiberplatte/TEC-Treiber

Der Lasertreiber der STXF-Serie ist ein OEM-Individualmodul zum Antrieb von Laserdioden. Es umfasst hauptsächlich ein Diodenlaser-Steuerbrett/Modul,Diodenlaser-Antriebsbrett/Modul und Temperaturregelbrett/ModulUnsere Anwender können diese drei Module kombinieren, um eine komplette Diodenlaser-Stromversorgung zu bilden.

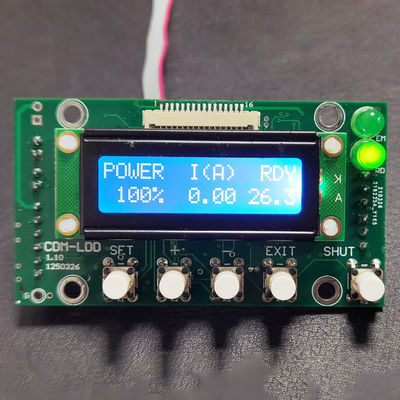

1Dioden-Laser-Steuerung

Die Diode-Laser-Steuerplatte unterstützt 1 Kanal des Diode-Laser-Antriebs-Boards (LD) und 1 Kanal der von unserer Firma hergestellten Temperatursteuerplatte.Zusätzlich zur Einstellung und Anzeige des Stroms und Steuerung der Ausgabe des Stroms, hat es auch die Funktionen der externen Steuerung des Stroms und kann an 1 Kanal der Temperaturkontrollauflage von unserer Firma (kann angeschlossen werden oder nicht) und andere Funktionen angeschlossen werden.Sie können dieses Board zusammen mit LD Treibbord und Temperaturkontrolle Board zu integrieren ein komplettes Dioden-Laser-Stromversorgungssystem zu bildenDie Anzeigetafel ist leicht zu integrieren und kann direkt auf Platten eines 2U-Chassis montiert werden.

Eigenschaften:

• Es kann leicht auf der Ausrüstungsplattform des Kunden in einem mindestens 2U-Chassis installiert werden
• STXF-CDM unterstützt 1-Kanal-STXF-Serie LD-Treiberplatten und 1-Kanal-STXF-Serie Temperaturkontrollplatten (TEC-Kühler) und STXF-DPSL unterstützt max. 2-Kanal-STXF-Serie LD-Treiberplatten und max.4-Kanal-Temperaturregelplatten der Serie STXF (TEC-Kühler)
• Es hat eine Temperaturverriegelung über die Temperatursteuerung
• Es verfügt über ein Kommunikationsprotokoll und kann mit einem Computer verbunden und durch Computersoftware gesteuert werden.
• Es hat eine INTERLOCK Schnittstelle
• Aktuelle interne und externe Kontrolle
• Optionale PWM-Modulationsleistung
• Kann direkt vom LD-Antriebsbrett oder der Temperaturregelung angetrieben werden, keine unabhängige Stromversorgung erforderlich
• Es eignet sich für die Verwendung mit unserer PC-Software STXF-Mate

Anwendungen:

• LD-Steuerung und Temperatursteuerung
• Hauptsteuerplatte des Diodenlasers

Haupttechnische Parameter:

• erforderliche Leistungseingabe: 5VDC+/-5% (kann direkt vom LD-Antriebsbrett angetrieben werden oder an die 6-Pin-IDC-Schnittstelle angeschlossen werden, um Strom vom Temperatursteuerbrett zu erhalten,oder kann durch einen separaten 5VDC angetrieben werden)
• Erforderlicher maximaler Strom: 0,1 A
• LD-Fahrbrett zur Unterstützung: LD-Fahrbretter der Reihe STXF
• Stütztemperatursteuerplatte: Temperatursteuerplatte der Serie STXF
• Ausgangsmodulation PWM: 0,04-500 kHz
• Arbeitszyklus: 0,1-100%
• Arbeitsumgebungstemperatur: -40 - +60 Grad
• Umgebungstemperatur der Lagerung: -40 - +70 Grad
• Luftfeuchtigkeit der Arbeitsumgebung: 0-95%
• Abmessungen: 70 mm*39 mm, Höhe 22 mm (9 mm über dem Brett, 1,5 mm dick, 11,5 mm unter dem Brett)

Informationen zur Bestellung:

• Produktbezeichnung: Diodenlasersteuerung
• Produktnummer: STXF-CDM-P (-P bedeutet mit schwarzer Platte oder nein -P bedeutet keine Platte);Oder STXF-DPSL-P (-P bedeutet, dass die Anzeige und die Leiterplatte getrennt sind und keine -P bedeutet, dass sie miteinander integriert sind(Siehe unten.)
• Zum Beispiel: STXF-CDM, STXF-CDM-P

Elektrische Verbindungen:

Sie verbinden einfach direkt dieses Board und das LD-Fahrbrett von P nach P über die 6PIN-Schnittstelle.

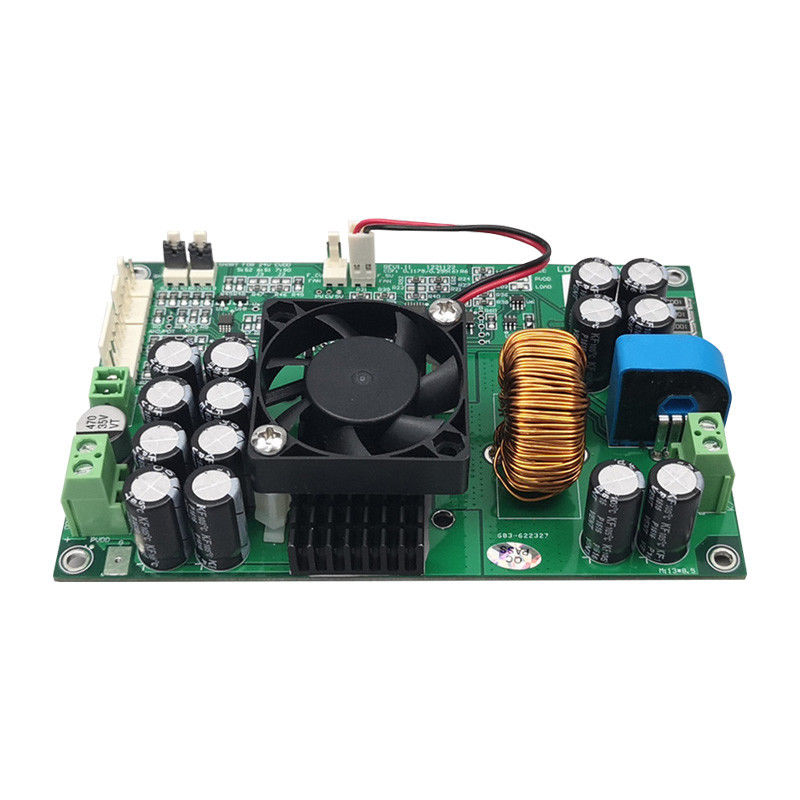

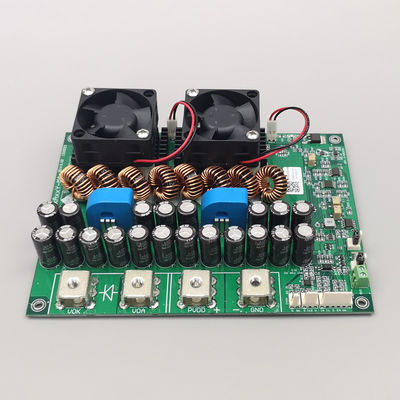

2Diodenlaser-Antriebsbrett

Einzelheiten zum Laserdiodenantriebsbrett STXF-LDDH-xxAyyV-M:

STXF-LDDH-Laser-Dioden-Antriebsbrett (auch Laser-Power-Board, Konstante-Strom-Quellbrett genannt) ist ein neues Hightech-Produkt, Chip-Level-Anpassung und innovatives Design.Es eignet sich besonders als Antriebsquelle für Hochspannungs- und Niederspannungslaserdioden. Aufgrund des Single-Board-Designs ist es besonders einfach in Laserdiodenprodukte zu integrieren.Glasfaser- und andere Laserarten, für die eine Diodenlaserpumpe oder -quelle erforderlich istDaher eignet es sich hervorragend für verschiedene Anwendungen wie Diodenlaserschweißen, Markieren und Faserlaser usw.

Eigenschaften:

• mit einer Leistung von mehr als 50 W
• Laststrom bis 15A
• Anpassung der Lastspannung
• Hochgeschwindigkeit, Steig- und Absteigekante <= 1 ms
• Hohe Effizienz, Luftkühlung
• Zwei analoge Kanäle sind optional (interne und externe Steuerung, eine davon ist eine langsame Schnittstelle, die mit einem analogen oder Potentiometer verbunden werden kann)
• Der Kanalschalter ist ein schneller Analogschalter, der die Modulationsfunktion realisieren kann
• Getrennte Stromversorgung für Fahrt und Steuerung
• Kompaktes Design für eine einfache Integration

Empfohlene Anwendungen:

• End- oder seitpumpte Festkörperlaser für DPSS
• Diodenlaser
• Glasfaserlaser
• Produkte, die eine konstante Stromquelle für CW- oder pulsierende Anwendungen benötigen (z. B. Diodenlasertests, LED 你lichtemittierende Dioden)
• Anwendungen wie Schweißen, Markieren, Erwärmen, Produktprüfung usw.

Haupttechnische Parameter:

• Modell: STXF-LDDH-xxAyyV-MV (xx/yy wird vom Kunden entsprechend den Anforderungen ausgewählt)
• Laststrom: maximal 15A
• Lastspannung: 70V max, mindestens 1V unter der Versorgungsspannung
• Aufstiegs-/Abstiegszeit: <= 1 ms
• Stromwellen: <0,1A
• Stromtemperaturverschiebung: < 10 ppm
• Wirksamkeit: > 95%
• Eintrittsantriebsspannung: 48V/60V/72V
• Eintrittssteuerungsspannung: 12V/15V/24V (kann von J1 auf der Platine ausgewählt werden)
• Energieverbrauch der Steuerplatte: <= 1,5 W
• Analogstrom: 0-5V entspricht 0-höchstem Strom oder Benutzerangaben
• Ausgangsstrom mit Rückkopplung: 0-2,5 V entspricht 0-höchstem Strom oder vom Benutzer angegeben
• Gewicht des Brettes: 185 g
• Aufbewahrungstemperatur: -40-+60°
• Betriebstemperatur: -10° bis +45°
• Arbeitsfeuchtigkeit: 0-95%
• Abmessungen: 130 mm*8,5 mm, Höhe 35 mm (30 mm an Bord, 1,5 mm dick)

Anforderungen an das Auftragsmodell:

• Die in Absatz 1 genannte Nummer gilt nicht für die Zulassung von Fahrzeugen.
• xx: gibt den Werksnennstrom an, d. h. den Strom, der dem höchsten analogen Eingang entspricht, optionaler Wert: 1-15
• yy: gibt die Versorgungsspannung an, die maximale Lastspannung ist mindestens 1 V niedriger als die Versorgungsspannung, 48/60/72 kann ausgewählt werden
• Zum Beispiel: STXF-LDDH-15A48V-MV

3. Temperaturkontrollausschnitt (TEC-Treiber)

Anmerkungen: NE/NE-AH/NC verwenden standardmäßig einen 10k NTC-Temperatursensor, PT100 oder PT1000 sind optional, andere Modelle unterstützen nur NTC.

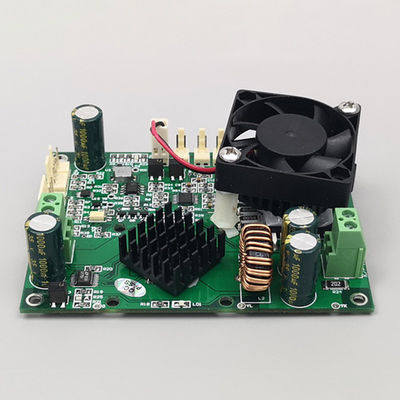

3,1 Angaben zu STXF-TCB-NE-AH:

STXF-TCB-NE-AH ist eine Temperatursteuerungskarte für Halbleiterkühlchips (auch als thermoelektrische Kühlgeräte TEC bekannt), die eine vollständige PID-Steuerung enthält.und die Temperatursteuerung kann 0 erreichenDieses Gerät unterstützt den am häufigsten verwendeten 10k NTC-Temperatursensor, TEC kann mehrere Konfigurationen haben und die Stromversorgung ist Gleichstromversorgung.Diese Platte ist die Hochstromversion von STXF-TCB-NE. Es eignet sich für eine hohe Leistung und hochechte Temperaturkontrolle, wie beispielsweise eine hohe Leistung.

Eigenschaften:

• PID-Steuerungsalgorithmus
• Hohe Genauigkeit bis 0,01 Grad
• Breiter Spannungsbereich von TEC: 2~24V
• Großer TEC-Strombereich: 18A (wenn die Versorgungsspannung 12V oder weniger beträgt, kann der Strom 24A erreichen)
• Zwei-Wege-Steuerung, Unterstützung von Heizung und Kühlung
• Die TEC-Konfiguration ist flexibel
• Es kann die Temperatur über den seriellen Port festlegen und erkennen (ASCII-Code-Protokoll, unterstützt den Computer mit seinem eigenen Super-Terminal, jeder kann ihn verwenden)
• Es hat Alarm, bereit Signal-Ausgang, und schließen TEC-Signal Eingang
• Steuerungsmodus: Dauerspannung

Anwendungen:

• Temperaturregelungssystem mit TEC (Halbleitungskühlgerät, thermoelektrische Kühlgerät) als Temperaturregelungselement
• für die Temperaturregelung von Laserdioden geeignet
• Für verschiedene Bereiche wie Industrie und Haushaltsgeräte geeignet
• Biologische, medizinische, PCR-Temperaturkontrolle usw.

Haupttechnische Parameter:

• Anschlussspannung: 7,5- 27V (Standardspannungen wie 7,5/12/15/24 werden empfohlen, die TEC-Nennspannung ist vorzugsweise der Stromversorgungsspannung gleich oder leicht größer,wenn die TEC-Nennspannung geringer ist als die Stromversorgungsspannung, können Sie auch das maximale Ausgangsverhältnis festlegen)
• Stromversorgung der Leiterplatte: durch die tatsächliche Höchstleistung der TEC bestimmt
• TEC-Spannung: 2V ∼ 24V (abhängig von der Stromversorgungsspannung)
• TEC-Strom: Nennwert 18A (Wenn die Stromversorgungsspannung 12V oder weniger beträgt, kann der Strom 24A erreichen)
• Temperatursensor: 10k NTC (Standardwert B ist 3950, der tatsächliche Wert B ist nicht begrenzt, beeinflusst nur die absolute Temperatur, nicht die relative Temperatur,für die Temperaturkontrolle im Grunde bedeutungslos), PT100 fakultativ
• Temperatursteuerungsgenauigkeit: 0,01°
• Temperaturgenauigkeit: 0,01°
• Messbereich für die Temperaturregelung der NTC-Version: -60 - +170 Grad
• NTC-Version Temperaturbereich: -20 - +100 Grad
• PT100/PT1000 Temperaturregelungsmessbereich: -60 - +212 Grad
• PT100/PT1000 Regeltemperaturbereich: -50 - +200 Grad
• Standardeinstellungstemperatur: 25° oder vom Benutzer angegeben
• Arbeitsumgebungstemperatur: -40 bis +45 Grad
• Lagertemperatur: -40 bis +60 Grad
• Luftfeuchtigkeit der Arbeitsumgebung: 0-95%
• Abmessungen: 65 mm*95 mm, Höhe: 35 mm

Informationen zur Bestellung:

• Produktbezeichnung: Temperaturkontrollplatte
• Produktmodell: STXF-TCB-NE-AH/-X
• -X: Optional PT100- oder PT1000-Sonde, wenn -X weggelassen wird, bedeutet dies, dass NTC-Sonde standardmäßig unterstützt wird
• Zum Beispiel: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Kontrollmethode:

Das Board verwendet serielle Kommunikation, um Informationen zu verändern und zu überwachen.

• Die von uns hergestellte Temperaturkontrolleinheit wie STXF-DISP-TCB (verknüpfen Sie den seriellen Port des Temperaturkontrollplatines mit dem Display)
• Unsere PC-Software STXF-TCBMate (verknüpfen Sie den seriellen Anschluss der Temperatursteuerung auf den Computer)
• Direkt mit dem seriellen Port die Befehlssteuerung ausstellen (mit einem Mikrocontroller oder einem PC)

3.2 Verwandte Produkte und Zubehör für die Temperatursteuerung:

Einzelheiten der STXF-DISP-TCB ((DW) Temperaturregelungsanzeige:

Die STXF-DISP-TCB(DW) Temperaturregelungsanzeige unterstützt STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA und andere Temperaturregelungsanzeigen.Der Temperaturwert und verschiedene zugehörige Parameter können über die Temperatursteuerungsanzeige platziert werden, und die aktuelle Temperaturregelungsinformation kann intuitiv angezeigt werden.oder direkt auf dem Panel als Überwachungsschnittstelle der Temperatursteuerungsanlage installiert werden kann.

Eigenschaften:

• Es kann leicht auf der Ausrüstungsplattform des Kunden installiert werden
• Unterstützung von STXF-TCB-Temperatursteuerplatten
• Unterstützung der Einstellung verschiedener Parameter
• Unterstützungstemperatur als Kurve angezeigt
• Es hat einen 7-28V Strom-Eingangsanschluss, und ein 5V Strom-Eingang / Ausgang Port und Sie können Strom durch eine von ihnen versorgen

Informationen zur Bestellung:

• Produktbezeichnung: Anzeigetafel für die Temperaturregelung
• Produktmodell: STXF-DISP-TCB/-P(DW) -P: Das Suffix A -P bedeutet ein schwarzes Panel.
• Zum Beispiel: STXF-DISP-TCB ((DW), STXF-DISP-TCB-P ((DW)

Elektrische Anschlussdiagramm:

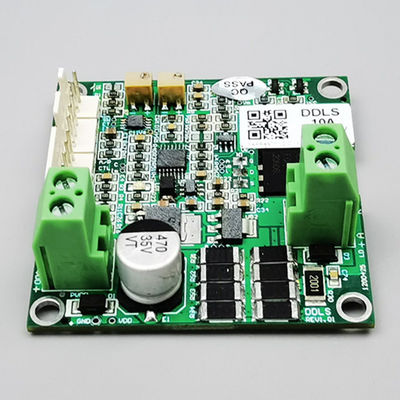

4Diodentreiber der Serie STXF-SDDC mit TEC-Steuerungen

Das Antriebsbrett ist kompakter und mit LD-Treiber und TEC-Hochpräzisions-Temperaturregelung integriert.eine ideale Antriebsquelle für Schmetterlingslaser wie DFB-Laser mit zwei verschiedenen Pin-Definitionen in der Kommunikations- und LaserindustrieDer maximale LD-Strom kann 2A erreichen und verfügt über analoge und Modulationssignal-Schnittstellen.Die theoretische Stabilität der LD-Temperaturregelung kann 0 erreichen.Die verschiedenen Parameter dieser Platte können nach den Anforderungen des Kunden angepasst werden, einschließlich Nennstrom, Standardtemperatur und TEC-Strom und Spannung.

Eigenschaften:

• Steigende und fallende Zeit des US-Niveaus
• Keine Wellenströmung, keine Überschreitung
• Hohe Effizienz: Die Platine selbst erfordert keine spezielle Wärmeabgabe (DFB-Laser müssen an der Kühlkörper befestigt werden)
• Kompaktes Design, leicht zu integrieren

Spezifikationen:

• Leistungsaufnahme: DC5V ± 5%
• Ausgangsstrom: maximal 2,0 A
• Lastspannung: maximal 2,5 V
• Stromanstieg/Stromuntergang: ≤ 5us
• Analogmodulation: 100 kHz bis CW
• Analog-Eingang: 0-2,5 V entspricht einem 0-max Strom
• Rückkopplungsausgang: 0-2,5 V entsprechend 0-max-Strom
• TEC maximaler Antriebsstrom: 3A
• TEC maximale Antriebsspannung: 4,3 V
• Standardeinstellungstemperatur: 25°C, einstellbares Potentiometer
• Betriebstemperatur: 0 - 45°C
• Aufbewahrungstemperatur: -20 - 70°C
• Luftfeuchtigkeit: < 95%, nicht kondensierend
• Abmessungen: 86x65 mm

Informationen zur Bestellung:

Teilnummer: STXF-SDDC-x-yA-TaAbV

• x: DFB-Laser-Paket A für industrielle Anwendungen oder B für optische Kommunikation
• y: Einstellstrom in der Fabrik, entsprechender maximaler Analog-Eingang, 0,05-2,0A
• a: Einstellung des TEC-Stroms in der Fabrik, 0,5A-3A. Standardeinstellung 2A über das Potentiometer
• b: Einstellspannung der TEC in der Fabrik, 0,5 V bis 4,3 V. Standardeinstellung 2 V über das Potentiometer

Zum Beispiel: STXF-SDDC-A-2.0A
