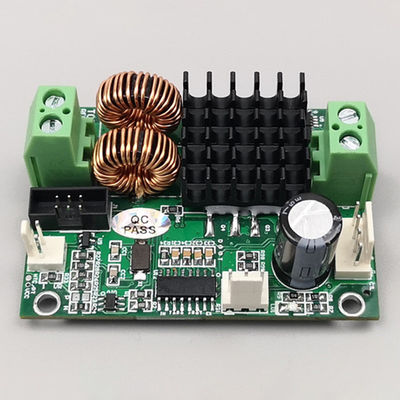

Temperatursteuerplatte mit TEC-Treiber

Anmerkungen: NE/NE-AH/NC verwenden standardmäßig einen 10k NTC-Temperatursensor, PT100 oder PT1000 sind optional, andere Modelle unterstützen nur NTC.

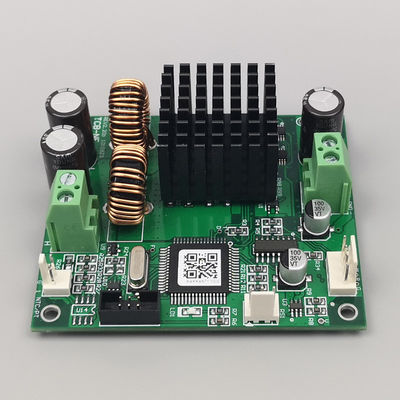

1Einzelheiten zu STXF-TCB-NE-AH:

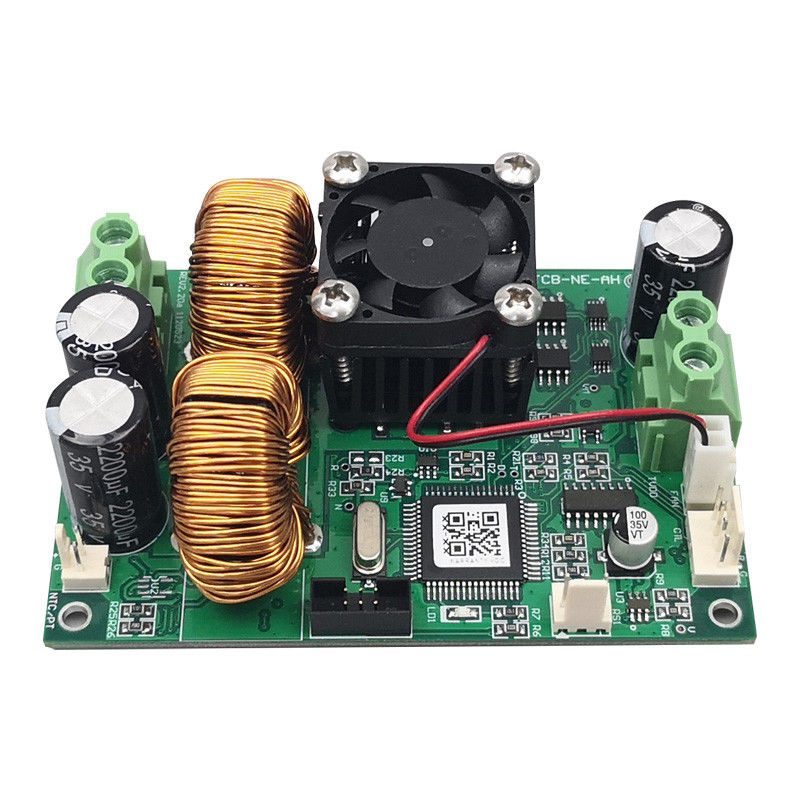

STXF-TCB-NE-AH ist eine Temperatursteuerungskarte für Halbleiterkühlchips (auch als thermoelektrische Kühlgeräte TEC bekannt), die eine vollständige PID-Steuerung enthält.und die Temperatursteuerung kann 0 erreichenDieses Gerät unterstützt den am häufigsten verwendeten 10k NTC-Temperatursensor, TEC kann mehrere Konfigurationen haben und die Stromversorgung ist Gleichstromversorgung.Diese Platte ist die Hochstromversion von STXF-TCB-NE. Es eignet sich für eine hohe Leistung und hochechte Temperaturkontrolle, wie beispielsweise eine hohe Leistung.

Eigenschaften:

• PID-Steuerungsalgorithmus
• Hohe Genauigkeit bis 0,01 Grad
• Breiter Spannungsbereich von TEC: 2~24V
• Großer TEC-Strombereich: 18A (wenn die Versorgungsspannung 12V oder weniger beträgt, kann der Strom 24A erreichen)
• Zwei-Wege-Steuerung, Unterstützung von Heizung und Kühlung
• Die TEC-Konfiguration ist flexibel
• Es kann die Temperatur über den seriellen Port festlegen und erkennen (ASCII-Code-Protokoll, unterstützt den Computer mit seinem eigenen Super-Terminal, jeder kann ihn verwenden)
• Es hat Alarm, bereit Signal-Ausgang, und schließen TEC-Signal Eingang
• Steuerungsmodus: Dauerspannung

Anwendungen:

• Temperaturregelungssystem mit TEC (Halbleitungskühlgerät, thermoelektrische Kühlgerät) als Temperaturregelungselement
• für die Temperaturregelung von Laserdioden geeignet
• Für verschiedene Bereiche wie Industrie und Haushaltsgeräte geeignet
• Biologische, medizinische, PCR-Temperaturkontrolle usw.

Haupttechnische Parameter:

• Anschlussspannung: 7,5- 27V (Standardspannungen wie 7,5/12/15/24 werden empfohlen, die TEC-Nennspannung ist vorzugsweise der Stromversorgungsspannung gleich oder leicht größer,wenn die TEC-Nennspannung geringer ist als die Stromversorgungsspannung, können Sie auch das maximale Ausgangsverhältnis festlegen)
• Stromversorgung der Leiterplatte: durch die tatsächliche Höchstleistung der TEC bestimmt
• TEC-Spannung: 2V ∼ 24V (abhängig von der Stromversorgungsspannung)
• TEC-Strom: Nennwert 18A (Wenn die Stromversorgungsspannung 12V oder weniger beträgt, kann der Strom 24A erreichen)
• Temperatursensor: 10k NTC (Standardwert B ist 3950, der tatsächliche Wert B ist nicht begrenzt, beeinflusst nur die absolute Temperatur, nicht die relative Temperatur,für die Temperaturkontrolle im Grunde bedeutungslos), PT100 fakultativ
• Temperatursteuerungsgenauigkeit: 0,01°
• Temperaturgenauigkeit: 0,01°
• Messbereich für die Temperaturregelung der NTC-Version: -60 - +170 Grad
• NTC-Version Temperaturbereich: -20 - +100 Grad
• PT100/PT1000 Temperaturregelungsmessbereich: -60 - +212 Grad
• PT100/PT1000 Regeltemperaturbereich: -50 - +200 Grad
• Standardeinstellungstemperatur: 25° oder vom Benutzer angegeben
• Arbeitsumgebungstemperatur: -40 bis +45 Grad
• Lagertemperatur: -40 bis +60 Grad
• Luftfeuchtigkeit der Arbeitsumgebung: 0-95%
• Abmessungen: 65 mm*95 mm, Höhe: 35 mm

Informationen zur Bestellung:

• Produktbezeichnung: Temperaturkontrollplatte
• Produktmodell: STXF-TCB-NE-AH/-X
• -X: Optional PT100- oder PT1000-Sonde, wenn -X weggelassen wird, bedeutet dies, dass NTC-Sonde standardmäßig unterstützt wird
• Zum Beispiel: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Kontrollmethode:

Das Board verwendet serielle Kommunikation, um Informationen zu verändern und zu überwachen.

• Die von uns hergestellte Temperaturkontrolleinheit wie STXF-DISP-TCB (verknüpfen Sie den seriellen Port des Temperaturkontrollplatines mit dem Display)
• Unsere PC-Software STXF-TCBMate (verknüpfen Sie den seriellen Anschluss der Temperatursteuerung auf den Computer)
• Direkt mit dem seriellen Port die Befehlssteuerung ausstellen (mit einem Mikrocontroller oder einem PC)

2. Verwandte Produkte und Zubehör für Temperatursteuerplatten:

Einzelheiten der STXF-DISP-TCB ((DW) Temperaturregelungsanzeige:

Die STXF-DISP-TCB(DW) Temperaturregelungsanzeige unterstützt STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA und andere Temperaturregelungsanzeigen.Der Temperaturwert und verschiedene zugehörige Parameter können über die Temperatursteuerungsanzeige platziert werden, und die aktuelle Temperaturregelungsinformation kann intuitiv angezeigt werden.oder direkt auf dem Panel als Überwachungsschnittstelle der Temperatursteuerungsanlage installiert werden kann.

Eigenschaften:

• Es kann leicht auf der Ausrüstungsplattform des Kunden installiert werden
• Unterstützung von STXF-TCB-Temperatursteuerplatten
• Unterstützung der Einstellung verschiedener Parameter
• Unterstützungstemperatur als Kurve angezeigt
• Es hat einen 7-28V Strom-Eingangsanschluss, und ein 5V Strom-Eingang / Ausgang Port und Sie können Strom durch eine von ihnen versorgen

Informationen zur Bestellung:

• Produktbezeichnung: Anzeigetafel für die Temperaturregelung
• Produktmodell: STXF-DISP-TCB/-P(DW) -P: Das Suffix A -P bedeutet ein schwarzes Panel.
• Zum Beispiel: STXF-DISP-TCB ((DW), STXF-DISP-TCB-P ((DW)
