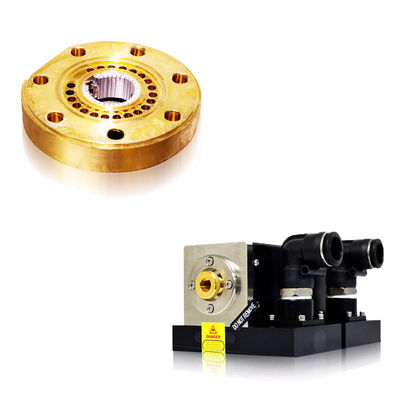

CW 1064 nm DPSS Laserdiodenpumpenmodul und Diodenlaserbarren/-stapel

DPSS-Diodenlasermodule und Diodenbarren/-stapel der STO-Serie

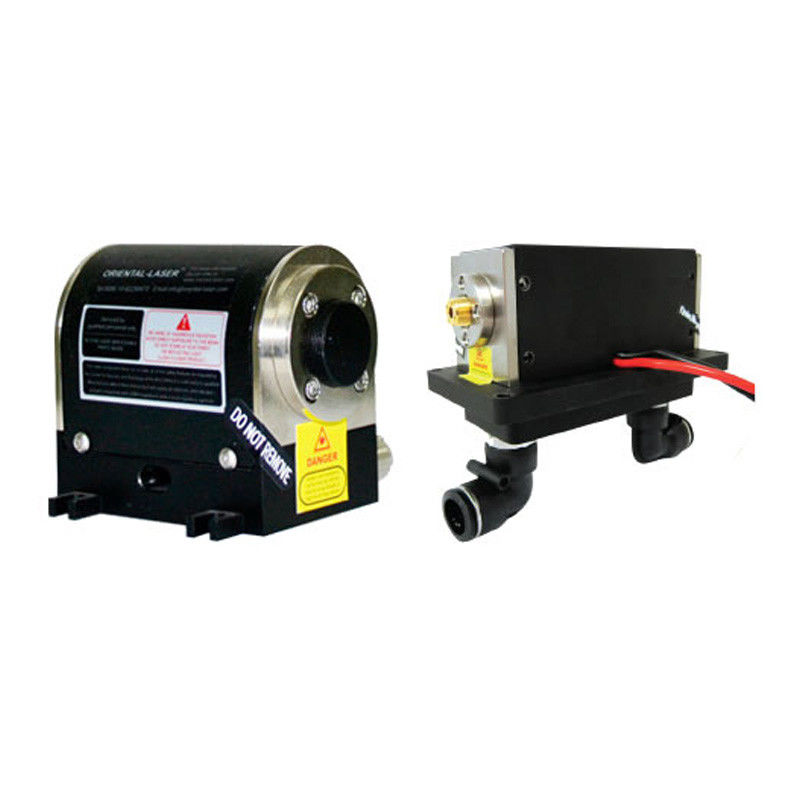

1. CW 1064 nm Diodenlaser-Pumpmodule und Treiber

Der Arbeitsmodus der Verstärkungsmodule ist CW oder QCW.Das QCW-Modul umfasst außerdem ein Konduktionskühlungsmodul und ein Wasserkühlungsmodul.Die maximale Leistung des CW-Moduls der STO-Serie beträgt 450 W.Viele leistungsstarke Module können auf Anfrage auch individuell angepasst werden.Typische Anwendungen sind Laserverstärker für Nanosekunden- und Pikosekunden-MOPA-Laser, Verstärkungsmodule für instabile Oszillatorresonatoren, cw-gepumpte 532-nm-ns-gütegeschaltete Laser und LIDAR-Laser.

Anwendungen:

• Laserschneiden von Metallplatten bis zu 12 mm

• Markierung und Gravur von Metallen und Nichtmetallen

• Metall- und Kunststoffschweißen, Laserreinigung

• Gravur von Leiterplatten, Keramik und Solarzellen % Schneiden

• Labor- und medizinische Anwendungen

Definition der Teilenummern: STO-XX-C-AxBB-SS-HH

• XX: Durchschnittliche Laserleistung

• C: die Teilmodelle von Balken wie H oder E

• AxBB: Dimension des Nd:YAG-Stabes.A ist der Durchmesser und BB ist die Länge.

• SS: die Struktur des Wasserkühlblocks wie CX (Seite), XX (unten), XB (unten mit Platte) und XG (unten mit Düse)

• HH: die Höhe der optischen Achse.

Hinweis: Die typische Nd:YAG-Dotierung für CW-DPSS-Lasermodule der STO-Serie beträgt 0,6 % und andere Dotierungsniveaus (0,6 %–1,1 %) können angepasst werden.Die Ausgangsleistung wird bei einer regulären Hohlraumlänge von 300 mm mit einem flach-flachen oder konkav-flachen Resonator gemessen.Die erwartete Lebensdauer beträgt 10.000 Stunden und die Garantie beträgt 12 Monate ab Lieferdatum.

STO-Serie, CW-Laserdioden-Netzteil (Diodentreiber)

2. QCW/gepulste Diodenlaser-Pumpmodule

Anwendungen:

• Direkte Industrieanwendungen

• Als Laseroszillator oder Laser-Seed

• Als Laserverstärker

• Für eine hohe Spitzenleistung mit Q-Switch

• Andere Labor- und medizinische Anwendungen

• Laser-Entfernungsmesser mit hoher Wiederholrate

• Militärische Anwendungen mit hoher Pulsenergie

(1) mJ-Level-Diodenlaser-Pumpmodule

Anmerkung: (1) Kundenspezifische Stapel-/Planar-Array-Seiten-/Endpumpen-QCW-Module in verschiedenen Formen wie Bogen und Ring sind auf Anfrage erhältlich.(2) Der Dotierungsgrad von Nd:YAG kann von 0,6 % bis 1,1 % angepasst werden.Die oben aufgeführte Impulsenergie wird bei 200 μs/100 Hz bei 1064 nm gemessen.Typische QCW-Module sind mit einem Arbeitskreis von £5 % ausgelegt und Module mit höherem Arbeitskreis müssen individuell angepasst werden.Die Kleinsignalverstärkung kann je nach Design unterschiedlich sein.

(2) Joule-Level-QCW/gepulste DPSS-Lasermodule

Anmerkung: Die oben genannten QCW-Module werden normalerweise von einer Gruppe von QCW-Laserdiodentreibern synchron angesteuert und die Betriebsspannung ist die Summe dieser Spannungen.Die oben aufgeführte Impulsenergie wird bei 200 μs/20 Hz bei 1064 nm gemessen.Typische QCW-Module sind mit einem Arbeitskreis von ≤2 % ausgelegt.Kundenspezifische Module auf Anfrage erhältlich.

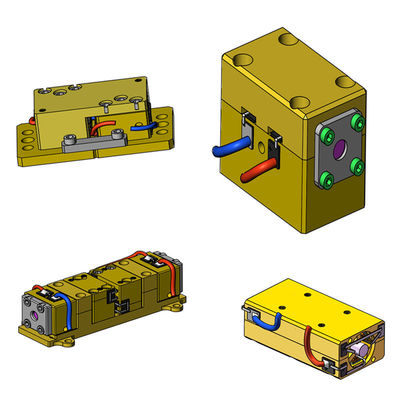

(3) Definition der Teilenummer: STO-TT-PW-CC-NN-PB-SS-AxBB

• TT: Energieniveau wie GQ (Module auf mJ-Ebene bei 250 us) und JQ (Module auf J-Ebene bei 250 us)

• PW: Gesamtpumpspitzenleistung in W

• CC: Kühlmethode wie W (wassergekühlt) und C (konduktiv gekühlt)

• NN: Anzahl der Balken

• PB: Spitzenleistung pro Balken, z. B. 100 W oder 200 W

• SS: Struktur der Module wie H (Linear Array), A (Bogen), C (Kreis).H34 ist beispielsweise eine lineare Anordnung von 3x4, 1P ist ein Balken in jeder Zelle, 4A6 bedeutet, dass es 4 Bögen und 6 Balken in jedem Bogen gibt.

• AxBB: Stabgröße.A ist der Durchmesser und BB ist die Länge in mm.

3. Service und Wartung von Diodenmodulen anderer Marken

Wir sind auch in der Lage, Laserdioden-Reparatur- und Überholungsdienste für verschiedene Laserpumpenmodule verschiedener Hersteller auf der ganzen Welt anzubieten.Unsere erfahrenen Techniker sind in der Lage, sie zu reparieren und Kundendienste anzubieten, darunter:

• Rofins diodengepumpte Laserköpfe

• Diodengepumpte Laserköpfe von LEE Laser

• Die diodengepumpten Laserköpfe von FOBA

• Die Laserköpfe von Northrop Grumman (Cutting Edge Optronics, CEO Laser), einschließlich RB, RE und anderen Serien.

• Almalaser Soprano &ICE Griffstück zur Haarentfernung mit Diodenlaser

• Syneron Elaser & Elase Diodenlaser-Haarentfernungsgriffstück

• Der Laserdiodenstack von Jenoptik

• Dilas‘ Laserdiodenstack

• Andere DPSS-Laserköpfe von NEC usw

Bitte kontaktieren Sie uns für weitere Informationen.Bitte beachten Sie: Northrop Grumman, Cutting Edge Optronics, CEO Laser, Rofin, FOBA, Han's Laser, Jenoptik, Dilas, NEC, Almalasers, Soprano, Soprano ICE, Elaser, Elase sind ihre Marken, die den oben genannten Unternehmen gehören.
