Produktdetails:
|
Hervorheben: | Laser-Ausschnittkopf,Laser-Schnittkopf mit Fokus,Laserschneiderköpfe |
---|

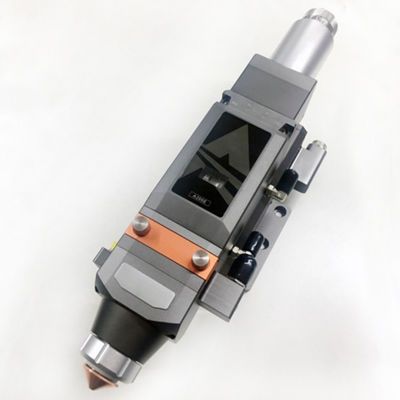

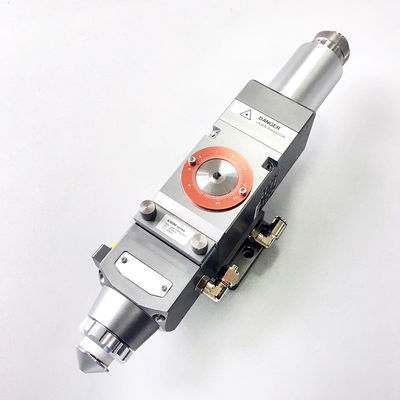

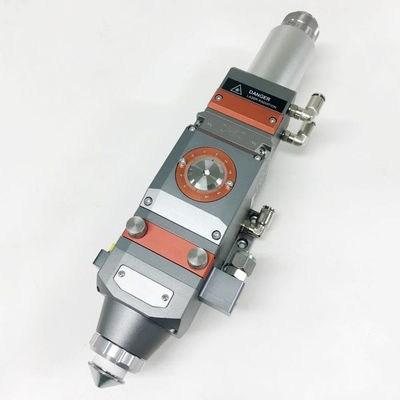

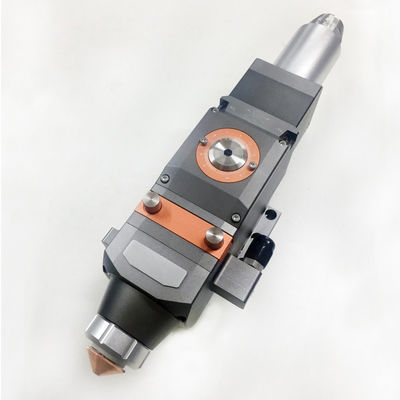

STAC-A200MS-Serie Faserlaserschneidköpfe, für Laserleistung innerhalb von 2000w konzipiert, ist eine wunderbare Lösung für mittlere Leistung von Laser-Flachschneidung Anwendung.
Präzisionsoptisches Element
Perfektes Wasserkühlsystem
Hochwertiges staubdichtes Design
Teile für die Präzisionsbearbeitung
Weite Reichweite der Fokussierung (12 mm)
Spezifikationen:
Teilnummer: STAC-A200MS
Maximale Laserleistung: 2000 W
Anschlüsse aus Glasfasern: QBH
Schwerpunktobjektiv: Dia=30mm, F=125mm
Kollimationsobjektiv: F=100 mm
Max. Lichtstrahlöffnung: 26 mm
Laserwellenlänge: 1064 nm
Ausgangsstrahldiagramm der Düse: 1 mm bis 4 mm
X- und Y-Anpassungsbereich: ±1 mm
Z-Achse adj.: -6mm~6mm
Gewicht des Kopfes: 2,5 kg
Abmessung: Dia.99 x 346 mm

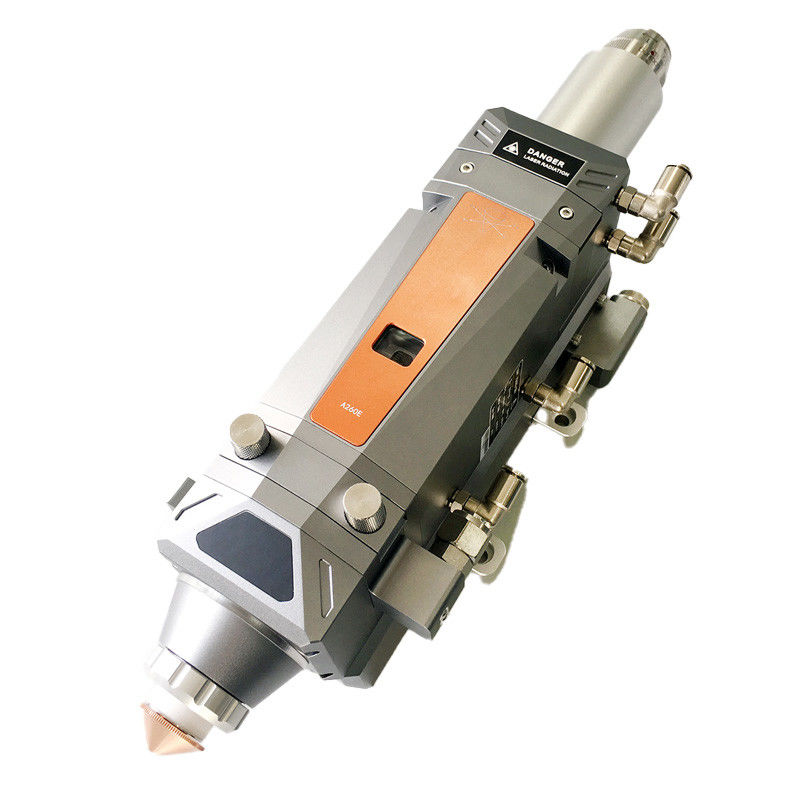

Der STAC-A260E/A280E elektrische Glasfaserlaserschneidkopf, der die elektrische Autofokussierung unterstützt, ist für mittlere/hohe Laserschneidleistung ausgelegt.Steuerungseinheit und Antriebseinheit, integriert im Inneren, ist es eine wunderbare Lösung für das vollständige automatische Schneiden bei der Arbeit mit unserem Bewegungskontrollbrett STAC-MCC-Serie und CNC-Schneidsoftware STAC-SC-Serie.
Ein Motor bewegt die Brennlinse nach oben und unten, um die Fokussierung anzupassen. Sie kann über unser Steuerbrett STAC-MCC3721 betrieben werden.
Teilnummer | STAC-A260E | STAC-A280E |
Maximale Laserleistung | 2000 W | 4000 W |
Fokuslinsen | D = 30 mm, F = 125/150 mm | D=30 mm, F=125/150 mm |
Kollimatorlinsen | D = 30 mm, F = 100 mm | D = 30 mm, F = 100 mm |
Z-Achse Einstellbereich | -10 mm ~ +8 mm | -10 mm ~ +8 mm |
Akzentuierungsmodus | RS 485/DA | RS 485/DA |
Fokusgenauigkeit | ±0,1 mm | ±0,1 mm |
Drehzahl der Fokusanpassung | 150 mm/s | 300 mm/s |
Beschleunigung des Fokus | 10 m/s* | 10 m/s2 |
Kopfgewicht | - 3 kg | - 3 kg |
Abmessung | Durchmesser 120 x 363 mm | Durchmesser 120 x 363 mm |
Drucksensor | Zusätzlich | Zusätzlich |
Temperatursensor | Zusätzlich | Zusätzlich |
Anzeigelicht | Standards | Standards |
Die Kontrollplatten dienen zur Steuerung von Lasern, Laserschneidköpfen, XYZW-Bewegung und Kondensatorhöhensensoren in den Schneidköpfen.STAC-MCC3721H ist für die Steuerung der dreiachsigen XYZ-Bewegung und STAC-MCC3721NC für die Steuerung der vierachsigen XYZW-Bewegung bestimmt..
Die E/A-Anschlüsse sind in der folgenden Tabelle definiert.
Hafen | Funktion | Anmerkung | |
Leistungsaufnahme | +24 V | DC24V-Eingang + Ende | 24 V/10 A Gleichstrom. Es wird empfohlen, 24 V/10 A Gleichstrom zu verwenden |
PG | Schutzgrund | ||
0V | Gleichstrom-Eingang - Ende, Leistung GND | ||
Achse Grenze der Eingabe | X+ | X-Achse positive Grenze Eingabe, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. | X-Achse |
X0 | X-Achse, Ursprungssignal, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. | ||
- Ich weiß nicht. | X-Achse negative Grenze, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. | ||
0V | GND, X-Achse, Grenzsignal COM-Anschluss | ||
Y+ | Y-Achse positive Grenze Eingang, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. | Y-Achse ◄ Grenze der Eingabe | |
Y0 | Y-Achse, Ursprungssignal, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. Y-Achse, negativer Grenzeingang, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. 0V GND, Y-Achse, Grenzsignal COM-Port | ||
Ich... | Y-Achse, Ursprungssignal, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. Y-Achse, negativer Grenzeingang, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. 0V GND, Y-Achse, Grenzsignal COM-Port | ||
0V | Y-Achse, Ursprungssignal, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. Y-Achse, negativer Grenzeingang, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. 0V GND, Y-Achse, Grenzsignal COM-Port | ||
Z+ | Z-Achse positive Grenze, spezielle Signal, eine niedrige Ausbreitung ist Wirksam. |
Z-Achse (Standby) | |
Z0 | Z-Achse: Ursprungssignal, spezielles Signal, Niedrig-Level-Verbreitung wirksam. | ||
Ich... | Z-Achse Negativgrenze Eingang, spezielles Signal, Niedrigstufenausbreitung wirksam. | ||
0v | GND, Z-Achse ◄ Grenzsignal COM-Anschluss | ||
W+ | W-Achse: Positiver Grenzeingang, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. | W-Achse ((Rotationsachse / Standby-) Eingang | |
W0 | W Achse ∆ Ursprungssignal,W | ||
Ich... | W-Achse negative Grenze, spezielles Signal, Niedrig-Level-Verbreitung ist wirksam. | ||
0v | GND, W-Achse ◄ Grenzsignal COM-Anschluss | ||
Achse ◄ Steuerungshäfen | X | X-Achse ′ Steuersignal | DB15 weiblich |
Y1 | Y1 Achse ′ Steuersignal | ||
Y2(Z) | Y2(Z) Achse ′ Steuersignal | Wenn die Y-Achse als Dual-Drive-Modus eingestellt ist, ist sie Y2Axis; wenn die Y-Achse als Single-Drive-Modus eingestellt ist, ist sie Z-Axis (Kontrollport ((standby)). | |
W | W-Achse ′ Steuersignal | Drehachse (Standby) | |
Allgemeine kundenspezifische Ausgänge | DO1 | DO1 allgemeiner Ausgangsport | Die Funktion des Ausgangsports kann beliebig durch Software eingerichtet werden. |
DO2 | DO2 allgemeiner Ausgangsport | ||
Die Kommission | allgemeiner Ausgang COM-Port | ||
DO3 | DO3 allgemeiner Ausgangsport | ||
DO4 | DO4 allgemeiner Ausgangsport | ||
DO5 | DO5 allgemeiner Ausgangsport | ||
DO6 | DO6 allgemeiner Ausgangsport | ||
Die Kommission | allgemeiner Ausgang COM-Port | ||
DO7 | DO7 allgemeiner Ausgangsport | ||
DO8 | DO8 allgemeiner Ausgangsport | ||
DO9 | DO9 allgemeiner Ausgangsport | ||
DO10 | DO10 allgemeiner Ausgangsport | ||
Gemeinsame Marktpolitik | Allgemeine Ausgabe COM-Port | ||
DO11 | DO11 allgemeiner Ausgangsport | ||
DO12 | DO12 allgemeiner Ausgangsport | ||
Thyristor-Ausgang | DO13 | DO13 Thyristor-Ausgangsanschluss | Gleichspannungsausgang: 24V, Antriebsstrom: 1A |
DO14 | DO14-Ausgangsanschluss für den Thyristor | ||
Vorschlag für eine Richtlinie des Rates | Thyristor-Ausgang COM-Port | ||
DO15 | Ausgangsanlage für den Thyristor DO15 | ||
DO16 | DO16-Ausgangsanschluss für den Thyristor | ||
Leistung | 24A | Der erste DC24V-Ausgang + Ende | Kann als Axis-Limit-Schalter/allgemeiner Ausgangsanschluss verwendet werden, kann Standard-TTL liefern |
24B | Der zweite DC24V-Ausgang + Ende | ||
0V | Die GND für DC24V-Ausgang | ||
PWM-Ausgang | P+ | Ausgang des PWM-Signals + Ende | Die TTL des PWM-Ausgangs beträgt 24 V/5, die vom jumper in der Nähe konfiguriert werden kann. |
- Ich weiß nicht. | PWM-Ausgangssignal - Ende | ||
Analog-Ausgabe | AO1+ | Analog-Ausgangsanschluss + Ende | Die Spannung des analogen Ausgangs beträgt 0 V bis 10 V, die per Software konfiguriert werden kann. |
AG | Die GND für analoge Ausgabe | ||
AO2+ | Analog-Ausgangsanschluss + Ende | ||
Allein | Analog-Eingang | ||
Allgemeine Eingabe | DI1 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | |
DI2 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI3 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI4 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI5 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI6 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI7 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI8 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI9 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI10 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI11 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI12 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI13 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI14 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
DI15 | allgemeiner Eingangsanschluss, Niedrigstufenausbreitung ist wirksam (Standard) | ||
0V | Öffentliche Anschlussstelle | ||
Ethernet | 1X | Industrie-Ethernet-Schnittstelle | Diese vier Ports können beliebig konfiguriert werden |
2X | Industrie-Ethernet-Schnittstelle | ||
3X | Industrie-Ethernet-Schnittstelle | ||
4X | Industrie-Ethernet-Schnittstelle | ||
Allgemeiner Serienanschluss | RS232 | RS232 Serienanschluss | Es kann mit dem Laser zusammengefügt werden. |
Die CNC-Schnittsoftware STAC-SC2000 ist für das Flachfaserlaserschneiden konzipiert, das die grafische Zeichnung und Bearbeitung, die Bearbeitung des Schneidprozesses, die Steuerung des Schneidprozesses, die Systemüberwachung,Überwachung und Debugging von Komponenten, und so weiter.
Eigenschaften:
1) Einfache Operationen, leistungsstarke Funktionen.
Die Software basiert auf dem RIBBON-Framework, ist einzigartig gestaltet und einfach zu bedienen.
Das Benutzeroberflächendesign ist humanisierter, was auch ohne Ausbildung einfacher zu bedienen ist.
Mit leistungsstarken CAM-Funktionen basierend auf AUTOCAD-Design, unterstützen Grafikimport, Grafikzeichnen, Grafikbearbeitung und Grafiktransformation, Grafikoptimierung und so weiter.
Intelligente Erfassung, die das Zeichnen bequemer und genauer macht.
Einzigartige Eigenschaften Optionsdesign, der dem Benutzer hilft, die Schneidgrafik einfacher zu gestalten.
Unterstützt verschiedene Sortiermethoden, automatische Sortierung kann den Film innerhalb oder außerhalb der Grafik erkennen, um sicherzustellen, dass die Pfadplanung optimiert ist.
Leistungsfähige Lead-Line-Funktion, unterstützen verschiedene Möglichkeiten, um Lead-Line, automatisch hinzugefügt geeignete Lead-Line basierend auf grafischen verschachtelten Beziehungen.
2) Vollständiger Schneidvorgang, leicht zu debuggen.
Unterstützung aller Arten von Schneidverfahren: Abschnittsbohrung, schrittweise Bohrung, mehrstufige Bohrung, Schnitt mit Film, Festhöhen-Schnitt und Vorbohrung usw.
Unterstützung der Leistung/Frequenz des Lasers, die mit der Geschwindigkeit angepasst wird, um beim Schneiden von Kohlenstoffstahl das Problem der Schießwinkel zu verringern oder zu vermeiden.
Unterstützung des mehrschichtigen Schneidens oder Markierens und anderer Verarbeitungsmethoden.
Unterstützung von Mikro-Gelenken, Spaltungen, Überschneidungen, Brücken, Schnittkompensationen und so weiter.
Eine leistungsstarke Materialdatenbank, die alle Arten von Materialschnittvorgängen sparen kann.
Unterstützen Sie komplexe Funktionen: Randsuchen, Schneiden und so weiter.
Unterstützung der Verfolgung der Ausfallposition/Vorwärts/Rückwärts usw.
3) Wirkzeit-Alarm, stabil und zuverlässig.
Unterstützt die Messung von Lauffehlern, es kann den Fehler zwischen Laufbahn und Grafikfehler überprüfen.
Echtzeit-Alarmierung des Status des kapazitiven Höhenregler, Laserquelle, Hilfsgas des elektrischen Laserschneidkopfes und anderer Geräte, um die Sicherheit während des Schneidens zu gewährleisten.
Mehr als 50 verschiedene Arten von Alarmen, um die Ausrüstung in vollem Umfang zu sichern und fehlerhafte Bedienung durch den Benutzer zu vermeiden.
Das Benutzeroberflächendesign ist von oben nach unten sehr klar: Titeloption, Werkzeugoption, Alarmoption, Ansichtsoption, Ausführungssteuerungsoption, Nachrichtenleiste, Grafikparameteroption und Statusleiste.Die Funktionen der einzelnen Abschnitte sind wie folgt dargestellt::
Abschnitt | Funktion | Anmerkung |
Tittelbar | Anzeige des Namens und der Version der Software. | |
Werkzeugoption | Er sammelt hauptsächlich die für die Software erforderlichen Werkzeuge Es hat fünf Untermenüs: Start/Ziehen/Systemanalyse/Erweiterte/Nest. Der Benutzer kann Grafikzeichnen, Grafikbearbeitung, Graphische Umwandlung, Hinzufügen einer Leitlinie, Überwachung des Betriebszustands, Konfiguration Werkzeugmaschine. |
|
Alarmleiste | Anzeigen des aktuellen Systemalarms. | Alarm wird in einem Popup-Fenster angezeigt, und sobald der Alarm gelöscht ist, wird das Popup-Fenster verschwunden sein. |
Abschnitt anzeigen | Graphische Zeichnung/Anzeige des Schnittbereichs der Maschine. | |
Betriebssteuerung Auswahl |
Führen Sie alle möglichen Schnittvorgänge mit der Software durch. | |
Nachrichtenleiste | Der aktuelle laufende Status wird beim Scrollen angezeigt, um die Aufmerksamkeit des Benutzers zu erregen. | |
Eigenschaften der Schicht Auswahl |
Layer-Eigenschaften wie Layer-Prozess, grafische Transformation usw. einrichten. | |
Laufstatus | Anzeigen des Laufstatus, des Laufortes, der Schnittgeschwindigkeit usw. |
Betriebsflussdiagramm:
Ein komplettes Paket besteht aus einem Laserschneidkopf, einer Steuerung und einer Schneidsoftware.
Die Funktionen jedes Teils sind wie folgt zusammengefaßt:
Teilname | Nummer des Teils/Kombination | Anmerkungen |
Schnittkopf | STAC-A200MS | < 2 kW, manuelle Fokussierung |
Schnittkopf | STAC-A200MS-3D | < 2 kW, manuelle Fokussierung, kleinere 3D-Düsengröße zum Schneiden von Rohren |
Schnittkopf | STAC-A260E | < 2 kW, elektrische Fokussierung |
Schnittkopf | STAC-A290E | < 2 kW, elektrische Fokussierung, kleinere 3D-Düsengröße zum Schneiden von Rohren |
Schnittkopf | STAC-A280E | < 4 kW, elektrische Fokussierung |
Schnittkopf | STAC-A295E | < 4 kW, elektrische Fokussierung, kleinere 3D-Düsengröße zum Schneiden von Rohren |
Steuerungssystem | STAC-MCC3721H + STAC-SC2000 | 3-Achsen (X, Y1, Y2, Z) Flachplattenschneiden. |
Steuerungssystem | STAC-MCC3721NC + STAC-SC2000 | 4-Achsen- (X, Y1, Y2, Z, A) Flachplattenschneiden. |
Steuerungssystem | STAC-MCC3723+STAC-FTC10+SCTube | Schnitt von Rohren, rund, quadratisch, in L, H oder in Drehung |
Steuerungssystem | STAC-MCC3723+STAC-FTC10+STAC-EX15*2+SCTube | Schleifen und Flachplatten schneiden |
Gesamtlösung | STAC-A200MS+STAC-3721H+STAC-SC2000 | mit einem Durchmesser von mehr als 20 cm3 |
Gesamtlösung | STAC-A260E+STAC-MCC3721NC+STAC-SC2000 | mit einer Breite von mehr als 600 mm, jedoch nicht mehr als 600 mm |
Gesamtlösung | STAC-A200MS-3D+STAC-MCC3723+STAC-FTC10+STAC-SCTube | Profi-Schnitt von Rohren, wie rund, quadratisch, in L, H und Rotation |
Höhenschwimmer | STAC-FTC10 (ohne Sensordüse) | mit einer Breite von mehr als 50 mm |
Höhenschwimmer | STAC-FTC61 (ohne Sensordüse) | Einzelne Höhenanpassung, Stützpulsschritt- oder Servomotoren |
