Wiederholbarkeit: 8 μRad Frequenz:≤ 1200 Hz, Auflösung:12μRad Laserschutzkopf

Unser patentierter Laserschutzkopf kann die Schadstoffe auf der Ausrüstungsoberfläche mit hoher Geschwindigkeit entfernen, ohne die Ausrüstungsoberfläche zu beschädigen, da er berührungsfrei reinigt.Es ist eine gute Wahl für eine Laser-Reinigungsanlage für seine hohe Effizienz, Flexibilität und Automatisierung.

Der Scanningstrahl bewegt sich mit abgestuften dreieckigen Wellen und der Galvanometermotor wird mit einer Frequenz von 1 bis 20 kHz moduliert.Der Laserstrahl kann den gesamten Bereich von 5 * 100mm ohne toten Winkel durch den Scanspiegel durch Scannen von einem Ende zum anderen abdecken.

Der Durchmesser des fokussierten Flecks durch die f-Theta-Linse ist kleiner als 0,02 mm. Die Linienscanning-Technologie wird durch traditionelle Laserreinigung verwendet.02 = 250 Scanlinien, um das Feld von 5 * 100 mm abzudeckenIm Vergleich zur traditionellen Technologie benötigt unser patentierter Laserreinigungskopf nur eine Scan-Aktion, um die Wirkung von 250-fachen Scan-Aktionen zu erzielen.Die Reinigungseffizienz wird erheblich verbessert.. Keine Rückstände, hohe Effizienz und gutes Erscheinungsbild der Ausrüstungsoberfläche nach der Reinigung.

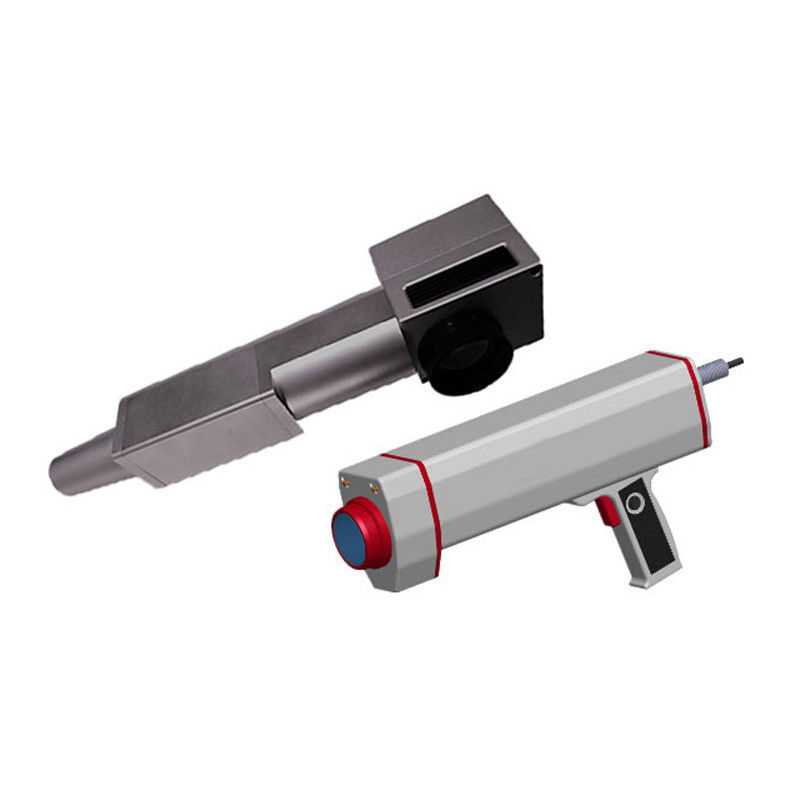

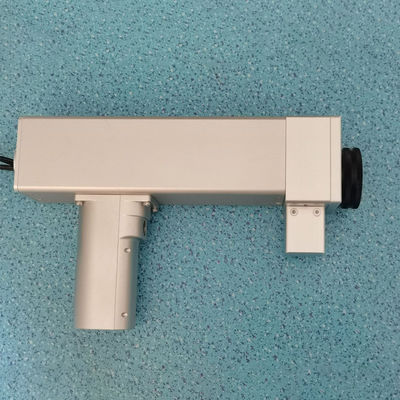

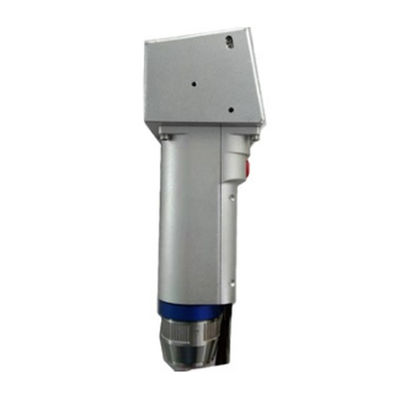

Der Laserreinigungskopf besteht aus einem 2D-Laser-Scanning-System, einer F-Theta-Linse, einer Steuerkarte und einer Software.Es ist besonders geeignet für Faserlaser-Reinigungsmaschinen. der Laserreiniger kann für die Reinigung allein stehen oder von Hand gehalten werden.

Hauptspezifikation:

• Teilnummer: CHST-1064-8

• Eintrittsöffnung:8 mm

• Frequenz: ≤ 1200 Hz

• Auflösung: 12 μRad.

• Wiederholbarkeit: 8 μRad.

• Einstellzeit: ≤ 0,3 ms

• Maximaler Scanwinkel:X-Achse ±15° und Y-Achse ±5°

• Durchschnittlicher Strom:2.0A

• Spitzenstrom: 5A

• Betriebstemperatur: 0 °C-45 °C

• Aufbewahrungstemperatur: -10 °C bis + 60 °C

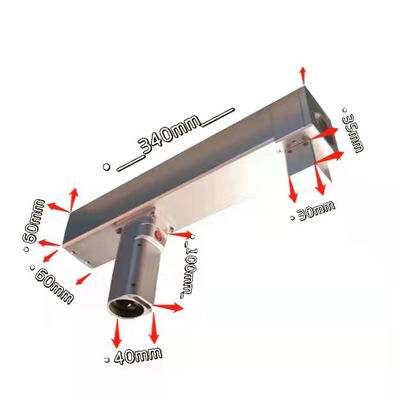

• Umriss Größe: 380x70x100 mm

• Gewicht:1.0±0.1 ((kg)

• Anbringungsfaden der F-Theta-Linse:M55x1

• Kabellänge: 3 m

• Anschluss an Glasfaserlaser:über Isolator und Kollimator (wie in der obigen Abbildung dargestellt)

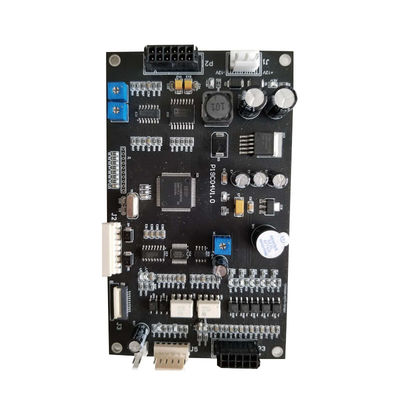

Kontrollkarte

Die Kontrollkarte ist das Kontrollzentrum, das nicht nur zur Steuerung der Parameter des Lasers, sondern auch zur Steuerung des Scansystems und zur Bewegung und Reinigung gemäß den erforderlichen Parametern verwendet wird.

Software:

Die Software kann viele Parameter wie Laserleistung, Pulswiederholungsrate, Pulszyklus, die Scanlänge entlang der X- und Y-Richtung und die Scanfrequenz jeder Richtung (sowohl X als auch Y) festlegen.

Das Reinigungskopfpaket umfasst ein Scanning-System, eine Steuerkarte, einen Touchscreen und eine Software.
