3D-Laserbeschriftungsköpfe / 3D-Laser-Nachscan-Lösung

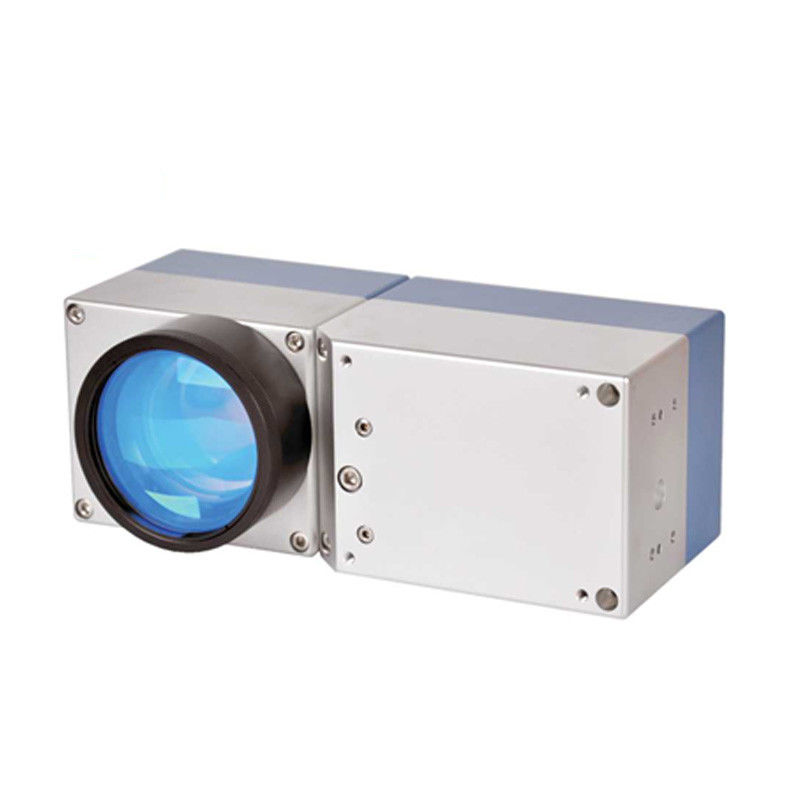

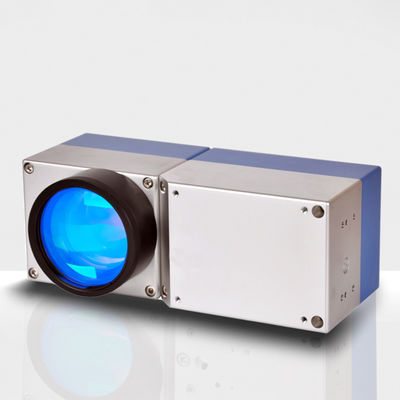

1. LSRM-QPT: 3D-Post-Scanning-Lösung

(Siehe LSRM-Q-Datenblätter für 2D-Markierungsköpfe)

Diese Lösung umfasst ein 2D-Galvoscannersystem der LSRM-Q-Serie, eine dynamische Fokussierungseinheit der Proton-Serie, ein F-Theta-Objektiv und einen Galvosystem-Controller LSRM-UMC4.Es nutzt die Post-Objective-Scan-Technologie, das Arbeitsvolumen beträgt etwa 150*150*45 mit dem FL 210mm F-Theta-Objektiv.Die Vorteile sind hohe Markiergeschwindigkeit, kleiner Brennfleck und geringer Leistungsverlust.

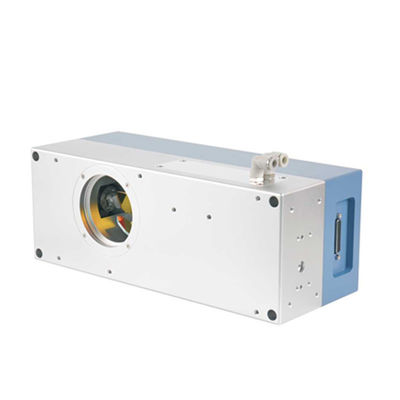

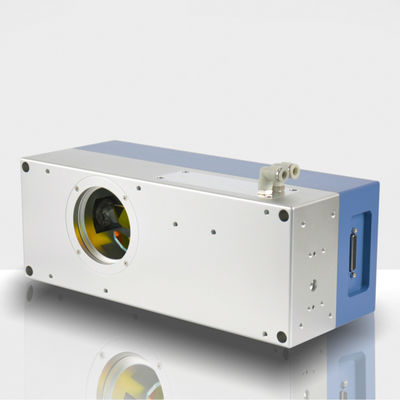

2. LSRM-QP20/30: 3DLösung vor dem ScannenN

(Siehe Datenblatt LSRM-Q10/12/14 für 2D-Markierungsköpfe)

LSRM-QP20/30: Die 3D-Vorscanlösung umfasst ein 2D-Galvoscannersystem LSRM-Q, eine dynamische Fokuseinheit der Proton-Serie und einen Galvosystemcontroller LSRM-UMC4.Es nutzt die Pre-Objective-Scanning-Technologie, um die Großfeld- und 3D-Laseranwendung zu realisieren.Der Vorteil dieses Systems: schnell, kleiner Brennfleck, geringer Leistungsverlust.

Beispiel einer CO2-Laserkonfiguration: LSRM-QP30

Beispiel einer Nd:YAG-Laserkonfiguration: (λ=1064 nm) LSRM-QP20/30

Beispiel für eine UV-Laserkonfiguration: LSRM-Q14 + Proton

• Alle oben genannten Parameter sind theoretische Werte.

• Abstand zwischen Kante der Ablenkeinheit und Arbeitsfläche.Dieser Abstand hängt vom Produktmodell ab und variiert je nach Laserpergenz und objektiver Toleranz.

• Die tatsächliche Punktgröße und Schreibgeschwindigkeit hängen vom Material und der Anwendung ab.meine Unterwerfung
