2D- und 3D-Markiersysteme für das Scannen des Kopfes, Systeme nach dem Scannen

2D-Markierungsköpfe

3D-Markierungsköpfe

2D-Markierungsköpfe (Scanheads)

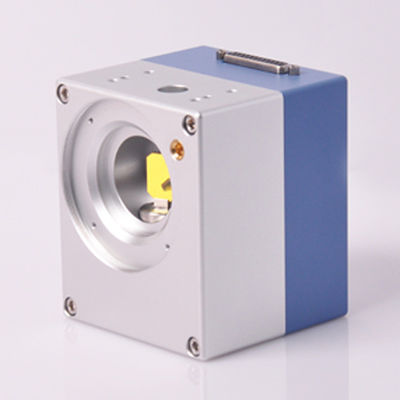

1LSRM-A-Serie 2D-Scanning-Systeme

Die LSRM-A-Serie ist ein vollständig digitales 2D-Galvanometer.Es ist die Basisversion der LSRM-Serie ScanheadsEs gibt Spiegel mit allgemeinen Wellenlängen wie 1064nm, 532nm, 355nm, 10.6um, geeignet für Lasermarkierung, Mikroskop, Bohrungen, Trimmen und Schneiden usw.

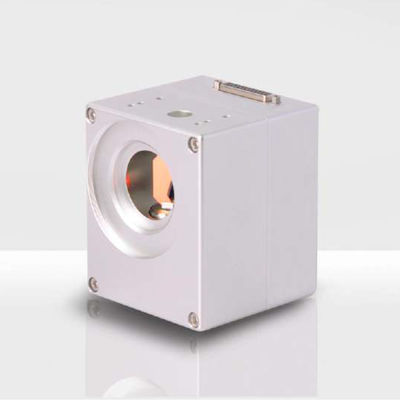

2LSRM-Q-Serie 2D-Scanning-Systeme

Die LSRM-Q-Serie ist ein vollständig digitales 2D-Galvanometer-System. Das System arbeitet auf der Basis der eingebetteten Plattform. Es ist kompakt, stabil und von hoher Qualität. Schneller und genauer.Der Offset- und der Gewinn-Drift sind sehr gering.. Spiegel mit typischen Laserwellenlängen sind verfügbar und für Trägheit und Steifheit optimiert. Geeignet für High-End-Anwendungen wie ITO-Kratzen, Laser-Mikroprozess usw.

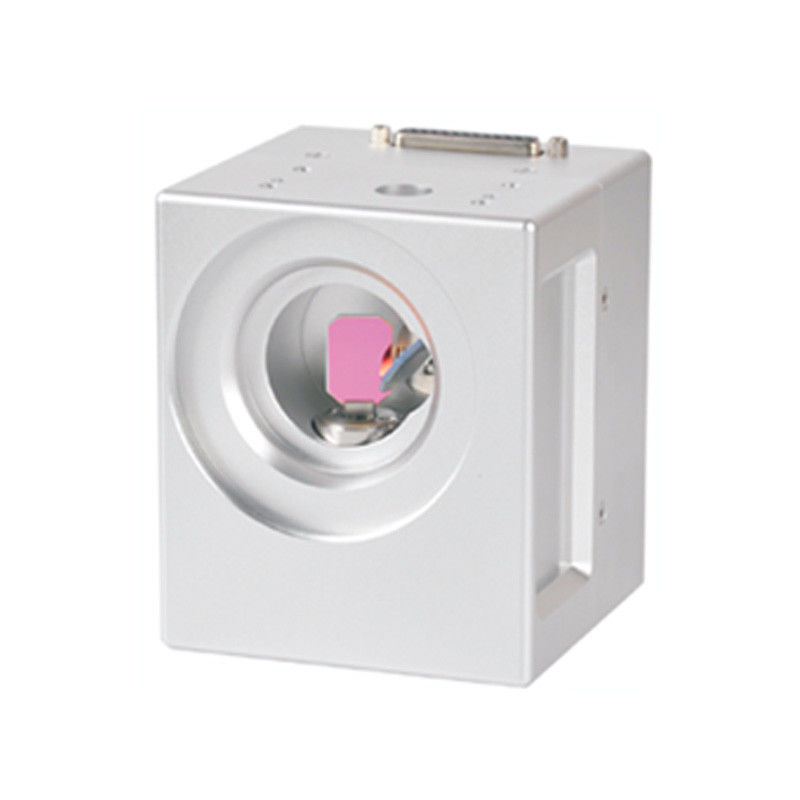

3. LSRM-Q20/30 2D-Kennkopf

Die LSRM-Q-Serie ist ein vollständig digitales 2D-Galvanometer-System. Das System arbeitet auf der Basis der eingebetteten Plattform. Es ist kompakt, stabil und von hoher Qualität. Schneller und genauer.Der Offset- und der Gewinn-Drift sind sehr gering.. Spiegel mit typischen Laserwellenlängen sind verfügbar und für Trägheit und Steifheit optimiert. Geeignet für High-End-Anwendungen wie ITO-Kratzen, Laser-Mikroprozess usw.Zusätzliche Wasser- und Luftkühlfunktion zur Verbesserung der Stabilität des Systems.

(Alle Winkel sind in optischen Grad)

(1) mit F-Theta-Objektiv, f=160mm
(2) Einzeitzeichen mit einer Höhe von 1 mm
(3) XY2-100-EH mit Status-Feedback für Änderungen ohne Vorankündigung
(4) Der Spiegel von 1064 nm kann maximale Laserleistung bei Luftkühlung

3D-Markierungsköpfe (Scanheads)

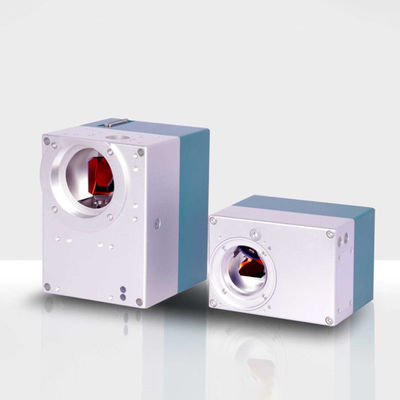

1. LSRM-QPT-Serien-Nachscan-Systeme

(Verwenden Sie die LSRM-Q-Datenblätter für 2D-Kopfmarkierungen)

Diese Lösung umfasst ein 2D-Galvoscanner-System der LSRM-Q-Serie, eine dynamische Fokussierungseinheit der Proton-Serie, eine F-Theta-Linse und einen Galvosystemcontroller LSRM-UMC4.Es verwendet die Postobjektiv-Scanning-TechnologieDie Vorteile sind schnelle Kennzeichnungsgeschwindigkeit, kleiner Brennpunkt und geringer Stromverlust.

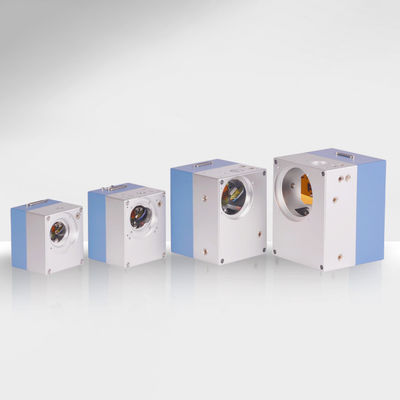

2. LSRM-QP-Reihe Vorscanning-Systeme

(Verwenden Sie das Datenblatt LSRM-Q10/12/14 für 2D-Kopfmarkierungen)

Das 3D-Vorscanning-System der LSRM-QP-Serie umfasst ein 2D-Galvo-Scanner-System LSRM-Q, eine dynamische Fokussierungseinheit der Proton-Serie und einen Controller LSRM-UMC4.Es verwendet die präobjektive Scanning-Technologie, um das große Feld und 3D-Laser-Anwendung zu realisierenIhre Vorteile sind schnelle Kennzeichnungsgeschwindigkeit, kleiner Brennpunkt und geringer Stromverlust.

Beispiel für die CO2-Laserkonfiguration: LSRM-QP30

Nd:YAG-Laserkonfigurationsbeispiel: (λ=1064nm) LSRM-QP20/30

Beispiel für die UV-Laserkonfiguration: LSRM-Q14 + Proton

• Alle oben genannten Parameter sind theoretische Werte.

• Abstand zwischen der Kante der Abbiegungseinheit und der Arbeitsfläche Dieser Abstand hängt vom Produktmodell ab und variiert je nach Laserpergenz und objektiver Toleranz.

• Die tatsächliche Fleckengröße und die Schreibgeschwindigkeit hängen vom Material und der Anwendung ab.

STRM-CA: CCD-Adapter

Die herkömmliche Korrekturmethode mit Galvo-Scanner wird der manuellen Messung vorgezogen, die Genauigkeit ist schwierig zu gewährleisten und beeinträchtigt somit die Verarbeitungsqualität.Galvo-Scanner mit einer Kamera Adapter Vision Modul kann die Genauigkeit der Kalibrierung erheblich verbessern, und gleichzeitig die Arbeitsflächen überwachen.

Einrichtung:

Der Adapter der Kamera ist zwischen dem Strahleneingang des Scankopfes und dem Laserflansch montiert (siehe Abbildung 1).

Arbeitsprinzip:

Das von der Oberfläche des Werkstücks reflektierte Beleuchtungslicht durchläuft das achromatische F-Theta, den Galvo-Scanner, den Strahlsplitter und die CCD-Linse, um den CCD-Sensor zu erreichen.Einstellung der Strahlsplitterposition, um den Fehler der Bearbeitung und Montage auszugleichen, um den optischen Weg des Laser und reflektierten Lichtes zu gewährleisten coaxialLassen Sie den Laser mit dem CCD-Bild-Erkennungspunkt übereinstimmen.

Sichtfeld (FOV):

Das Sichtfeld wird durch die Brennweite der Linse, die CCD-Kamera, die CCD-Kamera und die Lichtempfindlichkeit der Fotos zusammen bestimmt.4 mm * 8.3 mm (siehe Tabelle)

Andere Parameter:

Verfahren und Schritte für die Abstimmung eines koaxialen CCD-Adapters:

1. Richten Sie die Galvanometerhöhe ein, finden Sie die Galvanometerfokusposition.

2. Markieren Sie das Ziel.

3. Richten Sie den Fokusring 4 (CW oder CCW) so ein, dass die Kamera ein klares Bild zeigt.

4. Schraube 5 zum Schließen des Fokusrings 4.

5. Schraube 7, CW- oder CCW-Regelring 6 lockern, um die Ausrichtung des Bildes mit der des Kreuzziels gleichzustellen.

6. Schraubschrauber 7.

7. Beobachten Sie die Kreuzung des CCD-Bildes und die markierte Kreuzungsposition. Wenn die beiden Kreuzungen nicht übereinstimmen, müssen Sie die Schutzkappe öffnen und den Knopf 2 und Knopf 3 einstellen.Beispiel 2 (siehe Abbildung 1), wenn der Knopf 2 eingestellt wird, bewegt sich das Bildzentrum diagonal nach links und rechts.Abstimmknopf 2 und 3, damit das Bildkreuz mit dem markierten Kreuzkreuz zusammenfällt.

8. Nach der Abstimmung die Abdeckung wiederherstellen.
