Optische Galvanometer-Scanner/Treiber/Antriebsplatinen

Das Galvanometersystem ist ein hochpräzises und schnelles Servosteuerungssystem, das aus einer Antriebsplatine, einem Galvo und einem Scanspiegel besteht und hauptsächlich für Lasermarkierung, Lasergravur, Bühnenbeleuchtungssteuerung usw. verwendet wird.

Das Funktionsprinzip dieses Systems besteht darin, dass der oszillierende Motor (Galvanometer) durch Eingabe eines Positionssignals einen bestimmten Winkel entsprechend einem bestimmten Spannungs- und Winkelumwandlungsverhältnis schwenkt.Der gesamte Prozess nutzt eine Rückkopplungsregelung mit geschlossenem Regelkreis, die gemeinsam von fünf Steuerkreisen/-teilen betrieben wird: Positionssensor, Fehlerverstärker, Leistungsverstärker, Positionsdiskriminator und Stromintegrator.

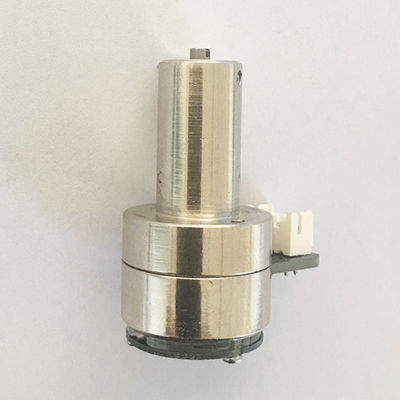

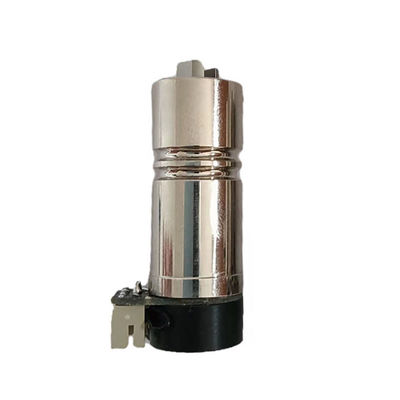

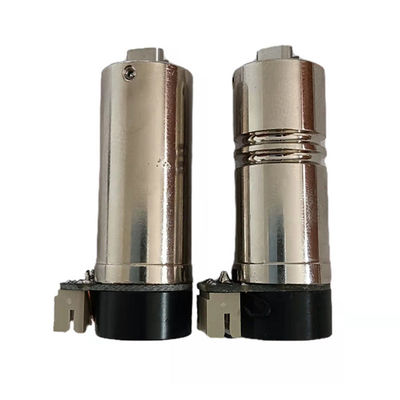

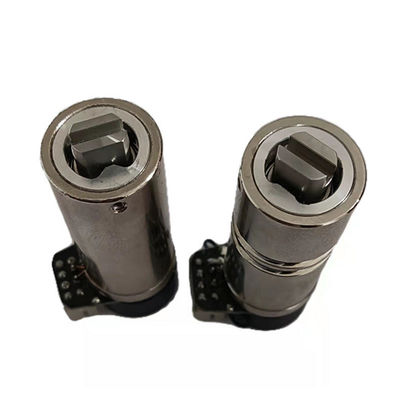

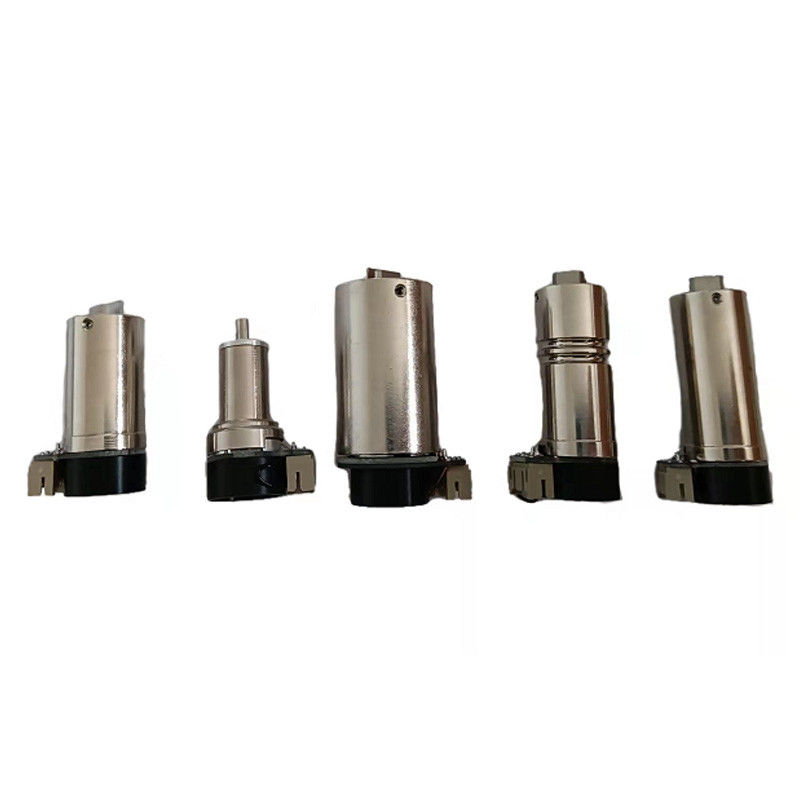

Die von unserem Unternehmen hergestellten Galvanometersysteme der OSST-Serie nutzen die neueste Generation integrierter Schaltkreise und nutzen verschiedene Anti-Interferenz-Methoden zur Ansteuerung der Leiterplatte.Das System verfügt nicht nur über eine starke Entstörungsfähigkeit, hohe Zuverlässigkeit, gute Linearität, hohe Wiederholgenauigkeit und kurze Reaktionszeit, sondern hat auch eine geringe Größe, die einfach zu installieren und zu transportieren ist.

Artikelnummer	OSST8162	OSST8161	OSST8063
Unterstützte optische Aperturen, zweiachsig	≦8mm Strahl	≦10 mm Strahl	≦12 mm Strahl
Reaktionszeit in kleinen Schritten	0,2 ms bei 5 mm Strahl	0,3 ms bei 10 mm Strahl	0,6 ms bei 12 mm Strahl
Maximaler mechanischer Drehwinkel	±20°-30°	±20°	±20°
Linearität	99,9 % bei ±20°	99,9 % bei ±20°	99,9 % bei ±20°
Spitzenstrom	5A	5A	10 A
Spulenwiderstand	3Ω±10%	1,8 Ω ± 10 %	2Ω±10%
Spuleninduktivität	180 μH ±10 %	280 μH ±10 %	260 μH ±10 %
Betriebstemp	0℃-40℃	0℃-40℃	0℃-40℃
Betriebstemp.(Möglichkeit)	-40—﹢85	-40—﹢85	-40—﹢85
Gewicht	80g	105g	180g
Rotorträgheit	0,125 g·cm2	0,34 g·cm2	1,2g·cm2
Drehmomentkonstante	5,1 N·mm/A	7,3 N·mm/A	12 N·mm/A
Max.RMS-Strom	2.1A	2,5 5A	3,52A
Gewicht mit Kabel	72g	263 g	340g
Verbinder	C3030F-2*4	C3030F-2*4	C3030F-2*4
Ladeträgheit	0,1 g·cm2–0,54 g·cm2	0,3 g·cm2–1,52 g·cm2	1,0 g·cm2 – 6 g·cm2
Folgender Fehler	0,11 ms	0,142 ms	0,22 ms
Abmessungen	D15x31+D15,4x11mm	D22X36+D31x8,6+D21x9mm	D22x36+D31x8,6+D21x9mm
Spiegeldicke	2,1 mm	2,1 mm	2,1 mm
Anwendung	Bühnenbeleuchtung, Laseranimation	Ultraschnelle fliegende Markierung, ultraschnelle Online-Schnellmarkierung	Ultraschnelle fliegende Markierung, ultraschnelle Online-Schnellmarkierung von Metall, nichtmetallische Präzisionslasermarkierung, Laser-Rapid-Prototyping, Laserwiderstandsanpassung und Laserradar usw

Artikelnummer	OSST8166	OSST8168	OSST8061
Unterstützte optische Aperturen, zweiachsig	1–6 mm Balken	1-10 mm Balken	20–25 mm Balken
Reaktionszeit in kleinen Schritten	0,3 ms bei 5 mm Strahl	0,3 ms bei 5 mm Strahl	0,7 ms bei 20 mm Strahl
Maximaler mechanischer Drehwinkel	±20°	±20°	±20°
Linearität	99,9 % bei ±20°	99,9 % bei ±20°	99,9 % bei ±20°
Spitzenstrom	1,5A	1,5A	6A
Spulenwiderstand	2,3 Ω ± 10 %	2,3 Ω ± 10 %	2,1 Ω ± 10 %
Spuleninduktivität	420 μH ±10 %	420 μH ±10 %	360 μH ±10 %
Betriebstemp	0℃-40℃	0℃-40℃	0℃-40℃
Betriebstemp.(Möglichkeit)	-40—﹢85	-40—﹢85	-40—﹢85
Gewicht	26g	26g	210g
Rotorträgheit	0,028 g·cm	2,25 N·mm/A	5,1 g·cm2
Drehmomentkonstante	2,25 N·mm/A	2,25 N·mm/A	22N·mm/A
Max.RMS-Strom	1,8A	1,8A	5A
Gewicht mit Kabel	49 g		425 g
Verbinder	C3030F-2*4	PHD2*4	C3030F-2*4
Ladeträgheit	0,02 g·cm2–0,05 g·cm2	0,02 g·cm2–0,05 g·cm2	8 g·cm2 – 24 g·cm2
Folgender Fehler	0,11 ms	0,15 ms	0,35 ms
Abmessungen	D10x16+D13x3+D15x10,5mm	D15X8+D14x15	D28x58+D36x15+D25x5mm
Spiegeldicke	1,0 mm	1,mm	3,0 mm
Anwendung	Hochgeschwindigkeits-Online-Flugmarkierung, Hochgeschwindigkeits-Hochpräzisions-Statikmarkierung usw	Hochgeschwindigkeits-Online-Flugmarkierung, Hochgeschwindigkeits-Hochpräzisions-Statikmarkierung usw	Präzise Lasermarkierung, Laser-Rapid-Prototyping, Laserwiderstandsmodulation, Laserradar usw

Artikelnummer	OSST3808	OSST3860
Unterstützte optische Aperturen, zweiachsig	25–50 mm Balken	30–60 mm Balken
Reaktionszeit in kleinen Schritten	1,2 ms bei 25 mm Strahl	1,3 ms bei 30 mm Strahl
Maximaler mechanischer Drehwinkel	±20°	±20°
Linearität	99,9 % bei ±20°	99,9 % bei ±20°
Spitzenstrom	7,6A	9,6A
Spulenwiderstand	2Ω±10%	2Ω±10%
Spuleninduktivität	260 μH ±10 %	260 μH ±10 %
Betriebstemp	0℃-40℃	0℃-40℃
Betriebstemp.(Möglichkeit)	-40—﹢85	-40—﹢85
Gewicht	520g	520g
Rotorträgheit	6,25 g·cm2	8,2 g·cm2
Drehmomentkonstante	28N·mm/A	31·mm/A
Max.RMS-Strom	6,3 A	12A
Gewicht mit Kabel	520G	520G
Verbinder	C3030F-2*4	C3030F-2*4
Ladeträgheit	12 g·cm2 – 24 g·cm2	12 g·cm2 – 35 g·cm2
Folgender Fehler	0,28 ms	0,35 ms
Abmessungen	D38X76+D36x5+D25x5mm	D38x76+D35x5+D25x5mm
Halterungsdurchmesser.Vom Spiegel	7mm	7mm
Anwendung	Präzise Lasermarkierung, Laser-Rapid-Prototyping, Laserwiderstandsmodulation, Laserradar usw	Präzise Lasermarkierung, Laser-Rapid-Prototyping, Laserwiderstandsmodulation, Laserradar usw

Artikelnummer	OSST1520-20	OSST1520-15
Unterstützte optische Aperturen, zweiachsig	≦10 mm Strahl	≦10 mm Strahl
Reaktionszeit in kleinen Schritten	0,3 ms bei 10 mm Strahl	0,3 ms bei 10 mm Strahl
Maximaler mechanischer Drehwinkel	±20°	±20°
Linearität	99,9 % bei ±20°	99,9 % bei ±20°
Spitzenstrom	5A	5A
Spulenwiderstand	1,62 Ω ±10 %	1,8 Ω ± 10 %
Spuleninduktivität	103μH ±10%	280 μH ±10 %
Betriebstemp	0℃-40℃	0℃-40℃
Betriebstemp.(Möglichkeit)	-40—﹢85	----
Gewicht	105g	33g
Rotorträgheit	0,34 g·cm2	0,34 g·cm2
Drehmomentkonstante	7,5 N·mm/A	7,5 N·mm/A
Max.RMS-Strom	2,5 A	2,5 A
Gewicht mit Kabel	263 g	Steckdose
Verbinder	PHD2*4	PHD2*4
Ladeträgheit	0,35 – 1,5 g·cm2	0,35 – 1,5 g·cm2
Folgender Fehler	0,15 ms	0,15 ms
Abmessungen	D20X26+D15x11mm/37mm	D15X26+D15x11mm/37mm
Spiegeldicke	2,0 mm (zum Kleben)	2,0 mm (zum Kleben)
Anwendung	Ultraschnelle fliegende Markierung, ultraschnelle Online-Schnellmarkierung	Ultraschnelle fliegende Markierung, ultraschnelle Online-Schnellmarkierung

Bemerkungen:

• Alle Galvos haben eine verchromte Abdeckung.
• Die Scanspiegel für die Laserwellenlängen 1064 nm, 532 nm, 355 nm, 266 nm, 10,6 µm und andere sind auf Anfrage erhältlich.

Treiber der OSST-Serie (Laufwerksplatinen)

Es gibt zwei Arten von Antriebsplatinen für Galvos der OSST-Serie: eine Platine zum Antrieb von zwei Galvos (1-zu-2-Platine oder einfach nur Platine genannt, Standardeinstellung);eine Platine zum Antrieb von 1 Galvo (1-zu-1-Platine).Ihre Fahrfähigkeiten und Hauptleistungen sind gleich.Der Hauptunterschied liegt in der Dimension.

Allgemeine Spezifikation:

• Versorgungsspannung: ±15 VDC bis ±24 VDC
• Analoges Eingangspositionssignal: ±5 V (Standard), ±10 V auf Anfrage erhältlich.
• Positionssignalausgang (Option): 1:1-Port und 1:10-Port.

1. 1-zu-2-Boards

1.1 1-zu-2-Karte ohne Positionsausgangssignal (OSST-D)

Dieser Treiber wird hauptsächlich beim 2D-Lasermarkieren/-scannen verwendet.

1.2 1-zu-2-Platine mit Positionssignalausgang (OSST-D-PO)

2. 1-zu-1-Boards

1-zu-2-Platine mit Positionssignalausgang (OSST-D-1-PO)

Es stehen 2 Positionssignalausgänge zur Verfügung.

3. Optische Galvanometer der OSCT-Serie

Unser breites Sortiment an Galvanometer-basierten optischen Scankomponenten und -systemen mit geschlossenem Regelkreis bietet dem Systemintegrator die maximale Galvanometer-basierte Leistung für jede Positionierungs- oder Scananforderung.Unsere überlegene Positionierungsleistung beruht auf fortschrittlichen Aktuatordesigns, innovativen patentierten Positionserkennungstechniken, der Beständigkeit unseres hochwertigen Herstellungsprozesses und unserem kontinuierlichen Engagement für die Weiterentwicklung der Galvo-Technologie.Mit unserem umfangreichen Angebot an Scan-Optionen, unserem Anwendungs-Know-how und unserem weltweiten technischen Support sind wir bereit, Ihr Partner für wissenschaftliche und OEM-Anwendungen optischer Systeme zu sein.

Genauso wichtig wie die überlegene Leistung unserer Positionierungssysteme ist die Produktzuverlässigkeit, Lebensdauer und der Support, den Sie für den langfristigen System- und Markterfolg benötigen.Überragende Produktlebensdauer und Zuverlässigkeit sind das Ergebnis disziplinierter Konstruktionstechnik und Simulation, der besten Lager- und Komponententechnologie sowie hochwertiger Herstellungsprozesse und Verarbeitung.Wir sind sehr stolz auf die Leistung und die lange Lebensdauer unserer Produkte.Diese hohen Standards in unseren Herstellungsprozessen garantieren die Leistungskonsistenz, die Sie zum Entwerfen der hochkarätigen Systeme benötigen, die auf dem heutigen wettbewerbsintensiven Markt gefragt sind.
Wir bieten ein komplettes Sortiment an Galvanometern mit geschlossenem Regelkreis, Servotreibern und Systemoptionen für ein Höchstmaß an Preis-Leistungs-Optionen, Systemdesignflexibilität und einfacher Integration.

Optische Galvanometer

• Proprietäre Moving-Magnet-Aktuatortechnologie für höchste Positionierungsgeschwindigkeit.
• Proprietäre Moving-Coil-Aktuatortechnologie für höchste Positionierungsgenauigkeit.
• Patentierte kapazitive Positionsdetektortechnologie für höchste Positionierungsgenauigkeit und Stabilität
• Die patentierte optische Positionsdetektortechnologie bietet Positionierungsgenauigkeit bei geringeren Kosten.
• Produktkonsistenz und Zuverlässigkeit für längere Systemlebensdauer und Betriebszeit.
• Eine breite Produktpalette für optimale Leistung bei Aperturen von 1 mm bis 50 mm.

Diese Galvo-Technologien werden in drei Familien optischer Scanprodukte angeboten.

• Die Moving-Magnet-Scanner mit fortschrittlichem optischen Positionsdetektor (Serie 62xxH wie 6200H, 6210H, 6215H, 6220H, 6230H, 6231H, 6240H, 6250H, 6260H und Serie 83xxK wie 8300K, 8310K, 8315K, 8320K, 8330K). , 8331K, 8340K , 8350K, 8360K )
• Die Moving-Magnet-Scanner mit kapazitivem Positionsdetektor (Modell 6860, 6870, 6880)
• Die Moving-Coil-Scanner mit kapazitivem Positionsdetektor (Modell 6350, 6450, 6650, 6900, 6400)

Servotreiber (Antriebsplatinen)

Zu den wichtigsten Servotreibertechnologien und -angeboten gehören:

• SMT-Treiberplatinen (Surface Mount Technology) für kompakte Systemgröße.
• Proprietäre integrierte Servotreiber der Klasse 1 für höchste Positionierungsgenauigkeit und Stabilität.
• Proprietäre nicht-integrierende Servotreiber der Klasse 0 für höchste Geschwindigkeit und niedrigste Kosten.
• Systemsteuerungs- und Schnittstellenfunktionen für eine einfache Systemintegration.

Diese Servotechnologien werden in analoger und digitaler Ausführung angeboten.Zu den analogen Treibern gehören die Serien 670, 671, 672, 673, 677 und zu den digitalen Treibern gehören DC900, DC2000 und D3000 plus.

Systemoptionen

Für umfassendere Ebenen der Systemintegration und -lösungen bieten wir auch die folgenden Systemkomponenten und -lösungen an:

• Standard-Zwei-Achsen-X/Y-Halterungen und Spiegelsätze mit Öffnungen von 3 mm bis 50 mm (genanntMarkierungskopfs, Laserscanner).
• Standard- und kundenspezifische Spiegel für alle Galvos.
• Standard- und kundenspezifische Schnittstellenkabel.
• PositionProtm PC-basierte Hardware- und Software-Galvo-Steuerung.

1. Optische Galvanometer der OSCT-Serie

• Die Kombination unserer Moving Magnet Actuator-Technologie und unseres innovativen, patentierten Advanced Optical Position Detector-Designs bietet höchste Positionierungsgeschwindigkeit und hervorragende Genauigkeit in den kleinsten, kostengünstigeren Galvanometern mit geschlossenem Regelkreis.Scansystemanwendungen können hinsichtlich Geschwindigkeit, Größe, Kosten und Genauigkeit mit typischen Strahldurchmessern im Bereich von 1 bis 3 mm entworfen und optimiert werden.

• Die Positionierungsgeschwindigkeit des Moving-Magnet-Scanners beruht auf einem fortschrittlichen Galvanometer- und Aktuatordesign für die höchste Systemresonanzfrequenz und RMS-Leistungsfähigkeit.Die höhere Resonanzfrequenz unseres Moving-Magnet-Aktuatordesigns, die intensive Magnetfeldstärke modernster Neodym-Eisen-Bor-Magnete und unsere fortschrittlichen Servotreiberoptionen ermöglichen überlegene Systembandbreiten, Schrittantwortzeiten und Wiederholungsraten mit hervorragender Wobble- und Jitter-Leistung .

• Unser neu patentiertes, fortschrittliches Design des optischen Positionsdetektors sorgt in Verbindung mit der Positionierungspräzision des beweglichen Magnetantriebs für hervorragende Wiederholbarkeit und Genauigkeit.Der fortschrittliche optische Positionsdetektor ist so konzipiert, dass er eine hohe Positionierungslinearität, Wiederholgenauigkeit und Stabilität über Zeit und Temperatur bietet und die Galvo-Kosten im geschlossenen Regelkreis im kleinsten und kompaktesten Paket senkt.

• Überragende Produktlebensdauer und Zuverlässigkeit sind das Ergebnis einer disziplinierten Konstruktionstechnik, der besten Lagertechnologie sowie hochwertiger Herstellungsprozesse und Verarbeitung.Wir sind sehr stolz auf die Leistung unserer Produkte.Unsere Scanner-Designs basieren auf Computermodellen und haben sich in Milliarden von Betriebszyklen im Lebenstest bewährt.Unsere hohen Standards in der Fertigungsqualität garantieren die Leistungskonsistenz, die Sie für die Entwicklung der hochqualitativen Systeme benötigen, die auf dem heutigen wettbewerbsintensiven Markt gefordert werden.

1.1 Optische Galvanometer der Serie 62xxH

Unsere beliebte 62xxH-Serie von Galvanometer-basierten Scannern mit geschlossenem Regelkreis ist durchweg die branchenführende Lösung für die Hochleistungs-Laserstrahllenkung.Jeder Motor kombiniert unsere Moving-Magnet-Aktuatortechnologie mit einem Positionsdetektor, der nur bei Cambridge Technology erhältlich ist.Diese patentierte Technologie bietet eine stabile Positionierung und erreicht gleichzeitig die schnellsten Scangeschwindigkeiten, die in ihrer Kategorie verfügbar sind.Ganz gleich, ob Ihr Fokus auf Geschwindigkeit, Genauigkeit oder Platzbedarf liegt, die 62xxH-Serie bietet sowohl Leistung als auch Wert.
Erreichen Sie hohe Leistung und Zuverlässigkeit für Ihre wertorientierte Anwendung:

• Die branchenweit höchsten Motorgeschwindigkeiten sorgen für maximalen Durchsatz bei langfristiger Zuverlässigkeit
• Hochpräzise Ausgabe für eine Vielzahl von Anwendungsscananforderungen
• Das robuste Design unterstützt eine gleichbleibende Stabilität über eine lange Produktlebensdauer
• Die Grundfläche der kompakten Modelle gewährleistet eine einfache Integration in kleine Räume
• Erhältlich mit einer breiten Palette an Spiegelgrößen (3 bis 50 mm) und Beschichtungsoptionen

Artikelnummer	6200H	6210H	6215H	6220H
Empfohlene Blendengröße (mm)	3 bis 7	3 bis 7	3 bis 7	5 bis 10
Wellenlängenoptionen	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Breitbandbeschichtungen: 350 nm – 12 Ωm
Maximaler Scanwinkel (Grad)	40°	40°	40°	40°
Rotorträgheit (gm·cm2, ±10 %)	0,013	0,018	0,028	0,125
Drehmomentkonstante (dyn·cm/Ampere, ±10 %)	1,20x104	2,79 x 104	3,78 x 104	6,17x104
Maximale Rotortemperatur (°C)	110°	110°	110°	110°
Wärmewiderstand (Rotor zu Gehäuse) (°C/Watt, max.)	3.8	2,0	1,0	1,0
Spulenwiderstand (Ohm, ±10 %)	2.14	3.7	2.5	2,79
Spuleninduktivität (ΩH, ±10 %)	52	109	94	180
Gegen-EMF-Spannung (ΩV/°/s, ±10 %)	20.9	48,7	66	108
Effektivstrom (A bei Tcase = 50 °C, maximal)	2.3	2.4	4.1	3.9
Spitzenstrom (A, maximal)	6	8	20	20
Kleinwinkel-Sprungreaktion1 (typisch)	3 mm Y-Spiegel 130 Ω	3 mm Y-Spiegel 100 Ω	3 mm Y-Spiegel 200 Ω	5 mm Y-Spiegel 250 Ω
Gewicht (Gramm, typisch)	13.3	18	25.8	42,5
Abmessung (mm)	12,7x29	12,7x37,3	12,7x53,8	15,3x52

Artikelnummer	6230H	6231H	6240H	6250H	6260H
Empfohlene Blendengröße (mm)	8 bis 15	8 bis 15	12 bis 25	25 bis 75	30 bis 100
Wellenlängenoptionen	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Breitbandbeschichtungen: 350 nm – 12 Ωm
Maximaler Scanwinkel (Grad)	40°	40°	40°	40°	40°
Rotorträgheit (gm·cm2, ±10 %)	0,97	0,82	2.4	15.6	47,5
Drehmomentkonstante (dyn·cm/Ampere, ±10 %)	1,31x105	1,11x105	2,0x105	7,08x105	8,5x105
Maximale Rotortemperatur (°C)	110	110	110	110	110
Wärmewiderstand (Rotor zu Gehäuse) (°C/Watt, max.)	0,8	1,0	0,62	0,35	0,2
Spulenwiderstand (Ohm, ±10 %)	1.07	1.27	1.03	1,69	0,60
Spuleninduktivität (ΩH, ±10 %)	173	176	350	1030	530
Gegen-EMF-Spannung (ΩV/°/s, ±10 %)	229	195	346	1220	1480
Effektivstrom (A bei Tcase = 50 °C, maximal)	7.1	5.8	8.2	7.1	12
Spitzenstrom (A, maximal)	25	25	25	20	40
Kleinwinkel-Sprungreaktion1 (typisch)	10mm Spiegel 250us	10mm Y-Spiegel 250us	15mm Y-Spiegel 350us	50 mm Y-Spiegel 3 ms	50 mm Y-Spiegel 2,1 ms
Gewicht (Gramm, typisch)	267	142	356	590	1200
Abmessung (mm)	33x70	33x68,2	33x86,5	40,6x113,4	40,6x159,9

Positionsdetektor (gemeinsame Spezifikationen für alle Modelle):

Linearität	99,9 % mindestens, über 20°;99,5 % typisch, über 40°
Skalendrift	Maximal 50 ppm/°C
Nulldrift	15 Ωrad/°C, maximal
Wiederholbarkeit, kurzfristig	8 Ωrad
Ausgangssignal, Gleichtakt	Mindestens 155 ΩA, mit AGC-Strom von 30 mA
Ausgangssignal, Differenzmodus	12 ΩA/° (±2,5 %) bei Gleichtaktstrom von 155 ΩA
Ausgangssignal, Gleichtakt-zu-Differenzial-Verhältnis	12,5 (±2,5 %)

(1) Optischer Scanner mit geschlossenem Regelkreis, Modell 6210H, auf Galvanometerbasis

Unterstützt Öffnungen von 3 mm, 4 mm, 5 mm, 6 mm und 7 mm.Hier dargestellt mit A-Anschluss und 3-mm-Y-Spiegel. Alle Spezifikationen des Positionsdetektors gelten für unseren Servotreiber nach einer Aufwärmphase von 30 Sekunden.Alle Winkel sind in mechanischen Graden angegeben.Eine vollständige Bedienungsanleitung finden Sie im Handbuch.
Mechanisch

Bewerteter Winkelausschlag:	40°
Rotorträgheit:	0,018 g cm2, +/-10 %
Drehmomentkonstante:	2,79 x 104 Dyn cm/Ampere, +/-10 %
Maximale Rotortemperatur:	110° C
Wärmewiderstand (Spule zu Gehäuse):	2° C/Watt, max

Elektrischer/Antriebsmechanismus

Spulenwiderstand:	3,72 Ohm, +/-10 %
Spuleninduktivität:	109 µH, +/-10 %
Gegen-EMF-Spannung:	48,7 µV/Grad/Sek., +/-10 %
RMS-Strom:	2,4 Ampere bei Tcase von 50° C, max
Spitzenstrom:	8 Ampere, max
Reaktionszeit für kleine Winkelschritte:	100 µs, mit 3 mm Y-Spiegel, eingependelt auf 99 %

Positionsdetektor

Linearität:	99,9 %, Minimum, über 20 Grad, 99,5 % typisch, über 40 Grad
Skalendrift:	Maximal 50 ppm/°C
Nulldrift:	15 µrad/°C, Maximum
Wiederholbarkeit, kurzfristig:	8 Mikroradian
Ausgangssignal, Gleichtakt:	155 µA mit AGC-Strom von 30 mA, +/-20 %
Ausgangssignal, Differenzmodus:	12 µA/°, bei Gleichtaktstrom von 155 µA, +/-20 %

(2) Optischer Scanner mit geschlossenem Regelkreis, Modell 6230H, auf Galvanometerbasis

Das Galvanometer 6230H kann hinsichtlich Geschwindigkeit, Größe, Kosten und Genauigkeit mit typischen Strahldurchmessern von 8 mm, 10 mm, 12 mm und 15 mm entworfen und optimiert werden.Es wird hier mit einem 10-mm-Y-Spiegel gezeigt.Alle Spezifikationen des Positionsdetektors gelten für unseren Servotreiber nach einer Aufwärmphase von 30 Sekunden.Alle Winkel sind in mechanischen Graden angegeben.Eine vollständige Bedienungsanleitung finden Sie im Handbuch.

Mechanische Spezifikationen

Bewerteter Winkelausschlag:	40°
Rotorträgheit:	0,97 g cm2, +/-10 %
Drehmomentkonstante:	1,31 x 105 Dyn cm/Ampere, +/-10 %
Maximale Rotortemperatur:	110°C thermisch
Widerstand (Rotor zu Gehäuse):	0,80°C/Watt, max

Elektrische Spezifikationen/Antriebsmechanismus

Spulenwiderstand:	1,07 Ohm, +/-10 %
Spuleninduktivität:	173 uH, +/-10 %
Gegen-EMF-Spannung:	229 µV/Grad/Sek., +/-10 %
RMS-Strom:	7,1 Ampere bei Tcase von 50°C, max
Spitzenstrom:	25 Ampere, max
Reaktionszeit für kleine Winkelschritte:	250 µs, mit 8-mm-Y-Spiegel, eingependelt auf 99 % 250 µs, mit 10-mm-Y-Spiegel, eingependelt auf 99 %

Positionsdetektor

Linearität:	99,9 %, Minimum, über 20 Grad, 99,5 % typisch, über 40 Grad
Skalendrift:	50 PPM/°C, Maximum
Nulldrift:	15 µrad/°C, Maximum
Wiederholbarkeit, kurzfristig:	8 Mikroradian
Ausgangssignal, Gleichtakt:	155 µA mit AGC-Strom von 30 mA, +/-20 %
Ausgangssignal, Differenzmodus:	11,7 µA/°, bei Gleichtaktstrom von 155 µA, +/-20 %

• 6230HM50A MiniCT-Splitkabel 671XX-Anschlüsse mit 12-Zoll-Kabel, ±25 optische Grad.Mxx bezeichnet maximale optische Grade.
• 6230HB mit 67723H wird funktionieren
• 6230H mit 67123H und Adapterkabel 6010-20-xxx funktionieren.
• 6230HA mit 671 wird funktionieren.

Anmerkung: Wenn die Anschlüsse des Galvos und der Antriebsplatine nicht übereinstimmen, ist ein Adapterkabel erforderlich, um sie aufeinander abzustimmen.Beispielsweise wird ein Adapterkabel benötigt, wenn Sie 6230HB mit 67123H verwenden möchten.

(3) Optischer Scanner mit geschlossenem Regelkreis, Modell 6231HC, auf Galvanometerbasis

Der 6231H unterstützt Blendenöffnungen von 8 mm, 10 mm, 12 mm und 15 mm.Hier wird es mit dem C-Anschluss und einem 10-mm-Y-Spiegel gezeigt.Alle Spezifikationen des Positionsdetektors gelten für unseren Servotreiber nach einer Aufwärmphase von 30 Sekunden.Alle Winkel sind in mechanischen Graden angegeben.Eine vollständige Bedienungsanleitung finden Sie im Handbuch.
Mechanisch

Bewerteter Winkelausschlag:	40°
Rotorträgheit:	0,82 g cm2, +/-10 %
Drehmomentkonstante:	1,11 x 105 Dyn cm/Ampere, +/-10 %
Maximale Rotortemperatur:	110° C
Wärmewiderstand (Rotor zu Gehäuse):	1° C/Watt, max

Elektrischer/Antriebsmechanismus

Spulenwiderstand:	1,27 Ohm, +/-10 %
Spuleninduktivität:	176 µH, +/-10 %
Gegen-EMF-Spannung:	195 µV/Grad/Sek., +/-10 %
RMS-Strom:	5,8 Ampere bei Tcase von 50° C, max
Spitzenstrom:	25 Ampere, max
Reaktionszeit für kleine Winkelschritte:	250 µs, mit ausgeglichener Belastung von 0,3 gm*cm2

Positionsdetektor

Linearität:	99,9 %, Minimum, über 20 Grad, 99,5 % typisch, über 40 Grad
Skalendrift:	Maximal 50 ppm/°C
Nulldrift:	15 µrad/°C, Maximum
Wiederholbarkeit, kurzfristig:	8 Mikroradian
Ausgangssignal, Gleichtakt:	155 µA mit AGC-Strom von 30 mA, +/-20 %
Ausgangssignal, Differenzmodus:	11,7 µA/°, bei Gleichtaktstrom von 155 µA, +/-20 %

(4) Modell 6231HB Optischer Scanner mit geschlossenem Regelkreis und beweglichem Magnet auf Galvanometerbasis

Mechanische Spezifikationen
Optische Apertur, zweiachsig, Std	8, 10 und 12	mm
Bewertete Winkelauslenkung	40	º
Rotorträgheit	0,82	gm*cm2, +/ - 10 %
Drehmomentkonstante	11.100	Dyn-cm/Ampere, +/- 10 %
Maximale Spulentemperatur	110	°C
Wärmewiderstand (Spule zu Gehäuse)	1,0	ºC/Watt, max
Elektrische Spezifikationen Antriebsmechanismus
Spulenwiderstand	1.27	Ohm, +/- 10 %
Spuleninduktivität	176	ΩH, +/- 10 %
Gegen-EMF-Spannung	195	mV/Grad/Sek., +/- 10 %
RMS-Strom	5.8	Ampere bei Tcase von 50 °C, max
Spitzenstrom	25	Ampere, max
Reaktionszeit für kleine Winkelschritte	0,25	ms, mit ausgeglichener Belastung von 0,3 gm*cm2
Positionsdetektor
Linearität	99,99	Mindestens über 20 Grad
Skalendrift	50	PPM/ºC, Maximum
Nulldrift	15	Ωrad/º C, Maximum
Wiederholbarkeit, kurzfristig	8	Mikroradianten
Ausgangssignal, Gleichtakt	155	ΩA bei AGC-Strom von 30 mA, +/-20 %
Ausgangssignal, Differenzmodus	11.7	ΩA/º, bei Gleichtaktstrom von 155 ΩA, +/-20 %
Treiber	67723

(5) Optischer Scanner mit geschlossenem Regelkreis, Modell 6240H, auf Galvanometerbasis

Das Galvanometer 6240H kann hinsichtlich Geschwindigkeit, Größe, Kosten und Genauigkeit mit typischen Strahldurchmessern von 12 mm, 15 mm, 20 mm, 25 mm und 30 mm entworfen und optimiert werden.Es wird hier mit einem 12-mm-Y-Spiegel gezeigt.Alle Spezifikationen des Positionsdetektors gelten für unseren Servotreiber nach einer Aufwärmphase von 30 Sekunden.Alle Winkel sind in mechanischem Grad angegeben.Eine vollständige Bedienungsanleitung finden Sie im Handbuch.
Mechanische Spezifikationen

Bewerteter Winkelausschlag:	40°
Rotorträgheit:	2,4 g cm2, +/-10 %
Drehmomentkonstante:	2,0 x 105 Dyn cm/Ampere, +/-10 %
Maximale Spulentemperatur:	110°C
Wärmewiderstand (Spule zu Gehäuse):	0,62°C/Watt, max

Elektrische Spezifikationen/Antriebsmechanismus

Spulenwiderstand:	1,03 Ohm, +/-10 %
Spuleninduktivität:	350 µH, +/-10 %
Gegen-EMF-Spannung:	346 µV/Grad/Sek., +/-10 %
RMS-Strom:	8,2 Ampere bei Tcase von 50°C, max
Spitzenstrom:	25 Ampere, max
Reaktionszeit für kleine Winkelschritte:	300 µs, mit 12-mm-Y-Spiegel, eingependelt auf 99 % 350 µs, mit 15 mm Y-Spiegel, eingependelt auf 99 % 650 µs, mit 20-mm-Y-Spiegel, eingependelt auf 99 %

Positionsdetektor

Linearität:	99,9 %, Minimum, über 20 Grad, 99,5 % typisch, über 40 Grad
Skalendrift:	50 PPM/°C, Maximum
Nulldrift:	Maximal 15 µrad/°C
Wiederholbarkeit, kurzfristig:	8 Mikroradian
Ausgangssignal, Gleichtakt:	155 µA mit AGC-Strom von 30 mA, +/-20 %
Ausgangssignal, Differenzmodus:	11,7 µA/°, bei Gleichtaktstrom von 155 µA, +/-20 %

1.2 Optische Galvometer der Serie 83xxK

Unsere Scanner der 83xxK-Serie bauen auf der Geschwindigkeit und Zuverlässigkeit der 62xxH-Serie auf und bieten eine noch höhere Auflösung und thermische Stabilität für die anspruchsvollsten, hochpräzisen Anwendungen.Jedes Modell verfügt über unsere erstklassige Moving-Magnet-Aktuatortechnologie und einen verbesserten Positionsdetektor, der nur bei Cambridge Technology erhältlich ist.Aufgrund der geringeren Drift und des geringeren Rauschens eignet sich die 83xxK-Serie ideal für Anwendungen, die präzise Funktionen erfordern, wie z. B. Mikrobearbeitung und Großfeldanwendungen, bei denen es auf Stabilität ankommt.
Erreichen Sie ein Höchstmaß an Scangenauigkeit, -geschwindigkeit und -zuverlässigkeit:

• Die schnellsten Motorgeschwindigkeiten der Branche mit noch höherer Auflösung und Stabilität
• Überragende Präzision und Genauigkeit, die eine qualitativ hochwertige Verarbeitungsleistung gewährleisten
• Das robuste Design unterstützt eine gleichbleibende Zuverlässigkeit über eine lange Produktlebensdauer
• Der Platzbedarf der kompakten Modelle gewährleistet eine einfache Systemintegration auf kleinem Raum
• Erhältlich mit einer breiten Palette an Spiegelgrößen (3 bis 50 mm) und Beschichtungsoptionen

Artikelnummer	8300H	8310H	8315H	8320H
Empfohlene Blendengröße (mm)	3 bis 7	3 bis 7	3 bis 7	5 bis 10
Wellenlängenoptionen	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Breitbandbeschichtungen: 350 nm – 12 Ωm
Maximaler Scanwinkel (Grad)	40°	40°	40°	40°
Rotorträgheit (gm·cm2, ±10 %)	0,013	0,018	0,028	0,125
Drehmomentkonstante (dyn·cm/Ampere, ±10 %)	1,20x104	2,79 x 104	3,78 x 104	6,17x104
Maximale Rotortemperatur (°C)	110°	110°	110°	110°
Wärmewiderstand (Rotor zu Gehäuse) (°C/Watt, max.)	3.8	2,0	1,0	1,0
Spulenwiderstand (Ohm, ±10 %)	2.14	3.7	2.5	2,79
Spuleninduktivität (ΩH, ±10 %)	52	109	94	180
Gegen-EMF-Spannung (ΩV/°/s, ±10 %)	20.9	48,7	66	108
Effektivstrom (A bei Tcase = 50 °C, maximal)	2.3	2.4	4.1	3.9
Spitzenstrom (A, maximal)	6	8	20	20
Kleinwinkel-Sprungreaktion1 (typisch)	3 mm Y-Spiegel 130 Ω	3 mm Y-Spiegel 100 Ω	3 mm Y-Spiegel 130 Ω	5 mm Y-Spiegel 250 Ω
Gewicht (Gramm, typisch)	13.3	18	25.8	42,5
Abmessung (mm)	12,7x29	12,7x37,3	12,7x53,8	15,3x52

Artikelnummer	8330H	8331H	8340H	8350H	8360H
Empfohlene Blendengröße (mm)	8 bis 15	8 bis 15	12 bis 25	25 bis 75	30 bis 100
Wellenlängenoptionen	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Breitbandbeschichtungen: 350 nm – 12 Ωm
Maximaler Scanwinkel (Grad)	40°	40°	40°	40°	40°
Rotorträgheit (gm·cm2, ±10 %)	0,97	0,82	2.4	15.6	47,5
Drehmomentkonstante (dyn·cm/Ampere, ±10 %)	1,31x105	1,11x105	2,0x105	7,08x105	8,5x105
Maximale Rotortemperatur (°C)	110	110	110	110	110
Wärmewiderstand (Rotor zu Gehäuse) (°C/Watt, max.)	0,8	1,0	0,62	0,35	0,2
Spulenwiderstand (Ohm, ±10 %)	1.07	1.27	1.03	1,69	0,60
Spuleninduktivität (ΩH, ±10 %)	173	176	350	1030	530
Gegen-EMF-Spannung (ΩV/°/s, ±10 %)	229	195	346	1220	1480
Effektivstrom (A bei Tcase = 50 °C, maximal)	7.1	5.8	8.2	7.1	12
Spitzenstrom (A, maximal)	25	25	25	20	40
Kleinwinkel-Sprungreaktion1 (typisch)	10mm Spiegel 250us	10mm Y-Spiegel 250us	15mm Y-Spiegel 350us	50 mm Y-Spiegel 3 ms	50 mm Y-Spiegel 2,1 ms
Gewicht (Gramm, typisch)	267	142	356	590	1200
Abmessung (mm)	33x73	33x68,2	33x86,5	40,6x113,4	40,6x159,9

Positionsdetektor (gemeinsame Spezifikationen für alle Modelle):

Linearität	99,9 % mindestens, über 20°;99,5 % typisch, über 40°
Skalendrift	Maximal 15 ppm/°C
Nulldrift	5 Ωrad/°C, maximal
Wiederholbarkeit, kurzfristig	8 Ωrad
Ausgangssignal, Gleichtakt	Mindestens 283 ΩA, mit AGC-Strom von 60 mA
Ausgangssignal, Differenzmodus	22,6 ΩA/° (±2,5 %) bei Gleichtaktstrom von 283 ΩA
Ausgangssignal, Gleichtakt-zu-Differenzial-Verhältnis	12,5 (±2,5 %)

1.3 Optischer Scanner mit kapazitivem Positionsdetektor Modell 6870 mit beweglichem Magnet

Unterstützt Strahlöffnungen von 12 mm und 15 mm.Alle Spezifikationen des Positionsdetektors gelten für unseren Servotreiber nach einer Aufwärmphase von 30 Sekunden.Alle Winkel sind in mechanischem Grad angegeben.Eine vollständige Bedienungsanleitung finden Sie im Handbuch.
Mechanische Spezifikationen

Bewerteter Winkelausschlag:	40°
Rotorträgheit:	2,0 g*cm2, +/-10 %
Drehmomentkonstante:	1,8 x 105 Dyn-cm/Ampere, +/-10 %
Maximale Spulentemperatur:	110°C
Wärmewiderstand (Spule zu Gehäuse):	1,0°C/Watt, max
Abmessungen	40,6 x 73,2 mm

Elektrische Spezifikationen/Antriebsmechanismus

Spulenwiderstand:	1,4 Ohm, +/-10 %
Spuleninduktivität:	275 uH, +/-10 %
Gegen-EMF-Spannung:	0,3 mV/Grad/Sek., +/-10 %
RMS-Strom:	5,3 Ampere bei Tcase von 50°C, max
Spitzenstrom:	25 Ampere, max
Reaktionszeit für kleine Winkelschritte:	0,7 ms, mit ausgeglichener Last von 2,0 gm*cm2

Positionsdetektor

Linearität:	99,9 %, Minimum, über 40 Grad
Skalendrift:	Maximal 50 ppm/°C
Nulldrift:	15 Mikrorad/°C, Maximum
Wiederholbarkeit, kurzfristig:	8 Mikroradian
Ausgangssignal, Gleichtakt:	585 Mikroampere mit AGC-Spannung von 10 VDC, +/-20 %
Ausgangssignal, Differenzmodus:	14,5 µA/Grad, bei Gleichtaktstrom von 585 µA, +/-20 %

1.4 Optischer Scanner mit kapazitivem Positionsdetektor Modell 6880 mit beweglichem Magnet

Unterstützt Strahlöffnungen von 20 mm und 30 mm.

• 6880 verfügt über einen D-Sub-9-Anschluss und +/-40o optisch
• 6880A verfügt über ein MiniCT-Splitkabel und +/-40 ° optisch
• 6880M verfügt über einen D-Sub-9-Anschluss und +/-20o optisch
• 6880MA verfügt über ein MiniCT-Splitkabel und +/-20 o optisch
• 6880M140 verfügt über einen D-Sub-9-Anschluss und +/-60o optisch
• 6880MA140 verfügt über ein MiniCT-Splitkabel und +/-60 ° optisch

Alle Spezifikationen des Positionsdetektors gelten für unseren Servotreiber nach einer Aufwärmphase von 30 Sekunden.Alle Winkel sind in mechanischen Graden angegeben.Eine vollständige Bedienungsanleitung finden Sie im Handbuch.
Mechanische Spezifikationen

Bewerteter Winkelausschlag:	40°
Rotorträgheit:	6,4 g*cm2, +/-10 %
Drehmomentkonstante:	2,54 x 105 Dyn-cm/Ampere, +/-10 %
Maximale Spulentemperatur:	110°C
Wärmewiderstand (Spule zu Gehäuse):	0,75°C/Watt, max
Abmessungen	40,6 x 75,1 mm

Elektrische Spezifikationen/Antriebsmechanismus

Spulenwiderstand:	1,0 Ohm, +/-10 %
Spuleninduktivität:	280 uH, +/-10 %
Gegen-EMF-Spannung:	0,44 mV/Grad/Sek., +/-10 %
RMS-Strom:	7,5 Ampere bei Tcase von 50 °C, max
Spitzenstrom:	25 Ampere, max
Reaktionszeit für kleine Winkelschritte:	0,9 ms, mit ausgeglichener, trägheitsangepasster Last

Positionsdetektor

Linearität:	99,9 %, Minimum, über 40 Grad
Skalendrift:	Maximal 50 ppm/°C
Nulldrift:	10 Mikrorad/°C, Maximum
Wiederholbarkeit, kurzfristig:	8 Mikroradian
Ausgangssignal, Gleichtakt:	970 Mikroampere mit AGC-Spannung von 10 VDC, +/-20 %
Ausgangssignal, Differenzmodus:	22 µA/Grad, bei Gleichtaktstrom 970 µA, +/- 20 %

1.5 Optischer Scanner auf Galvanometerbasis mit beweglicher Spule und geschlossenem Regelkreis, Modell 6450, mit kapazitivem Positionsdetektor

Unterstützt 12-mm-Blenden.Alle Positionsdetektorspezifikationen gelten für unsere Servotreiber nach einer Aufwärmphase von 30 Sekunden.Alle Winkel sind in mechanischen Graden angegeben.Eine vollständige Bedienungsanleitung finden Sie im Handbuch.
Mechanische Spezifikationen

Bewerteter Winkelausschlag:	40°
Rotorträgheit:	2,3 g*cm2, +/-10 %
Drehmomentkonstante:	0,45 x 106 Dyn-cm/Ampere, +/-10 %
Maximale Spulentemperatur:	150°C
Wärmewiderstand (Spule zu Gehäuse):	5,0°C/Watt, max
Abmessungen	41,2 x 108,2 mm

Elektrische Spezifikationen/Antriebsmechanismus

Spulenwiderstand:	4,0 Ohm, +/-10 %
Spuleninduktivität:	450 uH, +/-10 %
Gegen-EMF-Spannung:	0,8 mV/Grad/Sek., +/-10 %
RMS-Strom:	1,8 Ampere bei Tcase von 50°C, max
Spitzenstrom:	6,0 Ampere, max
Reaktionszeit für kleine Winkelschritte:	2,0 ms, mit ausgeglichener, trägheitsangepasster Last

Positionsdetektor

Linearität:	99,9 %, Minimum, über 40 Grad
Skalendrift:	Maximal 50 ppm/°C
Nulldrift:	15 Mikrorad/°C, Maximum
Wiederholbarkeit, kurzfristig:	2 Mikroradian
Ausgangssignal, Gleichtakt:	970 Mikroampere mit AGC-Spannung von 10 VDC, +/-20 %
Ausgangssignal, Differenzmodus:	21,5 µA/Grad, bei Gleichtaktstrom 970 µA, +/-20 %

Treiber: 67045

2. Servoelektronik

Unsere leistungsstarken PID-Treiber sind voll ausgestattete Servos, die in kompakten, zweiachsigen und leistungsstarken Konfigurationen erhältlich sind.Unsere Treiberlösungen bieten sowohl Genauigkeit als auch Leistung und unterstützen selbst die anspruchsvollsten Anwendungen, die hohe Geschwindigkeiten mit hoher Wiederholgenauigkeit, Linearität und Stabilität erfordern.Die Kombination aus Größe, Leistung und Flexibilität macht unsere Analogservos zur idealen Wahl für Ihre integrierten Scansysteme.
Erhalten Sie ein gutes Preis-Leistungs-Verhältnis in kompakter Größe mit maximaler Antriebsleistung

• Entwickelt für Stabilität und Kontrolle mit hoher Bandbreite, die maximalen Durchsatz ermöglicht
• Kompakte Produktgrößen sorgen für eine flexible und einfache Integration in komplexe Systeme
• Integrierte Schutzschaltungen sorgen für Zuverlässigkeit bei Evaluierung und Betrieb
• Enthält praktische Ausgänge für Galvanometer-Positions-, Fehler- und Geschwindigkeitssignale
• Vollständig optimierte Leistung mit Scanprodukten von Cambridge Technology

2,1 Analoge Servotreiber

(1) Liste und Vergleich von 671, 672 und 673

Artikelnummer	Einzelmodell der Serie 671	Einzelmodell der Serie 672	673-Serie Dual
Ausgangsstufe	Differential	Single-Ended	Differential
Analoge Eingangsimpedanz	200 K +/- 1 % Ohm (Differenz) 100 K +/- 1 % Ohm (Single Ended)	200 K +/- 1 % Ohm (Differenz) 100 K +/- 1 % Ohm (Single Ended)	200 K +/- 1 % Ohm (Differenz) 100 K +/- 1 % Ohm (Single Ended)
Analogausgangsimpedanz	1K +/- 1 % Ohm (für alle anderen Beobachtungsausgänge)	1K +/- 1 % Ohm (für alle anderen Beobachtungsausgänge)	2K +/- 1 % Ohm (für die Positionsausgangs- und Stromüberwachungs-Beobachtungspins) 4,75 k +/- 1 % Ohm für alle anderen Beobachtungspins
Skalierungsfaktor für die Positionseingabe	0,5 Volt/mechanisches Grad (2 Grad/Volt), andere Konfigurationen verfügbar	0,5 Volt/mechanisches Grad (40°-System), 0,67 Volt/Grad (30°-System)	0,5 Volt/mechanisches Grad (2 Grad/Volt), andere Konfigurationen verfügbar
Positionseingabebereich	+/- 10 Volt, maximal	+/- 10 Volt, maximal	+/- 10 Volt, maximal
Positionsversatzbereich	+/- 5 % des Eingangsbereichs, typisch	+/- 5 % des Eingangsbereichs, typisch	+/- 5 % des Eingangsbereichs, typisch
Digitaler Positionseingabebereich	216 DAC-Zählungen	N / A	N / A
Nichtlinearität des 16-Bit-Digitaleingangs	Maximal 0,006 % des Skalenendwerts	N / A	N / A
Skalierungsfaktor für die Positionsausgabe	0,5 Volt/Grad	0,5 Volt/Grad	0,5 Volt/Grad
Fehlerausgabe-Skalierungsfaktor	0,5 Volt/Grad	0,5 Volt/Grad	N / A
Skalierungsfaktor für die Geschwindigkeitsausgabe	Analoger Ausgang (skaliert durch Verstärkung des Positionsdifferenzierers)	Analoger Ausgang (skaliert durch Verstärkung des Positionsdifferenzierers)	Analoger Ausgang (skaliert durch Verstärkung des Positionsdifferenzierers)
Fehlerausgang	Offener Kollektor: 1 kOhm Ausgangsimpedanz (Pull auf -15 V), mit 10 mA Senkenfähigkeit	TTL-Ausgang mit einem 100k-Widerstand auf eine +5V-Versorgungsspannung hochgezogen.Hoher Pegel = 2,5 V, niedriger Pegel = 0 V	CMOS-Ausgang mit 4,75 kOhm in Reihe. Hoher Pegel = 11,5 V, niedriger Pegel = 0,05 V
Temperaturstabilität der Elektronik	20 ppm pro °C	20 ppm pro °C	20 ppm pro °C
Anforderungen an die Stromversorgung	Konfigurationen mit +/- 15 bis +/- 28 VDC verfügbar	Konfigurationen mit +/- 15 bis +/- 28 VDC verfügbar	Konfigurationen mit +/- 15 bis +/- 28 VDC verfügbar
Maximale Antriebsstrombegrenzung	10 Ampere Spitze1 5 Ampere Effektivwert (abhängig von Stromversorgung und Last)	10 Ampere Spitze 5 Ampere Effektivwert (abhängig von Stromversorgung und Last)	10 Ampere Spitze 5 Ampere Effektivwert (abhängig von Stromversorgung und Last)
Betriebstemperaturbereich	0 - 50°C	0 - 50°C	0 - 50°C
Abmessungen (Platine mit Kühlkörperhalterung; ungefähre Angaben, cm)	10,16 x 6,68 x 2,69 cm	5,40 x 6,03 x 2,69 cm	10,03 x 7,75 x 3,07 cm

(2) MicroMax® Modell 677XX Einzelachse

MERKMALE:

• Kleinster Servotreiber für kompakte, kostengünstige Systemintegration
• Positions-, Fehler- und Geschwindigkeitsausgangssignale
• Eingabeskalierung und Offset-Anpassung
• Integrierte Schutzschaltung

Der nicht integrierende Treiber MicroMax Modell 677XX Klasse 0 bietet ein äußerst kompaktes, leistungsstarkes und voll ausgestattetes Servopaket.Mit einer Breite von nur 2 Zoll und einer Länge von nur 2,5 Zoll gehört er zu den kleinsten im Handel erhältlichen Servotreibern und ermöglicht so eine einfachere Integration in Ihre Scanlösung.Mit automatischer Verstärkungsregelung (AGC), rauscharmer Systemdämpfung, Linearitätskompensation und hochstabilen Komponenten bietet das 677XX-Servo eine hohe Qualität und stabile Positionierung.

Das MicroMax-Modell 677XX wurde im Hinblick auf Flexibilität entwickelt und verfügt über differenzielle Analogeingänge, flexible Stromversorgungskonfigurationen und Positionierungssteuerung, die eine Optimierung der Positionierungswinkel, Geschwindigkeit und Genauigkeit des Systems ermöglichen.Systempositions-, Geschwindigkeits- und Fehlerausgangssignale ermöglichen eine einfache und genaue Integration in komplexe Scansystemanwendungen.Integrierte Montageteile, flache Steckverbinder und die insgesamt geringe Größe ermöglichen kompakte Systemdesigns mit einfacher Integration.

Der neue einachsige Servotreiber MicroMax 677XX in kleinerer Größe kann für optimale Leistung mit unseren optischen Scannern auf Galvanometerbasis 6200 und 6800 mit geschlossenem Regelkreis konfiguriert werden.In Verbindung mit unserer patentierten Galvanometertechnologie zur Positionserkennung bietet der MicroMax 677XX eine verbesserte Zeit- und Temperaturstabilität, ohne dass eine thermische Kompensation erforderlich ist.Die integrierte Schutzschaltung gewährleistet eine zuverlässige Systemsteuerung während der Integration und des Betriebs.Um einen sicheren Betrieb und eine längere Produktlebensdauer zu gewährleisten, überwacht und steuert der MicroMax 677XX die Galvanometer-Effektivleistung und verfügt über eine Sockelsicherung für zusätzlichen Systemschutz.Es nutzt außerdem die Servosignalkonditionierung, um die kontrollierte Leistung innerhalb der Nennwinkelauslenkungsgrenzen aufrechtzuerhalten.Diese Kombination aus Größe, Flexibilität und Preis machen das MicroMax-Modell 677XX zur idealen Wahl, wenn ein hohes Maß an Geschwindigkeit und Leistung in einer kompaktesten Umgebung erforderlich ist.

Spezifikationen:

Analoge Eingangsimpedanz	400K +/-1 % Ohm (Differenz)
	200K +/-1 % Ohm (Single Ended)
Analogausgangsimpedanz	1K +/-1 % Ohm (für alle anderen Beobachtungsausgänge)
Skalierungsfaktor für die Positionseingabe	0,5 Volt/mechanisches Grad (40o-System), 0,67 Volt/Grad (30o-System)
Positionseingabebereich	+/-10 Volt, maximal
Positionsversatzbereich	+/-10 Volt
Skalierungsfaktor für die Positionsausgabe	0,5 Volt/Grad
Fehlerausgabe-Skalierungsfaktor	0,5 Volt/Grad
Skalierungsfaktor für die Geschwindigkeitsausgabe	Analoger Ausgang (skaliert durch Verstärkung des Positionsdifferenzierers)
Anforderungen an die Stromversorgung	Konfigurationen mit +/-15 bis +/-28 VDC verfügbar
Maximale Antriebsstrombegrenzung	10 Ampere Spitze, 5 Ampere Effektivwert (abhängig von Stromversorgung und Last)
Betriebstemperaturbereich	0 -50 °C
Größe	5,08 cm x 6,35 cm x 2,69 cm

Die Servoplatine 677 ist in verschiedenen Konfigurationen erhältlich, wie unten beschrieben:

(3)Das MicroMax® Modell 673XX Dual Axis

Die MicroMax® Modell 673XX Dual-Achsen-Treiberplatine: Unser Dual-Achsen-Servo bietet integrierende oder nicht-integrierende Servoschleifenkonfigurationen, Fehler- und/oder Anstiegsgeschwindigkeits-Eingangssignalaufbereitung und hochstabile Komponenten für eine äußerst genaue Positionierung in Anwendungen, die beste Wiederholbarkeit und Linearität erfordern , Stabilität und Kosten in einem sehr kompakten System.Flache Steckverbinder und das zweiachsige Design des 673XX ermöglichen eine einfache Integration in jedes System, während die integrierte Systemkonditionierung und Statusüberwachung eine vollständige und zuverlässige Systemsteuerung gewährleistet.

(4) Servotreiber MicroMax® 671XX Einzelachse

Das MicroMax® 671XX-Treiberboard: Unsere fortschrittliche Servotopologie und die Verfügbarkeit der Fehlerintegration der Klasse 1 sorgen für hervorragende Positionierungswiederholbarkeit, Genauigkeit und Stabilität in einer kompakten Einzelachsenkonfiguration.Hochstabile Komponenten sorgen für eine hervorragende Zeit- und Temperaturstabilität.Die integrierte Systemkonditionierung und Statusüberwachung gewährleistet eine vollständige und zuverlässige Systemsteuerung während der Integration und des Betriebs.
Mit den Servotreibern 671 und 670 bieten wir eine digitale Eingangsoption an.Die parallele digitale Schnittstelle Modell 6757 ist ein Modul, das auf dem MicroMax-Servocontroller montiert wird.Dadurch kann der Benutzer einen parallelen digitalen 16-BIT-Positionsbefehl bereitstellen.Es gibt außerdem vier Steuerleitungen, die es dem Benutzer ermöglichen, jedes Eingangsmodul über einen 16-BIT-Datenbus anzusprechen und zu steuern.Der Servotreiber lässt sich einfach so konfigurieren, dass er zwischen digitaler und analoger Positionsbefehlssteuerung umschaltet.Jedes Modul wird mit einem passenden Single-Ended-Kabel geliefert.Für jeden Scanner wird ein Modul benötigt.Dies ist optional und nur erforderlich, wenn ein digitaler Befehl verwendet wird.Diese Option kann problemlos zu einem späteren Zeitpunkt hinzugefügt werden.

Die Servoplatine 671 ist in verschiedenen Konfigurationen erhältlich, wie unten beschrieben:

(5) Servotreiber MicroMax® 670XX Einzelachse

Da die Komplexität und die Spezifikationsanforderungen heutiger optischer Systeme zunehmen, steigt auch der Bedarf an leistungsstarken, hochpräzisen und kompakten Spiegelpositionierungssystemen.Das MicroMaxTM-System der Serie 670 wurde für Anwendungen entwickelt, die hohe Leistungsspezifikationen erfordern.

Das einachsige Spiegelpositionierungssystem auf Platinenebene der Serie 670 besteht aus einem

Einkanal-Servoverstärker auf einer 2,50 x 4,00 Zoll großen Platine und einem Hochleistungsscanner.Der Scanner ist für einen bestimmten Bereich von Trägheitslasten ausgelegt und ermöglicht die präzise Steuerung von Spiegeln mit Trägheiten von weniger als 0,001 gm-cm2 bis über 100.000 gm-cm2.

Alle Winkel sind in mechanischem Grad angegeben.Alle Angaben gelten nach einer Aufwärmphase von 1 Minute.

Analoge Eingangsimpedanz	200K + 1 % Ohm (Differenz); 100K + 1 % Ohm (Single Ended)
Ausgangsimpedanz positionieren	1K + 1 % Ohm (für alle Beobachtungsausgänge)
Skalierungsfaktor für die Positionseingabe	0,5 Volt/Volt (2V/Volt)
Analoger Positionseingabebereich	+ 10 Volt max
Digitaler Positionseingabebereich	216 DAC-Zählungen
Nichtlinearität des 16-Bit-Digitaleingangs	0,006 % vom Endwert, max
Positionsversatzbereich	+ 2 Volt
Pos.Ausgabeskalierungsfaktor	0,5 Volt/o
Fehlerausgabe-Skalierungsfaktor	0,5 Volt/o
Skalierungsfaktor für die Geschwindigkeitsausgabe	Analog (skaliert durch Verstärkung des Positionsdifferenzierers)
Fehlerausgang	Offener Kollektor, 1 kOhm Ausgangsimpedanz (Pull auf –15 V), mit 10 mA Senkenfähigkeit
Temperaturstabilität der Elektronik	20 ppm pro °C
Anforderungen an die Eingangsspannung	+/-15 bis +/-28 VDC (Strom variiert je nach Motorkonfiguration)
Maximaler Antriebsstromgrenzwert, Spitze	10 Ampere
Maximaler Antriebsstromgrenzwert, RMS	5 Ampere (je nach Stromversorgung, Last und Kühlkörper).
Betriebstemperaturbereich	0 - 50°C
Größe	4,0 Zoll x 2 Zoll x 1,06 Zoll;10,16 cm x 6,35 cm x 2,69 cm
Gewicht	3,07 Unzen (87 Gramm)

2.2 Digitale Servotreiber

Unsere digitalen Servotreiber verfügen über Selbstkalibrierung, Zustandsraumsteuerung und Optimierung der Befehlseingabe – Funktionen, die sich ideal für Scananwendungen eignen, die höchste Geschwindigkeiten und Genauigkeit erfordern.Die patentierte Technologie der Treiber bietet maximale Systemleistung, Flexibilität und Benutzerfreundlichkeit mit integrierten Prozessoren, die die Scankomponenten bei jedem Einschalten des Systems charakterisieren.Für eine einfache Integration verfügen unsere kompakten DC-Servomodelle über flexible Stromversorgungskonfigurationen, integrierte Montageteile und flache Steckverbinder.

Übernehmen Sie die volle Kontrolle mit unseren einfach zu integrierenden Hochleistungsservos

• Simulationsbasierte Vorfilteralgorithmen zur Optimierung der Bewegungssteuerung
• Selbstoptimierung und Startkalibrierung sorgen für geringere Systemherstellungskosten
• Der vereinfachte Außendienst erhöht die Einsparungen und die Systemverfügbarkeit
• Der kompakte, flexible Servo-Footprint lässt sich in komplexen Systemen einfach konfigurieren
• Optimierte Leistung mit Scanprodukten von Cambridge Technology

Artikelnummer	DC900-Modell	DC2000-Modell	DC3000 Plus-Modell (geräuscharm)
Anzahl der Achsen	Einzel	Dual	Dual
Befehlseingabe	Analog (±5 V Differenz, ±10 V Single-Ended) XY2-100 Hochgeschwindigkeits-Seriell-Digital	XY2-100 Hochgeschwindigkeits-Seriell-Digital	XY2-100 Hochgeschwindigkeits-Seriell-Digital
Analoge Eingangsimpedanz	400 K +/-1 % Ohm (Differenz) 200 K +/-1 % Ohm (Single Ended)	—	—
Analogausgangsimpedanz	1K +/-1 % Ohm (für alle Beobachtungsausgänge)	Der nicht terminierte Ausgang von OPA2227, <1Ω	Der nicht terminierte Ausgang von OPA2227, <1Ω
Skalierungsfaktor für die Positionseingabe	0,50 Volt/Grad (40°-System) 0,67 Volt/Grad (30°-System) 1,00 Volt/Grad (20°-System)	—	—
Analoger Positionseingabebereich	+/- 10 Volt max	—	—
Skalierungsfaktor für die Positionsausgabe	0,5 Volt/Grad	0,333 V/Grad nicht differenziell	0,333 V/Grad nicht differenziell
Anforderungen an die Stromversorgung	Konfigurationen mit +/-15 bis +/-32 VDC verfügbar	Konfigurationen mit +/-15 bis +/-32 VDC verfügbar	Konfigurationen mit +/-15 bis +/-28 VDC verfügbar
Maximale Antriebsstrombegrenzung	8 Ampere Spitze, 5 Ampere Effektivwert (abhängig von Stromversorgung und Last)	10 Ampere Spitze, 2,5 Ampere Effektivwert (pro Achse) (abhängig von Stromversorgung und Last)	20 Ampere Spitze, 5 Ampere Effektivwert (pro Achse) (abhängig von Stromversorgung und Last)
Ruhestrom	15W	16W	11,5 W
Dither (RMS)	8 Ωrad	7 Ωrad	4 Ωrad
Betriebstemperaturbereich	0 - 50°C	0 - 50°C	0 - 50°C
Abmessungen1	5,14 x 10,48 x 4,45 cm	10,50 x 7,50 x 6,44 cm	10,50 x 7,50 x 6,44 cm

Nähere Informationen zu den Galvos der CTI-Serie erhalten Sie hierHier herunterladen.
