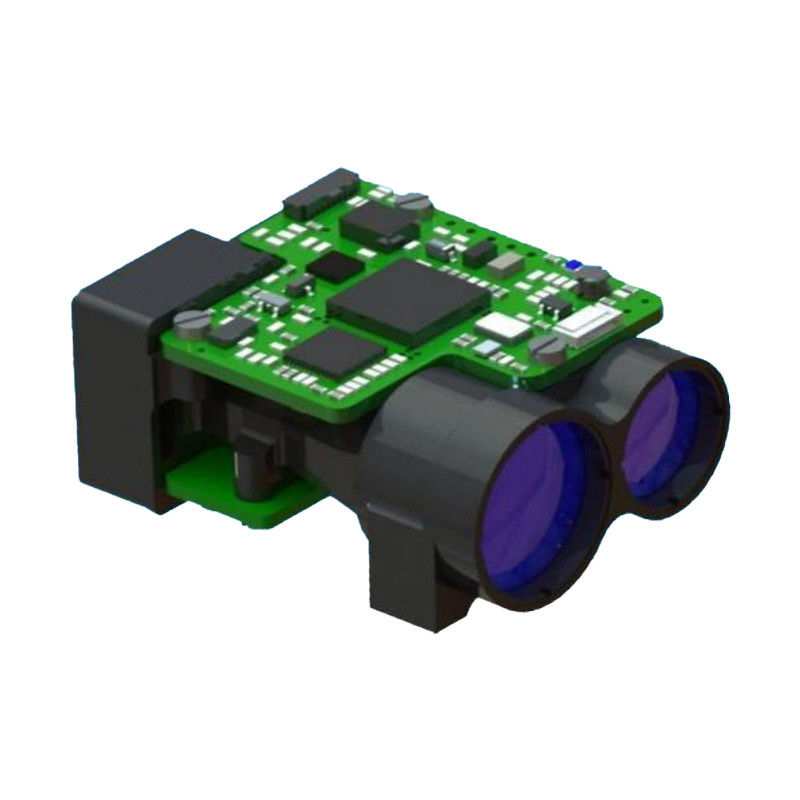

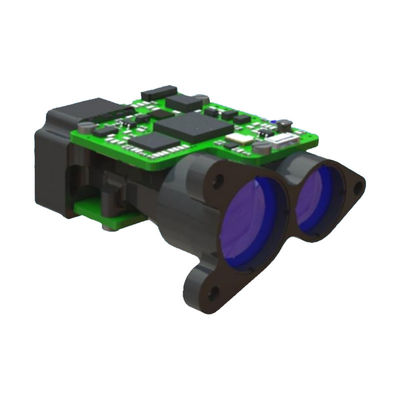

Kleine und mittlere Laserdistanzmessgeräte sind kompakter
1. Laserfernmessgeräte der Serie STDY-DA und STDY-YA
Der Laser-Fernmessgerät der Serie STDY-DA und STDY-YA ist kompakt in der Konstruktion und einfach zu integrieren.Die Merkmale sind eine lange Lebensdauer und ein geringer Stromverbrauch. Und es ist weit verbreitet in der Luft-Kapsel, Fahrzeug Drehscheibe, handgeführte Beobachtungsinstrument, Höhenmesser, Teleskop, Kanonensicht, Kanonensicht Projekt und andere fotoelektrische Ausrüstung verwendet, um Luftfahrt zu erfüllen,Schiff, Fahrzeug, Polizei, Eisenbahn, Elektrizität, Kommunikation, Geologie, Bauwesen, Brandschutz, Forstwirtschaft, Außenanwendungen und andere Anwendungen.
(1) STDY-DA1xxx-Serie
| Modell |
StdY-DA1000 |
StdY-DA1500 |
| Wellenlänge |
905 nm |
| Reichweite |
20 m bis 1000 m |
20 m bis 1500 m |
| Genauigkeit im Bereich |
≤ ± 2 m |
| Frequenzbereich |
1 Hz |
| Genaue Rate |
≥ 98% |
| Aufnahmeöffnung |
17 mm |
| Verbindungsstück |
TTL |
| Versorgungsspannung |
5V±0,5V |
| Stromverbrauch |
≤ 2 W |
| Abmessung |
45 mm x 44 mm x 21 mm |
| Gewicht |
≤ 35 g |
| Betriebstemperatur |
-40°C bis +55°C |
(2) STDY-DA2xxx-Serie
| Modell |
StdY-DA2000 |
StdY-DA2500 |
| Wellenlänge |
905 nm |
| Reichweite |
20 m bis 2000 m |
30 m bis 2500 m |
| Genauigkeit im Bereich |
≤ ± 2 m |
| Frequenzbereich |
1 Hz |
| Genaue Rate |
≥ 98% |
| Aufnahmeöffnung |
17 mm |
| Verbindungsstück |
TTL |
| Versorgungsspannung |
5V±0,5V |
| Stromverbrauch |
≤ 2 W |
| Abmessung |
50.5mm x 37mm x 22mm |
| Gewicht |
≤ 45 g |
| Betriebstemperatur |
-40°C bis +55°C |
(3) STDY-DA3xxx-Serie
| Modell |
StdY-DA3000 |
StdY-DA3500 |
| Wellenlänge |
905 nm |
| Reichweite |
20 m bis 3000 m |
30 m bis 3500 m |
| Genauigkeit im Bereich |
≤ ± 2 m |
| Frequenzbereich |
1 Hz |
| Genaue Rate |
≥ 98% |
| Aufnahmeöffnung |
24 mm |
| Verbindungsstück |
TTL |
| Versorgungsspannung |
5V±0,5V |
| Stromverbrauch |
≤ 2 W |
| Abmessung |
50 mm x 49,5 mm x 29 mm |
| Gewicht |
≤ 65 g |
| Betriebstemperatur |
-40°C bis +55°C |
(4) STDY-YA2xxx-Serie
| Modell |
StdY-YA2000 |
StdY-YA2500 |
| Wellenlänge |
1550 nm |
| Reichweite |
30 m bis 2000 m |
30 m bis 2500 m |
| Genauigkeit im Bereich |
≤ ± 2 m |
| Frequenzbereich |
1 Hz |
| Genaue Rate |
≥ 98% |
| Aufnahmeöffnung |
17 mm |
| Verbindungsstück |
TTL |
| Versorgungsspannung |
5V±0,5V |
| Stromverbrauch |
≤ 3 W |
| Abmessung |
51 mm x 37 mm x 22 mm |
| Gewicht |
≤ 45 g |
| Betriebstemperatur |
-40°C bis +55°C |
(5) STDY-YA2xxxA-Serie
| Modell |
StdY-YA2000A |
StdY-YA2500A |
| Wellenlänge |
1550 nm |
| Reichweite |
30 m bis 2000 m |
30 m bis 2500 m |
| Genauigkeit im Bereich |
≤ ± 2 m |
| Frequenzbereich |
1 Hz |
| Genaue Rate |
≥ 98% |
| Aufnahmeöffnung |
17 mm |
| Verbindungsstück |
TTL |
| Versorgungsspannung |
5V±0,5V |
| Stromverbrauch |
≤ 3 W |
| Abmessung |
50.5mmx45.5mmx29mm |
| Gewicht |
≤ 45 g |
| Betriebstemperatur |
-40°C bis +55°C |
(6) STDY-YA3000 und STDY-YA3000A
| Modell |
StdY-YA3000 |
StdY-YA3000A |
| Wellenlänge |
1550 nm |
| Reichweite |
30 m bis 3000 m |
| Genauigkeit im Bereich |
≤ ± 2 m |
| Frequenzbereich |
1 Hz |
| Genaue Rate |
≥ 98% |
| Aufnahmeöffnung |
24 mm |
| Verbindungsstück |
TTL |
| Versorgungsspannung |
5V±0,5V |
| Stromverbrauch |
≤ 3 W |
| Abmessung |
51 mm x 50 mm x 29 mm |
51 mm x 55 mm x 40 mm |
| Gewicht |
≤ 65 g |
| Betriebstemperatur |
-40°C bis +55°C |
2. STDY-DYC-Serie Kleiner und mittlerer Laserfernmessgerät
Die STDY-DYC-Serie kleiner und mittlerer Laserfernmessgeräte ist kompakt, einfach zu installieren und zu bedienen.Die Merkmale sind eine lange Lebensdauer und ein geringer Stromverbrauch. Es kann eine tiefe Anpassung nach verschiedenen Bedürfnissen bieten. Und es wird weit verbreitet in der Luft-Pod, Fahrzeug Drehteller, Handbeobachtungsinstrument, Höhenmesser, Teleskop, Gewehrsicht,Projekte für Schusswaffen und andere fotoelektrische Geräte, für Luftfahrt, Schiff, Fahrzeug, Polizei, Eisenbahn, Elektrizität, Kommunikation, Geologie, Bauwesen, Brandschutz, Forstwirtschaft, Außenanwendungen und andere Anwendungen.
(1) STDY-DYCx000-Serie
| Modell |
StdY-DYC3000 |
StdY-DYC4000 |
StdY-DYC5000 |
| Wellenlänge |
1535 nm |
1535 nm |
1535 nm |
| Reichweite |
15 m bis 3000 m |
50 m bis 4000 m |
50 m bis 5000 m |
| Genauigkeit im Bereich |
≤ ± 2 m |
≤ ± 2 m |
≤ ± 2 m |
| Frequenzbereich |
≥ 1 Hz |
≥ 1 Hz |
≥ 1 Hz |
| Genaue Rate |
≥ 98% |
≥ 98% |
≥ 98% |
| Divergenzwinkel |
≤ 0,65 mrad |
≤ 0,6 mrad |
≤ 0,7 mrad |
| Aufnahmeöffnung |
18 mm |
21 mm |
25 mm |
| Verbindungsstück |
TTL |
RS422 |
RS422 |
| Versorgungsspannung |
12V±2V |
12V±2V |
12V±2V |
| Stromverbrauch |
≤ 2 W |
≤ 3 W |
≤ 3 W |
| Abmessung |
50 mm x 36 mm x 24 mm |
57 mm x 50 mm x 30 mm |
61 mm x 43 mm x 32 mm |
| Gewicht |
≤ 56 g |
≤ 75 g |
≤ 85 g |
| Betriebstemperatur |
-40°C bis +55°C |
-40°C bis +55°C |
-40°C bis +55°C |
| Modell |
StdY-DYC6000 |
StdY-DYC700 |
StdY-DYC8000 |
StdY-DYC9000 |
| Wellenlänge |
1535 nm |
1535 nm |
1535 nm |
1535 nm |
| Reichweite |
20 m bis 6000 m |
20 m bis 7000 m |
80 m bis 8000 m |
80 m bis 9000 m |
| Genauigkeit im Bereich |
≤ ± 2 m |
≤ ± 2 m |
≤ ± 2 m |
≤ ± 2 m |
| Frequenzbereich |
≥ 1 Hz |
≥ 1 Hz |
≥ 1 Hz |
≥ 1 Hz |
| Genaue Rate |
≥ 98% |
≥ 98% |
≥ 98% |
≥ 98% |
| Divergenzwinkel |
≤ 0,3 mrad |
≤ 0,3 mrad |
≤ 0,5 mrad |
≤ 0,5 mrad |
| Aufnahmeöffnung |
34 mm |
34 mm |
42 mm |
42 mm |
| Verbindungsstück |
RS422 |
RS422 |
RS422 |
RS422 |
| Versorgungsspannung |
7.5V±1,5V |
7.5V±1,5V |
12V±2V |
12V±2V |
| Stromverbrauch |
≤ 2 W |
≤ 2 W |
≤ 3 W |
≤ 3 W |
| Abmessung |
80x59x45 mm |
80x59x45 mm |
86x66x45 mm |
86x66x45 mm |
| Gewicht |
≤ 120 g |
≤ 120 g |
≤ 145 g |
≤ 145 g |
| Betriebstemperatur |
-40°C bis +55°C |
-40°C bis +55°C |
-40°C bis +55°C |
-40°C bis +55°C |
(2) STDY-DYCx000A-Serie
| Modell |
StdY-DYC6000A |
StdY-DYC7000A |
| Wellenlänge |
1535 nm |
| Reichweite |
20m ∼ 6000m |
20m ¥ 7000m |
| Genauigkeit im Bereich |
≤ ± 2 m |
| Frequenzbereich |
1 Hz |
| Genaue Rate |
≥ 98% |
| Divergenzwinkel |
≤ 0,3 mrad |
| Aufnahmeöffnung |
34 mm |
| Verbindungsstück |
TTL |
| Versorgungsspannung |
7.5V±1,5V |
| Stromverbrauch |
≤ 2 W |
| Abmessung |
81 mm x 57,5 mm x 41,5 mm |
| Gewicht |
≤ 125 g |
| Betriebstemperatur |
-40°C bis +55°C |
(3) STDY-DYC6000B
| Modell |
StdY-DYC6000B |
| Wellenlänge |
1535 nm |
| Reichweite |
50 m bis 6000 m |
| Genauigkeit im Bereich |
≤ ± 2 m |
| Frequenzbereich |
1 Hz |
| Genaue Rate |
≥ 98% |
| Divergenzwinkel |
≤ 0,7 mrad |
| Aufnahmeöffnung |
34 mm |
| Verbindungsstück |
RS422 |
| Versorgungsspannung |
28V±6V |
| Stromverbrauch |
≤ 3 W |
| Abmessung |
87 mm x 52 mm x 41 mm |
| Gewicht |
≤ 195 g |
| Betriebstemperatur |
-40°C bis +55°C |
(4) STDY-DYC100X und STDY-DYC100XA
| Modell |
StdY-DYC100X |
StdY-DYC100XA |
| Wellenlänge |
1535 nm |
| Reichweite |
50 m ¥ 10000 m |
80m ¥ 10000m |
| Genauigkeit im Bereich |
≤ ± 2 m |
| Frequenzbereich |
1 Hz |
| Genaue Rate |
≥ 98% |
| Divergenzwinkel |
≤ 0,5 mrad |
| Aufnahmeöffnung |
48 mm |
| Verbindungsstück |
RS422 |
| Versorgungsspannung |
28V±6V |
| Stromverbrauch |
≤ 4 W |
| Abmessung |
107 mm x 84 mm x 56 mm |
| Gewicht |
≤ 230 g |
≤ 290 g |
| Betriebstemperatur |
-40°C bis +55°C |
(5) Mittlerer Reichweitenfinder der Serie STDY-DYC
Die STDY-DYC-Serie von mittleren Reichweitenfindern ist kompakt und einfach zu installieren und zu bedienen.Die Eigenschaften sind lange Lebensdauer und geringer Stromverbrauch. Es kann eine tiefe Anpassung nach verschiedenen Bedürfnissen bieten. Und es wird weit verbreitet in der Luft-Pod, Fahrzeug Drehteller, Handbeobachtungsinstrument, Höhenmesser, Teleskop, Gewehrsicht,Projekte für Schusswaffen und andere fotoelektrische Geräte, für Luftfahrt, Schiff, Fahrzeug, Polizei, Eisenbahn, Elektrizität, Kommunikation, Geologie, Bauwesen, Brandschutz, Forstwirtschaft, Außenanwendungen und andere Anwendungen.
| Modell |
StdY-DYC250X |
StdY-DYC300X |
| Wellenlänge |
1535 nm |
| Reichweite |
300m 25000m |
300m ¥ 30000m |
| Genauigkeit im Bereich |
≤ ± 5 m |
| Frequenzbereich |
1 Hz |
| Genaue Rate |
≥ 98% |
| Divergenzwinkel |
≤ 0,4 mrad |
| Aufnahmeöffnung |
48 mm |
65 mm |
| Verbindungsstück |
RS422 |
| Versorgungsspannung |
28V±6V |
| Stromverbrauch |
≤ 10 W |
| Abmessung |
245 mm x 113 mm x 85 mm |
133mm x 122mm x 76mm |
| Gewicht |
≤ 2100 g |
≤ 1000 g |
| Betriebstemperatur |
-40°C bis +55°C |
3. STDY-DYB-Serie Kleines Laserfotometer
Die STDY-DYB-Serie des kleinen Laserfotometers wird durch einen Halbleiter gepumpt, der Laserpulse überträgt und Laser-Echo empfängt, um die Entfernungsinformationen des gemessenen Ziels zu erhalten.Es sendet Laserpulse in einer spezifizierten präzisen Codierung oder in einer externen synchronen Art und Weise aus, um halbaktive Führungslaserpunkte für lasergeleitete Waffen bereitzustellen.. Das Produkt ist für Bodenerkennungsausrüstung, Fahrzeugturm, Schiffsturm, Hubschrauber und UAV-Fotoelektrische Ladung geeignet.
| Modell |
Die Zulassung wird von der Zulassungsbehörde abhängig gemacht. |
Die Zulassung wird von der Zulassungsbehörde erfolgen. |
Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
StdY-DYB100 |
| Wellenlänge |
1064 nm |
1064 nm |
1064 nm |
1064 nm |
| Durchschnittliche Energie |
≥ 25mJ |
≥ 40mJ |
≥ 60mJ |
≥ 100mJ |
| Energieinstabilität |
≤ 10% |
≤ 10% |
≤ 10% |
≤ 10% |
| Divergenzwinkel |
≤ 0,5 mrad |
≤ 0,4 mrad |
≤ 0,4 mrad |
≤ 0,25 mrad |
| Stabilität der optischen Achse |
≤ 0,05 mrad |
≤ 0,05 mrad |
≤ 0,05 mrad |
≤ 0,05 mrad |
| Reichweite |
100 m bis 5000 m |
300 m bis 5000 m |
300 m bis 8000 m |
300 m bis 20.000 m |
| Strahlenabstand |
≥ 2000 m |
≥ 4000 m |
≥ 5000 m |
≥13000m |
| Frequenz der Exposition |
20 Hz |
20 Hz |
20 Hz |
20 Hz |
| Genauer Frequenzcode |
45 bis 56 ms |
45 bis 56 ms |
45 bis 56 ms |
45 bis 56 ms |
| Genauigkeit der Codierung |
±2,5us |
±2,5us |
±2,5us |
±2,5us |
| Breite des Pulsens |
15 ns ± 5 ns |
15 ns ± 5 ns |
15 ns ± 5 ns |
15 ns ± 5 ns |
| Versorgungsspannung |
28V±6V |
28V±6V |
28V±6V |
28 V |
| Gewicht |
≤ 450 g |
≤ 1000 g |
≤ 1500 g |
≤ 2800 g |
| Abmessung |
91x6851,5 mm |
112x62x57 mm |
180 x 100 x 78 mm |
239 x 116 x 81 mm |
| Betriebstemperatur |
-40°C bis +55°C |
-40°C bis +55°C |
-40°C bis +55°C |
-40°C bis +55°C |
| Verbindungsstück |
RS422 |
RS422 |
RS422 |
RS422 |
