190 nm bis 25 µm Wellenlänge Laserinstrument 5000 W Laserleistungsmessgeräte

190 nm bis 25 µm Wellenlänge Laserinstrument 5000 W Laserleistungsmessgeräte
190 nm bis 25 µm Wellenlänge Laserinstrument 5000 W Laserleistungsmessgeräte 190 nm bis 25 µm Wellenlänge Laserinstrument 5000 W Laserleistungsmessgeräte 190 nm bis 25 µm Wellenlänge Laserinstrument 5000 W Laserleistungsmessgeräte 190 nm bis 25 µm Wellenlänge Laserinstrument 5000 W Laserleistungsmessgeräte 190 nm bis 25 µm Wellenlänge Laserinstrument 5000 W Laserleistungsmessgeräte

Großes Bild :  190 nm bis 25 µm Wellenlänge Laserinstrument 5000 W Laserleistungsmessgeräte

Produktdetails:
Herkunftsort: China
Markenname: Sintec Optronics
Modellnummer: STCH-Serie
Zahlung und Versand AGB:
Min Bestellmenge: 1
Lieferzeit: Lagerbestand
Zahlungsbedingungen: T/T
Kontakt

190 nm bis 25 µm Wellenlänge Laserinstrument 5000 W Laserleistungsmessgeräte

Beschreibung
Markieren:

190-nm-Laserinstrument

,

25-um-Laserinstrument

,

5000-W-Laserleistungsmesser

Wellenlängen von 190 nm bis 25 µm und maximale Laserleistung von 5000 W. Laserleistungsmessgeräte

Ein Laserleistungsmessgerät besteht aus einem Laserleistungssensor (oder Detektorkopf genannt), einer Anzeigeeinheit und entsprechendem Zubehör.Unsere Sensoren können Laserstrahlen bei Laserwellenlängen von 190 nm bis 25 µm und einer maximalen Laserleistung von 5000 W messen.Diese Leistungsmesser werden bei der Laserleistungsmessung und -überwachung eingesetzt.

laser power meter

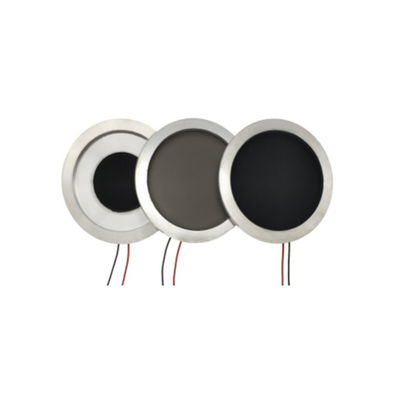

1. Laserleistungssensoren und -monitore

laser power meter

Erkennbarer Spektralbereich: 0,19 bis 25 μm

Die Sensoren und Monitore sind empfindlich und können daher zur Überwachung der Laserleistung in Lasern und Lasermaschinen zur Pünktlichkeitsüberwachung eingesetzt werden.Kann auch in kompakten und tragbaren Laserleistungsmessgeräten verwendet werden.

  • Anpassbare Spezifikationen

  • ≤ 50 mm Detektoröffnungsgröße

  • Anwendbar für den Breitbandbereich von UV bis mittlerem Infrarot

  • Weniger als 1 % Messunsicherheit

Allgemeine Spezifikation

Spektralbereich (μm) 0,19 - 25
Maximale Leistung (W) Referenzstrahlergröße und Lichtfleckgröße
Maximale Detektoröffnung (mm) ≤ 50
Einheitlichkeit (±%) < 1, < 3, < 5
Messunsicherheit (±%) < 1
Nichtlinearität mit der Leistung (±%) < 1
Leistungsgenauigkeit (±%) < 2,5
Detektortyp MA Hauptquartier VG
Maximale durchschnittliche Leistungsdichte 20 kW/cm², 40 W, CW 0,5 kW/cm², 40 W, CW 0,05 kW/cm², 40 W, CW
Maximale Energiedichte 0,15 J/cm², 1064 nm, 1 ns 0,25 J/cm², 1064 nm, 1 ns 1,6 J/cm², 1064 nm, 1 ns

Spezifikationen

Abmessungen und Sensortypen (mm) Abmessungen des Kühlkörpers (mm) Kühlungsmethode Reaktionszeit (Sek.) Maximale Detektoröffnung (mm) Leistungsbereich
Φ32 x 3 Sensor o 38x38x29 Luftgekühlt < 1 19 10 mW – 10 W
Φ44 x 3 Sensor a 57x57x44 Luftgekühlt < 1 19 10 mW - 20 W
Φ44 x 3 Sensor a 65x65x50 Luftgekühlt < 1 19 10 mW - 40 W
Φ44 x 3 Sensor b 6 x 65 x 95 Lüftergekühlt < 1 19 10 mW - 150 W
Φ72 x 3 Sensor c 100x100x80 Luftgekühlt < 2 40 100 mW – 100 W
Φ72 x 3 Sensor d 125x125x95 Luftgekühlt < 2,5 40 100 mW – 200 W
Φ72 x 4 Sensor z 100x100x 09 Lüftergekühlt < 2,5 40 100 mW – 250 W
Φ72 x 5 Sensor f 125x125x136 Lüftergekühlt < 3,5 40 300 mW – 350 W

2. OEM-Laserleistungssensoren

laser power meter

Die Sensoren können zur Online-Überwachung der Laserleistung in Laserbearbeitungsanlagen eingesetzt werden.Verschiedene Ausgangssignale und Spektrumbereiche sind auf Anfrage erhältlich.

  • Anpassbare Spezifikationen

  • Größe der Detektoröffnung ≤ 50 mm

  • Spektrale Wellenlänge oder Spektralbereich sind verfügbar

  • Verschiedene Signalausgangsarten

Artikelnummer STCH-020-MA-19 STCH-050-MA-19 STCH-050-MA-19A
Ausgangssignal Analog/RS232 digital/USB digital Analog/RS232 digital/USB digital Analog/RS232 digital/USB digital
Spektralbereich, μm 0,19 - 25 0,19 - 25 0,19 - 25
Mindestleistung, mW 10 30 30
Maximale Leistung (W) Standalone 10 15 15 (Fortsetzung), 25 (12 Min.), 50 (4 Min.)
Maximale Leistung (W) Kühlkörper 20 50 50
Messfähigkeit
Auflösung, mW 0,2 0,5 0,5
Messunsicherheit, ±% < 1 < 1 < 1
Nichtlinearität mit der Leistung, ± % < 1 < 1 < 1
Leistungsgenauigkeit, ± % < 3 < 3 < 3
Reaktionszeit, Sek. < 1 < 1 < 1
Detektortyp MA MA MA
Detektoröffnung, mm 19 19 19
Schadensschwelle
Maximale durchschnittliche Leistungsdichte 20 kW/cm², 10 W, CW 20 kW/cm², 10 W, CW 20 kW/cm², 10 W, CW
Maximale Energiedichte 0,15 J/cm², 1064 ns, 1 ns 0,15 J/cm², 1064 ns, 1 ns 0,15 J/cm², 1064 ns, 1 ns
Physikalische Eigenschaften
Abmessungen, mm 50 × 50 × 29 60 × 60 × 29 60 × 60 × 58
Kühlungsmethode Luftgekühlt Luftgekühlt Luftgekühlt
Kabellänge, m 1.5 1.5 1.5

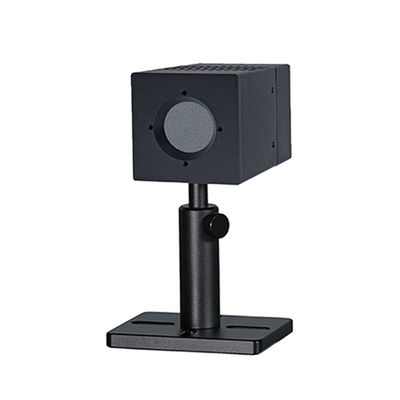

3. 10 mW-40 W Laserleistungssensoren

laser power meter

  • Luftgekühlt

  • 10/19 mm Detektoröffnungsgröße

  • Spektrale Wellenlänge oder Spektralbereich sind verfügbar

  • Einzelimpuls-Energietestfunktion

  • Verbinden Sie die USB-Ausgangsschnittstelle mit dem PC-Anschluss

  • Bis zu 80 W in 1 Minute

Artikelnummer STCH-20F-MA-10 STCH-20F-HQ-10 STCH-20F-VG-10 STCH-40F-MA-19 STCH-40F-HQ-19 STCH-40F-VG-19
Spektralbereich, μm 0,19 - 25 0,19 - 25 0,19 - 25 0,19 - 25 0,19 - 25 0,19 - 25
Leistungsbereich 10 mW - 20 W (60 W) 10 mW - 20 W (60 W) 10 mW - 20 W (60 W) 10 mW - 40 W (80 W) 10 mW - 40 W (80 W) 10 mW - 40 W (80 W)
Intermittierende Messleistung 20 W (kontinuierlich), 40 W (3 Min.), 60 W (2 Min.) 20 W (kontinuierlich), 40 W (3 Min.), 60 W (2 Min.) 20 W (kontinuierlich), 40 W (3 Min.), 60 W (2 Min.) 40 W (kontinuierlich), 60 W (3 Min.), 80 W (2 Min.) 40 W (kontinuierlich), 60 W (3 Min.), 80 W (2 Min.) 40 W (kontinuierlich), 60 W (3 Min.), 80 W (2 Min.)
Auflösung 0,5 0,5 0,5 0,5 0,5 0,5
Messunsicherheit ±% < 1 < 1 < 1 < 1 < 1 < 1
Nichtlinearität mit Leistung ± % < 1 < 1 < 1 < 1 < 1 < 1
Leistungsgenauigkeit ±% < 3 < 3 < 3 < 3 < 3 < 3
Reaktionszeit, Sek. < 1 < 1,5 < 3 < 1 < 1,5 < 3
Detektortyp MA Hauptquartier VG MA Hauptquartier VG
Detektoröffnung (mm) 10 (19) 10 (19) 10 (19) 19 19 19
Maximale durchschnittliche Leistungsdichte 20kW/cm²,
10W, CW		 0,5 kW/cm²,
10W, CW		 0,05 kW/cm², 10 W, CW 20kW/cm²,
10W, CW		 0,5 kW/cm²,
10W, CW		 0,05 kW/cm², 10 W, CW
Maximale Energiedichte 0,15 J/cm², 1064 nm, 1 ns 0,25 J/cm², 1064 nm, 1 ns 1,6 J/cm², 1064 nm, 1 ns 0,15 J/cm², 1064 nm, 1 ns 0,25 J/cm², 1064 nm, 1 ns 1,6 J/cm², 1064 nm, 1 ns
Abmessungen (mm) 57 x 57 x 44 57 x 57 x 44 57 x 57 x 44 65 x 65 x 50 65 x 65 x 50 65 x 65 x 50
Kühlungsmethode Luftgekühlt Luftgekühlt Luftgekühlt Luftgekühlt Luftgekühlt Luftgekühlt
Kabelart DB-9M DB-9M DB-9M DB-9M DB-9M DB-9M
Kabellänge (m) 1.5 1.5 1.5 1.5 1.5 1.5

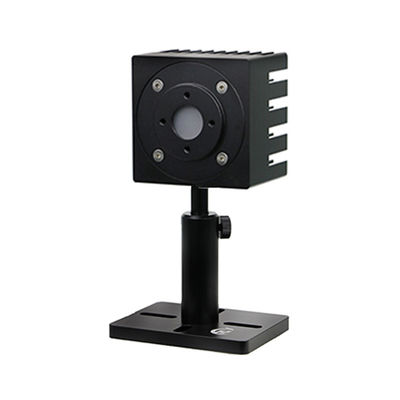

4. 100 mW-200 W Laserleistungssensorenlaser power meter

  • Luftgekühlt

  • 40 mm Detektoröffnungsgröße

  • Spektrale Wellenlänge oder Spektralbereich sind verfügbar

  • Einzelimpuls-Energietestfunktion

  • Verbinden Sie die USB-Ausgangsschnittstelle mit dem PC-Anschluss

  • Bis zu 400 W in 1 Minute

Artikelnummer STCH-60F-CA-30 STCH-100F-CA-40 STCH-200F-CA-40
Spektralbereich, μm 0,19 – 25 0,19 – 25 0,19 – 25
Leistungsbereich 50 mW - 60 W (100 W) 100 mW – 100 W (200 W) 100 mW – 200 W (400 W)
Intermittierende Messleistung 60 W (kontinuierlich)
80 W (8 Min.)
100 W (3 Min.)		 100 W (kontinuierlich)
150 W (3 Min.)
200 W (1 Minute)		 200 W (kontinuierlich)
300 W (2 Min.)
400 W (1 Minute)
Auflösung 3.5 3 10
Messunsicherheit, ±% < 1 < 1 < 1
Nichtlinearität mit der Leistung, ± % < 1 < 1 < 1
Leistungsgenauigkeit, ± % < 3 < 3 < 3
Reaktionszeit, Sek < 2 < 2 < 2,5
Detektortyp CA CA CA
Detektoröffnung, mm 30 40 40
Maximale durchschnittliche Leistungsdichte 20kW/cm², 10W, CW 20kW/cm², 10W, CW 20 kW/cm2, 40 W, CW
Maximale Energiedichte 0,3 J/cm², 1064 nm, 1 ns 0,3 J/cm², 1064 nm, 1 ns 0,3 J/cm2, 1064 nm, 1 ns
Abmessungen, mm 80 × 80 × 70 100 × 100 × 80 125 × 125 × 95
Kühlungsmethode Luftgekühlt Luftgekühlt Luftgekühlt
Kabelart DB-9M DB-9M DB-9M
Kabellänge (m) 1.5 1.5 1.5

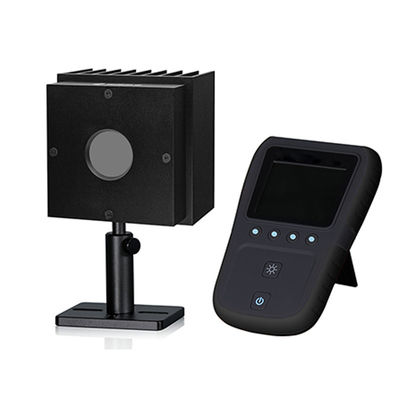

5. 300 mW-350 W lüftergekühlte Laserleistungssensoren

laser power meter

  • Lüftergekühlt

  • 30/40 mm Detektoröffnungsgröße

  • Spektrale Wellenlänge oder Spektralbereich sind verfügbar

  • Einzelimpuls-Energietestfunktion

  • Verbinden Sie die USB-Ausgangsschnittstelle mit dem PC-Anschluss

  • Bis zu 600 W in 1 Minute

Artikelnummer STCH-F150-CA-30 STCH-F250-CA-40 STCH-F350-CA-40
Spektralbereich, μm 0,19 - 25 0,19 - 25 0,19 - 25
Leistungsbereich 50 mW - 150 W (300 W) 100 mW – 250 W (400 W) 300 mW – 350 W (600 W)
Intermittierende Messleistung 150 W (kontinuierlich)
200 W (3 Min.)
300 W (1 Minute)		 250 W (kontinuierlich)
300 W (2 Min.)
400 W (1 Minute)		 350 W (kontinuierlich)
500 W (2 Min.)
600 W (1 Minute)
Auflösung, mW 5 10 20
Messunsicherheit, ±% < 1 < 1 < 1
Nichtlinearität mit der Leistung, ± % < 1 < 1 < 1
Leistungsgenauigkeit, ± % < 3 < 3 < 3
Reaktionszeit, Sek < 1 < 2,5 < 3,5
Detektortyp CA CA CA
Detektoröffnung, mm 30 40 40
Maximale durchschnittliche Leistungsdichte 20kW/cm², 10W, CW 20kW/cm², 10W, CW 20kW/cm², 10W, CW
Maximale Energiedichte 0,3 J/cm², 1064 nm, 1 ns 0,3 J/cm², 1064 nm, 1 ns 0,3 J/cm², 1064 nm, 1 ns
Abmessungen, mm 65 × 65 × 95 100 × 100 × 109 125 × 125 × 136
Kühlungsmethode Lüftergekühlt Lüftergekühlt Lüftergekühlt
Kabelart DB-9M DB-9M DB-9M
Kabellänge, m 1.5 1.5 1.5

6. 200 mW-2000 W Laserleistungssensor

laser power meter

  • Wassergekühlt

  • 19/40 mm Detektoröffnungsgröße

  • Spektrale Wellenlänge oder Spektralbereich sind verfügbar

  • Einzelimpuls-Energietestfunktion

  • Verbinden Sie die USB-Ausgangsschnittstelle mit dem PC-Anschluss

  • BIS zu 2000W

Modell STCH-W150-CA-19 STCH-W300-CA-40 STCH-W500-CA-40 STCH-W1000-CA-40 STCH-W2000-CA-40
Spektralbereich, μm 0,19 - 25 0,19 - 25 0,19 - 25 0,19 - 25 0,19 - 25
Leistungsbereich 0,2 - 150 0,3 - 300 0,5 - 500 2 - 1000 5 - 2000
Auflösung, mW 10 15 20 100 200
Messunsicherheit, ±% < 1 < 1 < 1 < 1 < 1
Nichtlinearität mit der Leistung, ± % < 1 < 1 < 1,5 < 2 < 2
Leistungsgenauigkeit, ± % < 3 < 3 < 3 < 3 < 3,5
Reaktionszeit, Sek < 1 < 2,5 < 3 < 3 < 3
Detektortyp CA CA CA CA CA
Detektoröffnung, mm 19 40 40 40 40
Maximale durchschnittliche Leistungsdichte 20kW/cm2,
10W, CW		 20kW/cm2,
10W, CW		 20kW/cm2,
10W, CW		 20kW/cm2,
10W, CW		 20kW/cm2,
10W, CW
Maximale Energiedichte 0,3J/cm2,
1064 nm, 1 ns		 0,3J/cm2,
1064 nm, 1 ns		 0,3J/cm2,
1064 nm, 1 ns		 0,3J/cm2,
1064 nm, 1 ns		 0,3J/cm2,
1064 nm, 1 ns
Abmessungen, mm 50 × 50 × 20 85 × 85 × 20 85 × 85 × 35 Ф110 × 35 Ф136 × 40
Kühlungsmethode Wassergekühlt Wassergekühlt Wassergekühlt Wassergekühlt Wassergekühlt
Kühlwasserdurchfluss, L/min 2 - 10 2 - 10 3 - 10 3,5 - 10 4,5 - 10
Kabelart DB-9M DB-9M DB-9M DB-9M DB-9M
Kabellänge, m 1.5 1.5 1.5 1.5 1.5

7. 20W-5000W Laserleistungssensor

laser power meter

Die wassergekühlte Laserleistungsmesssonde eignet sich zur Messung von kontinuierlichen und gepulsten Lasern mit hoher Leistungsdichte.Die maximale Messleistung beim wassergekühlten Modell beträgt 5000 W und verfügt über eine große Detektionsapertur von 55 mm.

  • Wassergekühlt

  • 55 mm Detektoröffnungsgröße

  • Spektrale Wellenlänge oder Spektralbereich sind verfügbar

  • Einzelimpuls-Energietestfunktion

  • Verbinden Sie die USB-Ausgangsschnittstelle mit dem PC-Anschluss

  • BIS zu 5000W

Artikelnummer STCH-W5000-CA-55
Spektralbereich (μm) 0,19 - 25
Leistungsbereich (W) 20 - 5000
Messfähigkeit
Auflösung (W) 1
Messunsicherheit (±%) < 1
Nichtliterarisch mit Macht(±%) < 2
Leistungsgenauigkeit (±%) < 4
Reaktionszeit (Sek.) < 3
Detektortyp CA
Detektoröffnung (mm) 55
Schadensschwelle
Maximale durchschnittliche Leistungsdichte 20 kW/cm2, 10 W, CW
Maximale Energiedichte 0,3 J/cm2, 1064 nm, 1 ns
Physikalische Eigenschaften
Abmessungen (mm) Φ150 × 50
Kühlungsmethode Wassergekühlt
Kühlwasserdurchfluss (l/min) 5 - 10
Kabelart DB-9M
Kabellänge (m) 1.5

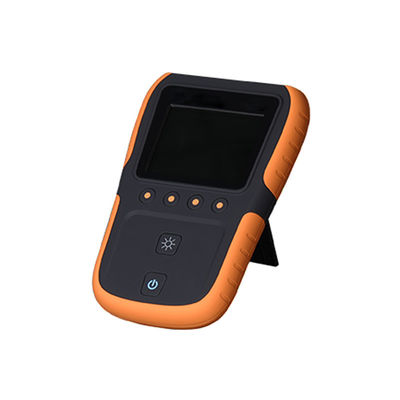

8. Universelle Laserleistungsanzeigeeinheit

laser power meter

Die Anzeigeeinheit STCH-P ist mit allen Laserleistungssensoren kompatibel.Es ist das Universalmessgerät mit Profi-Edition, verfügt über die Funktionen „Digitalanzeige“, „Datenstatistik“ und „Datenspeicherung“ und kann über USB an einen PC angeschlossen werden.Die Benutzersoftware ist konfiguriert.Auch das Erfassen und Exportieren von Daten kann unterstützt werden.

  • Messgenauigkeit ± 0,25 %

  • Abschirmung elektromagnetischer Störungen

  • Einzelimpuls-Energieprüfung

  • Statistische Funktions- und Langzeitstabilitätstests

  • Bis zu 250.000 Messdaten gespeichert

  • Verbindung zum PC über USB, Client-Software konfiguriert, Erfassung und Export von Daten unterstützt

Modell STCH-P
Digitaler Bildschirm ●
Datenstatistik ●
Datenspeicher ●
Verbindung zum PC über USB ●
PC-Software ●
Datenerfassung und -export ●
Einzelpuls-Energieprüfung ●
Anzeigeformat Numerisch, Säulendiagramm, Diagramm
Genauigkeit (±%) 0,25
Anzeigetyp 240 (RGB) × 320 Pixel, TFT-LCD
Abmessungen anzeigen 65,0 mm x 48,8 mm (2,56 Zoll x 1,92 Zoll)
ADC-Abtastfrequenz 20 Hz
AD-Wandler 24 Bit
Steckertyp DB-9M
Digitale Schnittstelle USB 2.0
Batterie Li-Polymer, 3,7 V, 4050 mAh
Batterielebensdauer ＞ 40 Std
Ladegerät / DC-Eingang 5 V / 2 A
Abmessungen (L x B x H) 165 mm x 108 mm x 25 mm
Gewicht < 0,25 kg
Betriebstemperatur 0 bis 40 °C
Lagertemperatur -10 bis 45 °C

Bemerkungen:

  • Alle oben genannten Sensoren können als Sensoren zur Messung der Laserleistung und auch als Strahlableiter verwendet werden.Wenn Sie jedoch nur einen Beam Dump benötigen und nicht die Laserleistung messen möchten, kaufen Sie bitte einfach den Beam Dump zu günstigeren Preisen.Die Teilenummer des Strahldumps wird beim entsprechenden Sensor mit BD abgeschlossen.Der Sensor ist beispielsweise STCH-W5000-CA-55 und der entsprechende Strahldump ist STCH-W5000-CA-55-BD.

  • Ein komplettes Laserleistungsmessgerät kann aus einem Sensor + einer Anzeigeeinheit oder einem Sensor + einem USB-Ausgang bestehen (der USB-Ausgang kann an einen PC angeschlossen werden).Alle Anzeigeeinheiten können an einen PC angeschlossen werden.

  • Sämtliches Zubehör wie Sensorhalterungen ist optional.

  • Wir können die Sensoren und Leistungsmesser individuell nach Ihren spezifischen Anforderungen entwerfen und herstellen. Bitte kontaktieren Sie uns für weitere Gespräche.

Größe und Tag:

Gekühlte und ungekühlte Wärmebildkameras,

200-W-Laserinstrument,

hochpräzises Laserleistungsmessgerät

Kontaktdaten
Wuhan Sintec Optronics Co., Ltd,

Ansprechpartner: Steven

Telefon: +86 15671598018

Faxen: 86-027-51858989

Senden Sie Ihre Anfrage direkt an uns (0 / 3000)

über

Laser-Schneidemaschine

3D-Roboter-Schneidmaschine für Aluminiumlegierungen, Kinderwagenrahmen, Rahmen für Elektrofahrzeuge mit neuer Energie, ATVfram

Maschinen zum Schneiden von Kunststoffen, Teile aus Kunststoffen für den Innenraum von Fahrzeugen und andere Verbundwerkstoffe, 3D-Schneidmaschinen

OEM ODM Raycus MAX CW Faserlaserschneidemaschine 1000W 2000W

Laserschweißmaschine

Handgehaltene 3-in-1-Faserlaserschweiß- und Reinigungsschneidemaschine 1500 W, 2000 W, 3000 W

3 IN 1 Multifunktions-Faserlaser-Schweiß-/Reinigungsmaschine, handgehalten, 2 kW

1500 W 3-in-1-Laserschweißgerät, Reinigungsschneider, handgehalten für Metall

NACHRICHT HINTERLASSEN

Datenschutz-Bestimmungen | China Gut Qualität Laser-Schneidemaschine Fournisseur. © 2023 chinalasermart.com. All Rights Reserved.
