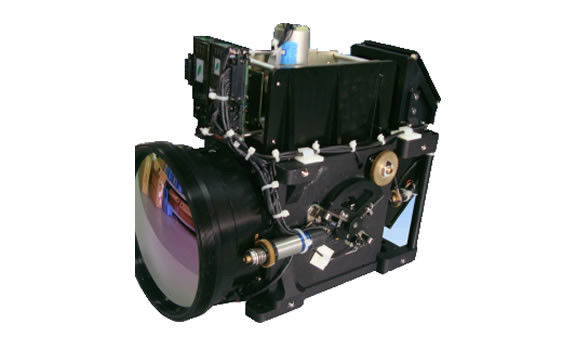

Wärmebildmodule / ungekühltes Infrarot/gekühltes Infrarot

Liste der Wärmebildkameras

1. Ungekühlte Infrarot-OEM-Module
2. STJ-JIR-2641 MW gekühltes Infrarot-OEM-Modul
3. STJ-JIR-2645 MW gekühlte Infrarotmodule
4. STJ-JIR-054 Super-Weitwinkel-Infrarotmodul mit Kühlung
5. STJ-JIR-1100 gekühltes Infrarotmodul mit extrem großer Reichweite
6. STJ-JIR-2399 Langwelliges gekühltes Infrarotmodul
7. STJ-JIR-2280 Großflächiges Array-Kühl-Infrarotmodul
8. STJ-JIR-2700 InSb MW gekühltes Infrarotmodul mit hoher Bildrate
9. STJ-JIR-28G Linear Array gekühltes Infrarotmodul
10. STJ-IRC-26 Tragbare Multifunktions-Wärmebildkamera mit Kühlung
11. STJ-IRC-36 tragbare ungekühlte Multifunktions-Wärmebildkamera
12. STJ-JIR-6311E Scharfschützendetektor

1. Ungekühlte Infrarot-OEM-Module

Serialisierte ungekühlte Infrarot-Bildgebermodule umfassen 1280×1024, 640×512, 384×288 Fokalebenen-Arrays, die eine kleine Plattform mit geringem Stromverbrauch verwenden und in eine Vielzahl unabhängig entwickelter Algorithmen integriert sind, die den hochwertigen Infrarotanforderungen verschiedener Benutzer gerecht werden können Bildgebungsbedarf.Diese Produktserie ist für alle Arten von ungekühlten Infrarot-Wärmebildkameras und zugehörigen fotoelektrischen Systemen geeignet.

• Kleine Größe und geringes Gewicht, geeignet für die Systemintegration.
• Manuelle / automatische Korrektur.
• Verschiedene Videoschnittstellen sind optional.
• Starke Anpassungsfähigkeit an die Umwelt.
• Hochzuverlässiges Design.

Technische Spezifikationen des 640×512-Moduls

• Auflösung: 640×512
• Pixelgröße: 12μm×12μm
• Reaktionsband: 8~14μm
• Gewicht: ≤ 50g
• Abmessungen: ≤ 40 mm × 50 mm × 50 mm (L × B × H)
• Stromversorgung: Spannung: 10,0 ~ 32,0 V;Stromverbrauch: ≤ 2,5 W, Spitzenstromverbrauch ≤ 4 W
• Videoausgang: PAL
• Arbeitstemperatur: -40℃~+55℃
• Lagertemperatur: -55℃~+70℃

2. STJ-JIR-2641 MW gekühltes Infrarot-OEM-Modul

STJ-JIR-2641 besteht aus einem MWIR-Objektiv mit drei FOVs, Infrarotdetektoren und einer Bildverarbeitungsschaltung.

• Reaktionsband: 3,7 μm bis 4,8 μm
• Detektor:
  • Typ: MCT IRFPA
  • Auflösung: 640×512
  • Pixelgröße: 15μm×15μm
  • F-Nummer: 4
• Brennweite: 30 mm/150 mm/500 mm
• Sichtfeld: 18,3°×14,7°/3,7°×2,9°/1,1°×0,88°
• NETD: ≦35mk (Umgebungstemperatur 25℃)
• Startzeit: ≦8min (Umgebungstemperatur 25℃)
• Gewicht: ≦6Kg
• Größe: ≦300 mm×155mm×245mm (L×B×H)
• Stromversorgung: DC 24 V ± 10 %, mit einer Welligkeit von nicht mehr als 100 mV
• Die Betriebstemperatur liegt zwischen -30℃ und +60℃
• Digitale Videoschnittstelle (optional): Senden Sie das Videobild über eine Kameraverbindung an ein System auf niedrigerer Ebene, einschließlich Videodatensignal und Synchronisationssignal.
• Analoges Video: Standard-CCIR-Video
• Steuerschnittstelle: Empfangen Sie Steuerbefehle vom System der unteren Ebene über den seriellen RS422-Anschluss.
• Stromschnittstelle: Der Imager wird über die Stromschnittstelle mit Strom versorgt.

3. STJ-JIR-2645 MW gekühlte Infrarotmodule

In diesen Spezifikationen wurden die technischen Merkmale des 640×512 F4 MWIR-Moduls festgelegt.Der Imager besteht aus einem 640×512 F4 MWIR-Detektor, Bildverarbeitungselektronik, Leistungselektronik, elektrischem Anschluss und mechanischer Struktur.

• Reaktionsband: 3,7 μm bis 4,8 μm
• Detektor
• Typ: MCT IRFPA
• Auflösung: 640×512
• Pixelgröße: 15μm×15μm
• F-Nummer: 4
• Brennweite: 54 mm ~ 320 mm
• Sichtfeld: WFOV: ≥10°×8°;NFOV: ≥1,7°×1,36°
• NETD: ≦25mk (Umgebungstemperatur 25℃)
• Startzeit: ≦8min (Umgebungstemperatur 25℃)
• Gewicht: ≤ 2,45 kg
• Größe: ≤255mm×100mm×156mm
• Stromversorgung: DC 24 V ± 10 %, mit einer Welligkeit von nicht mehr als 100 mV
• Betriebstemperatur: -40℃~+55℃
• Digitale Videoschnittstelle (optional): Senden Sie das Videobild über eine Kameraverbindung an ein System auf niedrigerer Ebene, einschließlich Videodatensignal und Synchronisationssignal.
• Analoges Video: Standard-CCIR-Video
• Steuerschnittstelle: Empfangen Sie Steuerbefehle vom System der unteren Ebene über den seriellen RS422-Anschluss.
• Stromschnittstelle: Der Imager wird über die Stromschnittstelle mit Strom versorgt.

4. STJ-JIR-054 Superweitwinkel-Infrarotmodul mit Kühlung

Die MWIR-Wärmebildkamera STJ-JIR-054 besteht hauptsächlich aus einem optischen System, Infrarotdetektor- und Kühlkomponenten, Komponenten der Bildgebungsschaltung und einer mechanischen Struktur.Zu den Komponenten der Bildgebungsschaltung gehören eine Infrarot-Stromversorgungsplatine, eine Camlink-Eingangsschnittstellenplatine, eine Digitalplatine, eine digitale Videoausgangsschnittstellenplatine und eine Detektorplatine ohne Filter.

• Funktionen

• Korrektur der Ungleichmäßigkeit
• Fokus
• Spiegelbild
• Positiver und negativer Bildwechsel
• 2 elektronischer Zoom
• Automatische / manuelle Helligkeitsanpassung
• Automatische / manuelle Verstärkungsanpassung
• Kumulierte Arbeitszeit anzeigen
• Fehlerhafter Pixelaustausch
• Selbstüberprüfung

• Infrarotdetektoren
  • F-Nummer: F4.
  • Wellenlänge: 3 μm ~ 5 μm.
  • Auflösung: 640×512.
• Optisches Sichtfeld
  • Sichtfeld: 35,49°×28,72°~1,84°×1,47°(±5 %), kontinuierlicher Zoom.
  • Brennweite: f＝15～300mm.
• Startzeit: ≤6,5 Min. (Raumtemperatur)
• NETD: ≤25 mK (Raumtemperatur)
• Abmessungen: 250 ± 10 × 132 ± 10 × 135 ± 10 mm (L × B × H)
• Gewicht: ≤2,6 kg
• Arbeitsleistung: DC 24 V (± 2 V)
• Stromverbrauch ≤50W.
• Betriebstemperatur: -30℃~+60℃
• Lagertemperatur: -40℃~+70℃
• Videoschnittstelle: PAL-Videoausgang;digitaler Video-Camlink-Ausgang.
• Steuerschnittstelle: Serieller RS422-Anschluss.

5. STJ-JIR-1100 Ultra-Langstrecken-Infrarotmodul mit Kühlung

STJ-JIR-1100 ist eine Wärmebildkamera, die vom Ziel emittierte Strahlung im Band 3,7 μm bis 4,8 μm verwendet.STJ-JIR-1100 ist von der Dunkelheit bis zum Sonnenlicht einsatzbereit.Es besteht aus einem Mittelwellenobjektiv mit kontinuierlichem Zoom, einem Mittelwellen-Infrarotdetektor und einer Bildverarbeitungsschaltung.

• Korrektur von Ungleichmäßigkeiten (Autokorrektur beim Start, verschiedene manuelle Korrekturmethoden im Betriebsprozess);
• Weiter zoomen;
• Elektrische Fokussierung;
• Automatische Anpassung von Offset (Helligkeit)/Verstärkung (Kontrast);
• Manuelle Offset-/Gain-Einstellung;
• Bilddrehung: X-Achse, Y-Achse und Mittelpunkt;
• Bildkantenverbesserung;
• Ersatz fehlerhafter Pixel;
• 2x digitaler Zoom;
• Bildpolarität (schwarz heiß/weiß heiß);
• Fotomodus: Bild eingefroren/aktiv;
• Zielkreuz: ein-/ausblenden.

Technische Spezifikationen

• Reaktionsband: 3,7 μm bis 4,8 μm
• Infrarotdetektor
  1. Typ: Gekühltes MCT
  2. Auflösung: 640×512
  3. F/#: 4
  4. Pixelgröße: 15μm×15μm
• Brennweite: 88 mm ~ 1100 mm
• Sichtfeld: 6,24°×5°～0,5°×0,4°
• Elektronischer Zoom: 2×, 4×
• NETD: ≤30mk (Umgebungstemperatur 25℃)
• Startzeit: ≤8min
• Gewicht: ≤60kg;
• Größe: 780×340×420mm (L×H×B).
• Stromversorgung: DC 24 V ±10 %, mit einer Welligkeit von nicht mehr als 100 mV.
• Betriebstemperatur: -30℃~65℃.
• Lagertemperatur: -40℃~70℃.
• Digitale Videoschnittstelle (optional): Senden Sie Videobilder über LVDS an das System, einschließlich Videodatensignal und Synchronisationssignal.
• Analoges Video: Standard-CCIR-Video.
• Steuerschnittstelle: Empfangen Sie Steuerbefehle vom System über den seriellen RS422- oder RS232-Anschluss.
• Stromschnittstelle: Die Stromversorgung der Kamera erfolgt über die Stromschnittstelle.

6. Langwelliges gekühltes Infrarotmodul STJ-JIR-2399

Das Modul umfasst ein 640×512 Kühl-Focal-Plane-Array, das mit einem Niedertemperatur-Kühlgerät ausgestattet ist, das Rauch, Nebel und Dunst effektiv durchdringen kann, eine hochempfindliche Erkennung von Zielen in komplexen Umgebungen ermöglicht und für verschiedene Arten von Optoelektronik geeignet ist Systemplattform.

• Großer Erfassungsabstand
• Hohe Bildqualität
• Kleine Ziele verbessert
• Starke Anpassungsfähigkeit an die Umwelt
• Umfangreiche Benutzeroberfläche und starke Erweiterbarkeit

Technische Spezifikationen

• Detektor

• Langwellen-Kühlflächenanordnung.
• Auflösung: 640×512.
• Reaktionsband: 7～9μm.
• F-Nummer: F2.

• Videoausgang: Standard-Composite-Video (PAL) / erweiterbarer digitaler (LVDS oder CameraLink) Videoausgang.
• Mechanische Schnittstelle: Flansch-/Gewindeschnittstelle/oder benutzerdefiniert.
• Bildkontrast, Bildhelligkeit, Verstärkungsanpassung: manuelle / adaptive Anpassung.
• Polarität: Schwarzhitze / Weißhitzeanzeige.
• Betriebstemperatur: -40℃~+65℃.

7. STJ-JIR-2280 Large Area Array Cooling-Infrarotmodul

Das Großflächen-Array-Kühl-Infrarotmodul verwendet 1280×1024 Flächen-Array-Kühlungsdetektoren mit hoher Auflösung, stabiler Leistung und einfacher Systemintegration.Es kann in der Aufklärungssuche, Zielerkennung und -verfolgung, Sicherheitsüberwachung und anderen Bereichen eingesetzt werden.

• Großflächiges Array mit hoher Auflösung.
• Hohe Empfindlichkeit und schnelle Reaktionsgeschwindigkeit.
• Scharfe und klare Bilder.
• Geringer Stromverbrauch und gute Zuverlässigkeit.

Technische Spezifikationen

• Detektortyp: Flächenkühlung.
• Auflösung: 1280×1024.
• Pixelgröße: 15 um×15 um.
• Blendenzahl: F4/F5,5/F3.
• NETD: <25 mK bei 50 Hz (25 ℃).
• Bildrate: 50 Hz max.
• Vdeo-Ausgangsschnittstelle: Kamera-Link-Digitalvideo.
• Weitere Schnittstellen: Unterstützt externe Triggerfunktion.

8. STJ-JIR-2700 InSb MW gekühltes Infrarotmodul mit hoher Bildrate

Das mittelwellengekühlte InSb-Infrarotmodul STJ-JIR-2700 mit hoher Bildrate (640 x 512) nutzt fortschrittliche Bildverarbeitungsalgorithmen in Kombination mit der hohen Empfindlichkeit von InSb-Materialien, um eine umfassende Infraroterkennung, Suche, Identifizierung und Verfolgung von Hochgeschwindigkeitszielen zu ermöglichen Wird in luftgestützten fotoelektrischen Pods, Infrarotwarnsystemen, fotoelektrischen Verfolgungs- und Zielsystemen usw. verwendet.

• 200 Hz hohe Bildrate.
• Großer Dynamikbereich.
• Leistungsstarke dynamische Bildverbesserung.
• Ungleichmäßigkeitskorrektur, Polaritätsumwandlung.
• Automatische / manuelle Helligkeitsanpassung.
• Automatische/manuelle Anpassung der Verstärkung.

Technische Spezifikationen

• Reaktionsband: 3,7 ± 0,2 mm ~ 4,8 ± 0,2 mm.
• Detektortyp: 640 × 512.
• F-Nummer: F4 (optional F2, F5.5).
• Pixelgröße: 15 um×15 um.
• Bildfrequenz: 200 Hz (Ausgabe in voller Größe).
• NETD: ≤30mK@200Hz (25℃).
• Videoausgangsschnittstelle: Ein Kanal-Kamera-Link-Digitalvideo, ein Kanal PAL-Analogvideo.

9. STJ-JIR-28G Linear Array gekühltes Infrarotmodul

Das STJ-28G 480×6 lineare gekühlte Infrarotmodul verfügt über eine integrierte Panorama-/Blickbildgebung, die intuitive und klare Bilder ausgeben kann, auf Fahrzeugen, Schiffen und anderen Plattformen installiert werden kann und eine Verfolgung und Überwachung von Luft und Meer bei jedem Wetter ermöglicht und landbasierte Ziele.

• Gute Stabilität der optischen Achse.
• Lange ununterbrochene Arbeitszeit.
• Starke Anpassungsfähigkeit an die Umwelt.

Technische Spezifikationen

• (1) Detektor
• Reaktionsband: 7,7–10,3 μm.
• Auflösung: 480×6.
• Blendenzahl: 2,61.
• Pixelgröße: 28μm×38μm.
• (2) Brennweite: 97 mm/194 mm.
• (3) Gewicht: ≤22kg.
• (4) Größe: ≤545×270×225mm (L×H×B).
