405–1064 nm fasergekoppelte Laserdioden SM/PM/MM Pigtailed-Laserdioden

405–1064 nm fasergekoppelte Laserdioden SM/PM/MM Pigtailed-Laserdioden
405–1064 nm fasergekoppelte Laserdioden SM/PM/MM Pigtailed-Laserdioden 405–1064 nm fasergekoppelte Laserdioden SM/PM/MM Pigtailed-Laserdioden 405–1064 nm fasergekoppelte Laserdioden SM/PM/MM Pigtailed-Laserdioden 405–1064 nm fasergekoppelte Laserdioden SM/PM/MM Pigtailed-Laserdioden 405–1064 nm fasergekoppelte Laserdioden SM/PM/MM Pigtailed-Laserdioden

Großes Bild :  405–1064 nm fasergekoppelte Laserdioden SM/PM/MM Pigtailed-Laserdioden

Produktdetails:
Markenname: Sintec Optronics
Modellnummer: STC-Serie
Zahlung und Versand AGB:
Min Bestellmenge: 1
Lieferzeit: Lagerbestand
Zahlungsbedingungen: Versand per Bank
Kontakt

405–1064 nm fasergekoppelte Laserdioden SM/PM/MM Pigtailed-Laserdioden

Beschreibung
Hervorheben:

Laserdiode mit Faserkopplung

,

Faser verbundener Diodenlaser

,

Laserdioden

405–1064 nm fasergekoppelte Laserdioden/SM/PM/MM Pigtailed-Laserdioden

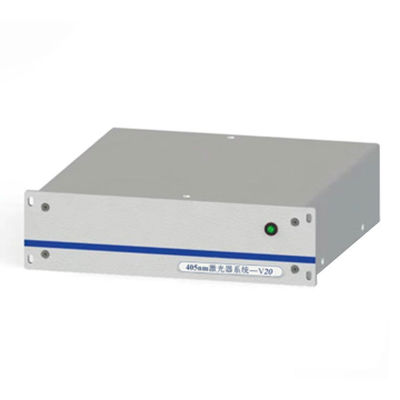

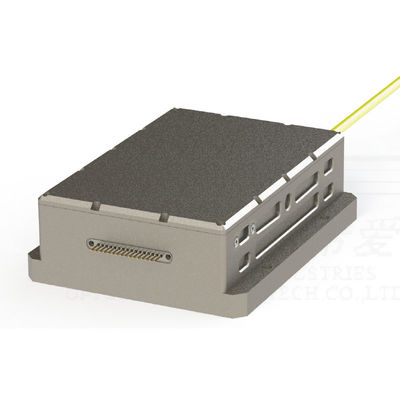

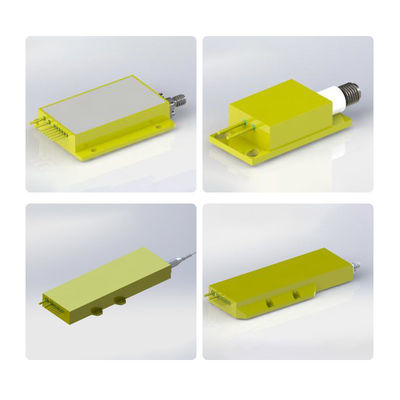

1. Fasergekoppeltes Laserdiodenmodul

  • Wellenlängenbereich 405-1064 nm

  • Hohe Ausgangsleistung bis zu 4000 W bei 915/980 nm

  • Sind für Faserlaser, Festkörperlaserpumpen, direkte Diodenmaterialbearbeitung, chirurgische Laser und medizinische Therapeutika konzipiert

Artikelnummer Wellenlänge (nm) Leistung (W) Fasertyp (MM-Faser)
STC-LDM-405-10 405 nm 10 800 µm
STC-LDM-405-35 405 nm 35 800 µm
STC-LDM-444-10 444 nm 10 100, 200, 400µm
STC-LDM-444-25 444 nm 25 100, 200, 400 µm
STC-LDM-450-6 450 nm 6 105 µm
STC-LDM-450-9 450 nm 9 200 µm
STC-LDM-450-12 450 nm 12 200 µm
STC-LDM-450-50 450 nm 50 400 µm
STC-LDM-450-120 450 nm 120 800 µm
STC-LDM-520-30 520 nm 30 400 µm
STC-LDM-520-70 520 nm 70 800 µm
STC-LDM-638-15 638 nm 15 400 µm
STC-LDM-638-35 638 nm 35 800 µm
STC-LDM-793-8 793 nm 8 105 µm
STC-LDM-793-16 793 nm 16 105 µm
STC-LDM-793-30 793 nm 30 105 µm
STC-LDM-808-7 808 nm 7 105 µm
STC-LDM-808-15 808 nm 15 400 µm
STC-LDM-808-20 808 nm 20 400 µm
STC-LDM-808-30 808 nm 30 400 µm
STC-LDM-808-40 808 nm 40 200 µm
STC-LDM-808-50 808 nm 50 400 µm
STC-LDM-808-60 808 nm 60 200 µm
STC-LDM-808-100 808 nm 100 400 µm
STC-LDM-808-150 808 nm 150 400 µm
STC-LDM-878.6-25 878,6 nm 25 200 µm
STC-LDM-878.6-30 878,6 nm 30 400 µm
STC-LDM-878.6-60 878,6 nm 60 400 µm
STC-LDM-878.6-72 878,6 nm 72 400 µm
STC-LDM-878.6-75 878,6 nm 75 400 µm
STC-LDM-878.6-120 878,6 nm 120 400 µm
STC-LDM-915-10 915 nm 10 105 µm
STC-LDM-915-20 915 nm 20 105 µm
STC-LDM-915-30 915 nm 30 105 µm
STC-LDM-915-50 915 nm 50 200 µm
STC-LDM-915-80 915 nm 80 105 µm
STC-LDM-915-150 915 nm 150 105 µm
STC-LDM-915-260 915 nm 260 200 µm
STC-LDM-925-200 925 nm 200 135 µm
STC-LDM-976-10 976 nm 10 105 µm
STC-LDM-976-20 976 nm 20 105 µm
STC-LDM-976-27 976 nm 27 105 µm
STC-LDM-976-60 976 nm 60 105 µm
STC-LDM-976-100 976 nm 100 105 µm
STC-LDM-976-130 976 nm 130 105 µm
STC-LDM-976-140 976 nm 140 105 µm
STC-LDM-980-15 980 nm 15 200 µm
STC-LDM-980-35 980 nm 35 300 µm
STC-LDM-1064-10 1064 nm 10 200 µm
STC-LDM-1470-15 1470 nm 15 200 µm

Detaillierte Spezifikationen von STC-LDM-808-150-C2

  Parameter Symbol Typisch Einheit
Optisch CW-Ausgangsleistung Pop 150 W
  Mittenwellenlänge 808±10 nm
  Spektrale Breite (90 % der Leistung) △ <10,0 nm
  Wellenlängenverschiebung mit der Temperatur △/△T 0,35 nm / ℃
Elektrisch Schwellenstrom Ith 1.9 A
  Betriebsstrom Iop 12 A
  Betriebsspannung Vop 30 V
  Steigungseffizienz η 14.9 W/A
  Effizienz der Energieumwandlung ηep 42 %
Faser Kerndurchmesser dcore 400 μm
  Verkleidungsdurchmesser dclad 440 μm
  Pufferdurchmesser dbuffer 700 μm
  Numerische Apertur N / A 0,22 -
  Faserlänge L 1,0 M
  Verbinder - SMA905,FC -
Zubehör Ziellaser (650 nm) - Keiner -
  Überwachen Sie die Fotodiode - Keiner -
  Abmessungen   142x72x29,5 mm

Detaillierte Spezifikationen von STC-LDM-980-15

Optisch Einheit Typischer Wert
CW-Ausgangsleistung W 15
Mittenwellenlänge nm 980±10
Spektrale Breite (90 % der Leistung) nm 4
Wellenlängenverschiebung mit der Temperatur nm / ℃ 0,3
Elektrisch
Schwellenstrom A 0,7
Betriebsstrom A 9.0
Betriebsspannung V 3.6
Steigungseffizienz W/A 1.8
Effizienz der Energieumwandlung % 46
Ziellaser*
CW-Ausgangsleistung mW 1
Mittenwellenlänge nm 650 ± 10
Betriebsstrom mA <30
Betriebsspannung V ~2.2
Faser**
Faserkerndurchmesser m 200
Durchmesser des Fasermantels m 220
Durchmesser des Faserpuffers m 500
Numerische Apertur - 0,22
Faserlänge M 1,0
Glasfaseranschluss - SMA905
Abmessungen mm 52x35x17,2

  • *Optionaler eingebauter Konstantstromkreis, 5-V-Stromversorgung erforderlich.Optionaler grüner Zielstrahl mit konstanter Spannung.

  • **Maßgeschneiderte Glasfaser und Stecker verfügbar.

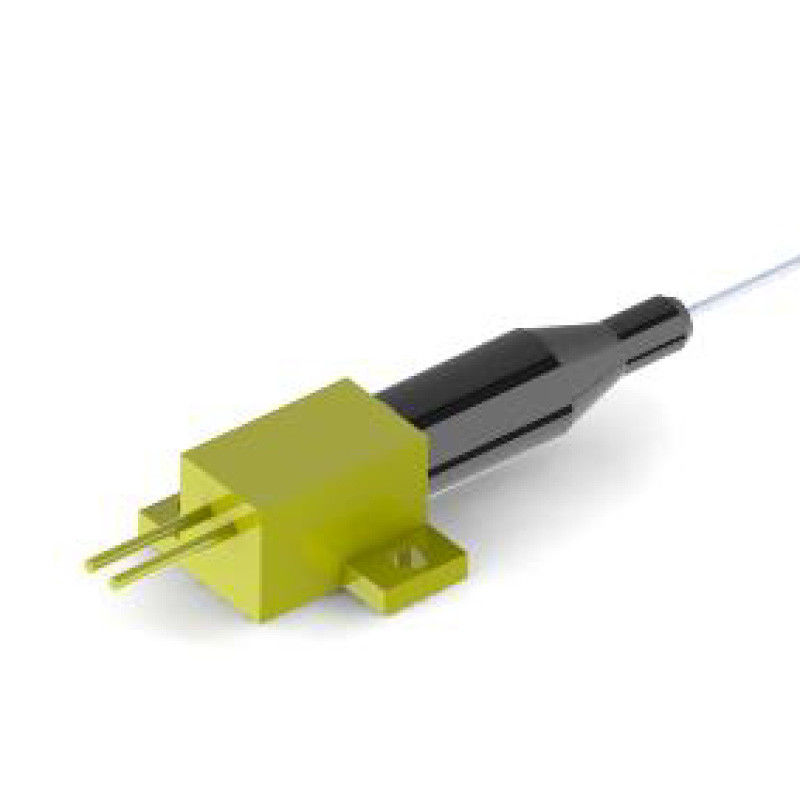

2. SM/PM/MM-Pigtail-Laserdioden

  • Wellenlängenbereich 405-1550 nm

  • Ausgangsleistungsbereich 1-5000 mW

  • Fasergekoppelte Fabry-Perot-Laserdioden (FP).

  • Optionaler FC/PC- oder FC/APC-Anschluss

  • Verteiltes Feedback (DFB)

Wellenlänge (nm) Leistung (mW) Lasertyp Paket
405 nm 1-50 SM/PM-Faser Koaxial
405 nm 5-200 MM-Faser Koaxial
635 nm 1-100 SM/PM-Faser Koaxial
635 nm 5-350 MM-Faser Koaxial
650 nm 5-100 SM/PM-Faser Koaxial
785 nm 20-50 SM/PM-Faser Koaxial
785 nm 50-80 MM-Faser Koaxial
808 nm 30 SM/PM-Faser Koaxial
808 nm 100-150 MM-Faser Koaxial
880 nm 1-2 SM/PM-Faser Koaxial
880 nm 5 MM-Faser Koaxial
905 nm 1-30 SM/PM-Faser Koaxial
940 nm 30 SM/PM-Faser Koaxial
980 nm 5-15 SM-Faser Koaxial
980 nm 20-100 MM-Faser Koaxial
1064 nm 5-50 SM/PM-Faser Koaxial
1064 nm 20 MM-Faser Koaxial
1310 nm 2-10 SM/PM-Faser Koaxial / Pigtailed
1310 nm 10 MM-Faser Koaxial / Pigtailed
1550 nm 2-10 SM/PM-Faser Koaxial / Pigtailed
1550 nm 10 MM-Faser Koaxial / Pigtailed

Detaillierte Spezifikationen der partiellen SM/PM/MM-Pigtail-Laserdioden

(1) SM/PM-Pigtail-Laserdiode bei 650 nm

  • mit SM-Faser

  • mit PM-Faser

  • Bieten Sie maßgeschneiderte Produkte an

  • Bieten Sie einen OEM-Kupplungsservice an

Artikelnummer STC-SLDP-650-5-SM STC-SLDP-650-10-SM STC-SLDP-650-20-SM STC-SLDP-650-20-SM-9 STC-SLDP-650-30-SM
Mittenwellenlänge bei 25°C (nm) 650 nm 650 nm 650 nm 650 nm 650 nm
Leistung (mW) 5 10 20 20 30
Paket Koaxial Koaxial Koaxial Koaxial Koaxial
Toleranz (nm) 5 5 5 5 5
Fasertyp (80 cm Länge) 4 µm SM-Faser 4 µm SM-Faser 4 µm SM-Faser 9 µm SM-Faser 4 µm SM-Faser
Glasfaseranschluss FC/SC/SMA905 FC/SC/SMA905 FC/SC/SMA905 FC/SC/SMA905 FC/SC/SMA905
Schwellenstrom (typ.) 40mA 45mA 40mA 45mA 50mA
Betriebsstrom (typ.) 90mA 100mA 170mA 150mA 220mA
Betriebsspannung 2,7V 2,7V 2,4 V 2,4 V 2,5V
Sperrspannung 2,0 V 2,0 V 2,0 V 2,0 V 2,0 V
Betriebstemperatur -10-+70°C -10-+60°C -10-+60°C -10-+60°C -10-+60°C
Lagertemperatur -40-+85°C -40-+85°C -40-+85°C -40-+85°C -40-+85°C
Bleilöttemperatur 260°C 260°C 260°C 260°C 260°C
Artikelnummer STC-SLDP-650-50-SM STC-SLDP-650-50-SM-9 STC-SLDP-650-50-PM STC-SLDP-650-100-SM STC-SLDP-650-100-SM-9 STC-SLDP-650-100-PM
Mittenwellenlänge bei 25°C (nm) 650 nm 650 nm 650 nm 650 nm 650 nm 650 nm
Leistung (mW) 50 50 50 100 100 100
Paket Koaxial Koaxial Koaxial Koaxial Koaxial Koaxial
Toleranz (nm) 5 5 5 5 5 5
Fasertyp (80 cm Länge) 4 µm SM-Faser 9 µm SM-Faser PM UV-Faser 4 µm SM-Faser 9 µm SM-Faser PM UV-Faser
Glasfaseranschluss FC/SC/SMA905 FC/SC/SMA905 FC/SC/SMA905 FC/SC/SMA905 FC/SC/SMA905 FC/SC/SMA905
Schwellenstrom (typ.) 50mA 50mA 55mA 55mA 55mA 55mA
Betriebsstrom (typ.) 220mA 200mA 200mA 260mA 260mA 260mA
Betriebsspannung 2,6V 2,5V 2,5V 2,7V 2,7V 2,7V
Sperrspannung 2,0 V 2,0 V 2,0 V 2,0 V 2,0 V 2,0 V
Betriebstemperatur -10-+50°C -10-+60°C -10-+50°C -10-+50°C -10-+50°C -10-+50°C
Lagertemperatur -40-+85°C -40-+85°C -40-+85°C -40-+85°C -40-+85°C -40-+85°C
Bleilöttemperatur 260°C 260°C 260°C 260°C 260°C 260°C

(2) SM/PM-Pigtail-Laserdiode bei 980 nm

980-nm-Koaxialpaket-Diodenlaser

  • mit SM-Faser

  • mit PM-Faser

  • Eingebautes PD

  • Bieten Sie maßgeschneiderte Produkte an

  • Bieten Sie einen OEM-Kupplungsservice an

Artikelnummer STC-SLDP-980-5-SM STC-SLDP-980-10-SM STC-SLDP-980-10-SM-9 STC-SLDP-980-15-SM
Mittenwellenlänge bei 25°C (nm) 980 nm
Leistung (mW) 5 10 10 15
Paket Koaxial
Toleranz (nm) 5
Fasertyp (80 cm Länge) 6 µm SM-Faser 6 µm SM-Faser 6 µm SM-Faser 9 µm SM-Faser
Glasfaseranschluss FC/SC/SMA905
Schwellenstrom (typ.) 10mA 15mA 10mA 15mA
Betriebsstrom (typ.) 75mA 80mA 75mA 80mA
Betriebsspannung 1,5V 1,6V 1,5V 1,6V
PD Eingebaut
Überwachen Sie den Strom 0,5mA 0,5mA 0,5mA 0,5mA
PD-Sperrspannung 30V 30V 30V 30V
Sperrspannung 2,0 V 2,0 V 2,0 V 2,0 V
Betriebstemperatur -10-+40°C -10-+40°C -10-+40°C -10-+40°C
Lagertemperatur -15-+85°C -15-+85°C -15-+85°C -15-+85°C
Bleilöttemperatur (10 Sek.) 250°C

(3) MM-Pigtail-Laserdiode bei 980 nm (980-nm-Koaxialpaket-Diodenlaser)

  • mit MM-Faser

  • Bieten Sie maßgeschneiderte Produkte an

  • Bieten Sie einen OEM-Kupplungsservice an

Artikelnummer STC-MLDP-980-20-MM STC-MLDP-980-100-MM
Mittenwellenlänge bei 25°C (nm) 980 nm 980 nm
Spektrale Breite (FWHM) 2,0 nm 2,0 nm
Leistung (mW) 20 100
Paket Koaxial Koaxial
Toleranz (nm) 10 10
Fasertyp (80 cm Länge) MM-Faser MM-Faser
Glasfaseranschluss FC/SC/SMA905 FC/SC/SMA905
Schwellenstrom (typ.) 10mA 55mA
Betriebsstrom (typ.) 75mA 350mA
Betriebsspannung 1,5V 1,6V
Sperrspannung 2,0 V 2,0 V
Betriebstemperatur -10-+40°C -10-+40°C
Lagertemperatur -15-+85°C -15-+85°C
Bleilöttemperatur 260°C (10 Sek.) 260°C (10 Sek.)

Größe und Tag:

Fasergekoppelte Laserdiode,

fasergekoppeltes Laserdiodenmodul,

Einzelemitter-Laserdiode
