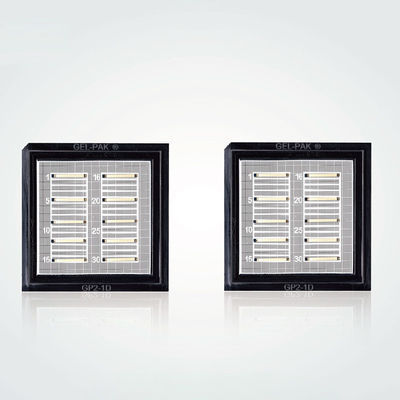

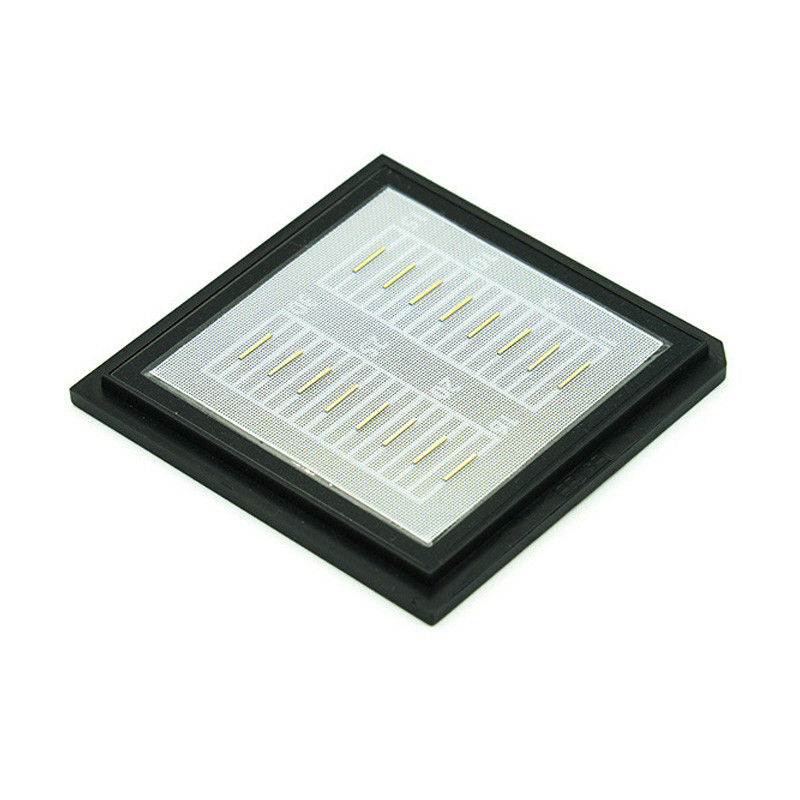

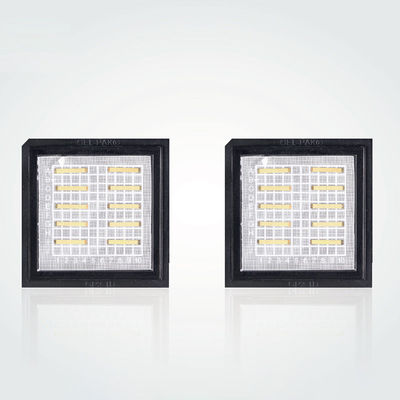

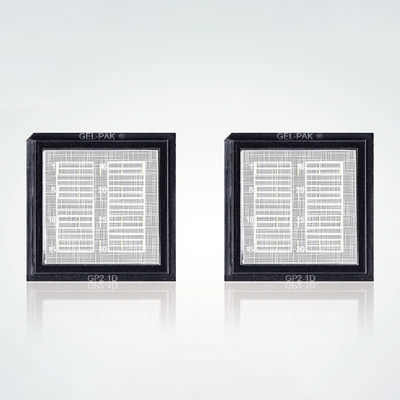

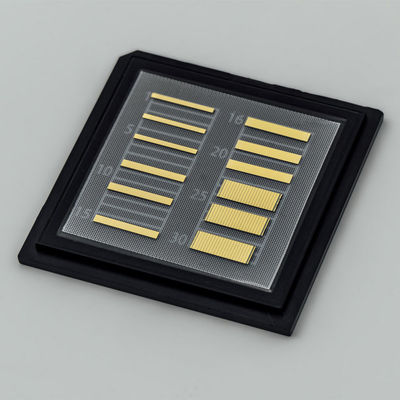

808-nm-Laserdiodenchips

808-nm-Laserdiodenchips
808-nm-Laserdiodenchips 808-nm-Laserdiodenchips 808-nm-Laserdiodenchips 808-nm-Laserdiodenchips 808-nm-Laserdiodenchips

Großes Bild :  808-nm-Laserdiodenchips

Produktdetails:
Herkunftsort: China
Markenname: Sintec Optronics
Zertifizierung: CE ISO
Modellnummer: STD-Serie
Zahlung und Versand AGB:
Lieferzeit: Lagerbestand
Zahlungsbedingungen: Versand per Bank
Kontakt

808-nm-Laserdiodenchips

Beschreibung
Dienstleistungen: Online-Dienstleistung Anwendung: Medizin, Industrie usw.
Strahldurchmesser: 1 bis 10 mm Strahldivergenz: 0,2–2 mrad
Strahlqualität: M2<1.2 Lebensdauer: >10000h
Betriebsstrom: 0.5-10A Betriebstemperatur: -10℃-50℃
Betriebsspannung: 3-5v Ausgangsleistung: 1mW-100W
Paket: , Zu-können Schmetterling, etc. Polarisierung: Vertikal oder horizontal
Energiestabilität: < 1% Lagertemperatur: -40℃-85℃
Typ: Diodenlaser Wellenlänge: 405nm-1550nm
Hervorheben:

Laserdiodenchips

,

Diodenchips

,

Diodenlaserstangen

808 nm bis 976 nm Diodenlaserchips, -stäbe und -stapel



1. Diodenlaserchips und -stäbe der STD-Serie

Merkmale:

  • Hohe Ausgangsleistung

  • Hohe elektrisch-optische Umwandlungseffizienz

  • Hohe Helligkeit

  • Hohe Zuverlässigkeit

Technische Vorteile:

  • Hocheffizientes epitaktisches Strukturdesign

  • Hochwertiges epitaktisches Materialwachstum

  • Spezielle Passivierungsmethode für die Hohlraumoberfläche

Artikelnummer Wellenlänge Leistung Betriebsstrom/Spannung Anmerkung
STD-UMC-100-808-TE-6-4.0 808 nm 6W 5,7A/1,75V CW-Einzelchip
STD-UMC-190-808-TE-10-4.0 808 nm 10W 9,5A/1,75 CW-Einzelchip
STD-UMC-190-808-TE-12-4.0 808 nm 12W 10,5 A/1,75 V CW-Einzelchip
STD-UMC-100-915-TE-12-4.5 915 nm 12W 10,5 A/1,62 V CW-Einzelchip
STD-UMC-160-915-TE-18-5.0 915 nm 18W 17,5 A/1,65 V CW-Einzelchip
STD-UMC-190-915-TE-22-5.0 915 nm 22W 20,0 A/1,68 V CW-Einzelchip
STD-UMC-230-915-TE-25-5.0 915 nm 25W 24,5A/1,70V CW-Einzelchip
STD-UMC-100-945-TE-12-4.5 945 nm 12W 11,5 A/1,70 V CW-Einzelchip
STD-UMC-160-945-TE-18-5.0 945 nm 18W 17,5 A/1,70 V CW-Einzelchip
STD-UMC-190-945-TE-22-5.0 945 nm 22W 21,5 A/1,70 V CW-Einzelchip
STD-UMC-230-945-TE-25-5.0 945 nm 25W 25,0 A/1,70 V CW-Einzelchip
STD-UMC-100-975-TE-12-4.5 975 nm 12W 12,5 A/1,52 V CW-Einzelchip
STD-UMC-100-975-TE-15-4.5 975 nm 15W 16,0 A/1,55 V CW-Einzelchip
STD-UMC-190-975-TE-22-5.0 975 nm 22W 23,5 A/1,55 V CW-Einzelchip
STD-UMC-230-975-TE-25-5.0 975 nm 25W 27,0 A/1,55 V CW-Einzelchip
STD-UMC-230-975-TE-30-5.5 975 nm 30W 33,0 A/1,55 V CW-Einzelchip
STD-UMB-30-19-808-TE-50-1.5 808 nm 50W 42,0 A/1,80 V CW-Leiste
STD-UMB-50-47-808-TE-100-1.5 808 nm 100W 92,0 A/1,80 V CW-Leiste
STD-UMB-50-47-940-TE-120-2.0 940 nm 120W 115A/1,65V CW-Leiste
STD-UMB-50-47-976-TE-200-4.0 976 nm 200W 195A/1,55V CW-Leiste
STD-UMB-75-37-808-TE-300-1.5 808 nm 300W 250A/2,00V QCW-Leiste

2. Pumpenmodule und -stapel

  • AuSn-Hartlot-Verpackungskonstruktion

  • Hohe Einschaltdauer, hohe Energiedichte

  • Gefiltertes Wasser, alternative Kühlflüssigkeiten

  • Kleiner Pitch, kompakte Größe

  • Montage des optischen Wellenleiters mit optionalem Dichtungsband

  • Optionale schnelle Kollimation

  • Wird zum Laserpumpen, zur Haarentfernung usw. verwendet.

2.1 Pumpenmodule

Artikelnummer Struktur Laserleistung Laserwellenlänge
STD-HS12 Makrokanalstapel 600W-16500W 760nm-1100nm
STD-GS20 Konduktionskühlstapel 4000W-1000W 760nm-1100nm
STD-L5 Horizontaler Makrokanalstapel 300W-3000W 760nm-1100nm
STD-E27 Makrokanalstapel 4000W-10000W 760nm-1100nm
STD-MA Mikrokanalstapel 2500W-15000W 760nm-1100nm
STD-HM7 Kompletter Mikrokanalstapel 700W-3500W 760nm-1100nm

(1) Makrokanalstapel STD-HS12

  • AuSn-Hartlot-Verpackungskonstruktion

  • Hohe Einschaltdauer, hohe Energiedichte

  • Gefiltertes Wasser, alternative Kühlflüssigkeiten

  • Kleiner Pitch, kompakte Größe

  • Montage des optischen Wellenleiters mit optionalem Dichtungsband

  • Optionale schnelle Kollimation

  • Wird zum Laserpumpen, zur Haarentfernung usw. verwendet.

Wellenlänge 760–1100 nm
Spitzenleistung, W 600 1200 7200 10000 16500
Betriebsmodus QCW
Betriebsstrom, A 50 95 550 450 450
Einschaltdauer bis zu, % 25 15 5 1 0,4
Anzahl der Balken 12 12 12 20 Bis 33
Stab-zu-Stab-Abstand, mm 1.2 1.2 1.2 0,93 0,4
Wirkungsgrad der elektrischen/optischen Umwandlung, % 58 Bis 60 56 56 56
Schnelle Achsendivergenz FWHM, Grad 35, optionaler FAC<4 35
Langsame Achsendivergenz FWHM.Grad 10
Abmessung, mm 28,6x24x11,5mm

Typische Pulsenergie:

Impulsbreite Frequenz (Hz) Iop
1 2 3 4 5 6 7 8 9 10
10 ms 13 13 12.7 12.75 13 12.7 13 13 12.9 12.9 95A
20 ms 21 21 21.7 21.5 21.4 21.7 21 21.4 20 20.9 85A
30 ms 31 31.5 32 32 - - - - - - 60A
40 ms 43 41 42 - - - - - - - 60A
50 ms 53 51 - - - - - - - - -
60 ms 61 59,5 - - - - - - - - -
70 ms 70 - - - - - - - - - -
80 ms 50 - - - - - - - - - -
90 ms 54 - - - - - - - - - -
100 ms 60 - - - - - - - - - -

Anmerkung: Kühlwasser: T 25 Grad, Durchflussrate 4,5–5,0 l/min

(2) Konduktionskühlstapel STD-GS20

  • AuSn-Hartlot-Verpackungskonstruktion

  • Hohe Leistungsdichte

  • Optionale Fast-Axis-Kollimation

  • Kleiner Pitch, kompakte Größe

  • Optionaler Dichtungsschutz

  • Mehrere Wellenlängen in einem einzigen Array

  • Wird zum Laserpumpen, zur Haarentfernung usw. verwendet.

Wellenlänge 760–1100 nm
Spitzenleistung, W 4000 6000 10000
Betriebsmodus QCW QCW QCW
Betriebsstrom, A 200 280 450
Einschaltdauer bis zu, % 1.2 1 0,4
Pulsbreite, wir Bis zu 1000 600 200
Anzahl der Balken 20
Stab-zu-Stab-Abstand, mm 0,73
Wirkungsgrad der elektrischen/optischen Umwandlung, % 52 56 58
Schnelle Achsendivergenz FWHM, Grad 35, optionaler FAC < 4
Langsame Achsendivergenz FWHM.Grad 10
Abmessung, mm 37,5x10x9

(3) Makrokanal-Horizontalstapel STD-L5

  • AuSn-Hartlot-Verpackungskonstruktion

  • Hohe Leistungsdichte

  • Kontaktgröße

  • Wird zum Pumpen verwendet

Wellenlänge 760–1100 nm
Spitzenleistung, W 300 1500 3000
Betriebsmodus CW QCW QCW
Betriebsstrom, A 55 280 550
Anzahl der Balken 5
Stab-zu-Stab-Abstand, mm 0,73
Wirkungsgrad der elektrischen/optischen Umwandlung, % 56 56 58
Schnelle Achsendivergenz FWHM, Grad 35
Langsame Achsendivergenz FWHM.Grad 10
Abmessung, mm 70x14x10

(4) Makrokanalstapel STD-E27

  • AuSn-Hartlot-Verpackungskonstruktion

  • Hohe Leistungsdichte

  • Optionale Fast-Axis-Kollimation

  • Kleiner Pitch, kompakte Größe

  • Optionaler Dichtungsschutz

  • Mehrere Wellenlängen in einem einzigen Array

  • Wird zum Laserpumpen verwendet

Wellenlänge 760–1100 nm
Spitzenleistung, W 4000 6000 10000
Betriebsmodus QCW QCW QCW
Betriebsstrom, A 200 280 450
Einschaltdauer bis zu, % 8 5 0,4
Pulsbreite, wir Bis zu 1000 600 200
Anzahl der Balken 20
Stab-zu-Stab-Abstand, mm 2.21
Wirkungsgrad der elektrischen/optischen Umwandlung, % 52 56 58
Schnelle Achsendivergenz FWHM, Grad 35, optionaler FAC < 4
Langsame Achsendivergenz FWHM.Grad 10
Abmessung, mm 37,5x12x13,4

(5) Gesamter Mikrokanalstapel STD-HM7

  • AuSn-Hartlot-Verpackungskonstruktion

  • Hohe Leistungsdichte

  • Schmales Spektrum

  • Gefiltertes Wasser, alternative Kühlflüssigkeiten

  • Wird zum Laserpumpen und zur Haarentfernung verwendet

Wellenlänge 760–1100 nm
Spitzenleistung, W 700 2100 3500
Betriebsmodus QCW QCW QCW
Betriebsstrom, A 100 280 450
Einschaltdauer bis zu, % 40 8 4
Pulsbreite, wir Bis zu 1000 600 200
Anzahl der Balken 7
Stab-zu-Stab-Abstand, mm 2,0
Wirkungsgrad der elektrischen/optischen Umwandlung, % 60 56 58
Schnelle Achsendivergenz FWHM, Grad 35
Langsame Achsendivergenz FWHM.Grad 10
Abmessung, mm 30x13x4,95

2.2 Stapel zur Haarentfernung

Artikelnummer Struktur Laserleistung Laserwellenlänge
STD-HH05 Makrokanalstapel 300W/500W 760nm-1100nm
STD-HL07 Makrokanalstapel 300W-700W 760nm-1100nm
STD-HS12 Makrokanalstapel 600W-1200W 760nm-1100nm

(1) Makrokanalstapel STD-HH05

  • AuSn-Hartlot-Verpackungskonstruktion

  • Geeignet für den Betrieb mit langen Impulsbreiten

  • Gefiltertes Wasser, alternative Kühlflüssigkeiten

  • Dichtungsschutz

  • Hohe Einschaltdauer

  • Wird zur Haarentfernung und zum Laserpumpen verwendet

Typische Spezifikationen

Wellenlänge 760–1100 nm
Spitzenleistung, W 300 500
Betriebsmodus QCW QCW
Betriebsstrom, A 95 95
Einschaltdauer bis zu, % 20 10
Pulsbreite, wir 200 100
Anzahl der Balken 3 5
Stab-zu-Stab-Abstand, mm 5 2.9
Wirkungsgrad der elektrischen/optischen Umwandlung, % 58 58
Schnelle Achsendivergenz FWHM, Grad 35
Langsame Achsendivergenz FWHM.Grad 10
Abmessung, mm 42x25,27x20

Betriebsbedingungen

  STD-HH05-808 STD-HH03-300-808
Spitzenleistung pro Balken, W 100 80 60 100
Betriebsstrom, A 95 80 65 95
Impulsbreite, ms Max.Frequenz, Hz
10 30 40 40 40
20 10 15 20 20
30 10 12 13 13
40 10 10 10 10
50 5 6 8 8
60 4 5 6 6
80 3 4 5 4
100 2 3 4 2
200 - 1 2 1
400 - - 1 -

(2) Makrokanalstapel STD-HL07

  • AuSn-Hartlot-Verpackungskonstruktion

  • Geeignet für den Betrieb mit langen Impulsbreiten

  • Gefiltertes Wasser, alternative Kühlflüssigkeiten

  • Dichtungsschutz

  • Hohe Einschaltdauer

  • Wird zur Haarentfernung und zum Laserpumpen verwendet

Typische Spezifikationen

Wellenlänge 760–1100 nm
Spitzenleistung, W 300 500 600 700
Betriebsmodus QCW QCW QCW QCW
Betriebsstrom, A 50 50 95 95
Einschaltdauer bis zu, % 40 40 10 10
Pulsbreite, wir Bis zu 400 Bis zu 400 100 100
Anzahl der Balken 60 10 6 7
Stab-zu-Stab-Abstand, mm 2.2 2.2 3.4 2.9
Wirkungsgrad der elektrischen/optischen Umwandlung, % 58 58 58 58
Schnelle Achsendivergenz FWHM, Grad 35
Langsame Achsendivergenz FWHM.Grad 10
Abmessung, mm 39x40x36

Betriebsbedingungen

  STD-HL06-600-808
STD-HL07-700-808		 STD-HL06-300-808
STD-HL10-500-808
Spitzenleistung pro Balken, W 100 80 60 50
Betriebsstrom, A 95 80 65 50
Impulsbreite, ms Max.Frequenz, Hz
10 30 40 40 440
20 10 15 20 20
30 10 12 13 13
40 10 10 10 10
50 5 6 8 8
60 4 5 6 6
80 3 4 5 5
100 2 3 4 4
200 - 1 2 2
400 - - 1 1

(3) Makrokanalstapel STD-HS12

  • AuSn-Hartlot-Verpackungskonstruktion

  • Hohe Einschaltdauer, hohe Energiedichte

  • Gefiltertes Wasser, alternative Kühlflüssigkeiten

  • Kleiner Pitch, kompakte Größe

  • Optionale optische Wellenleiterbaugruppe mit Dichtungsband

  • Optionale Fast-Axis-Kollimation

  • Wird zur Haarentfernung und zum Laserpumpen verwendet

Wellenlänge 760–1100 nm
Spitzenleistung, W 600 1200 7200 10000 16500
Betriebsmodus QCW
Betriebsstrom, A 50 95 550 450 450
Einschaltdauer bis zu, % 25 15 5 1 0,4
Pulsbreite, wir 25 10 0,6 0,4 0,2
Anzahl der Balken 12 12 12 20 Bis 33
Stab-zu-Stab-Abstand, mm 1.2 1.2 1.2 0,73 0,4
Wirkungsgrad der elektrischen/optischen Umwandlung, % 58 Bis 60 56 56 56
Schnelle Achsendivergenz FWHM, Grad 35, optionaler FAC<4 35
Langsame Achsendivergenz FWHM.Grad 10
Abmessung, mm 28,6x24x11,5mm

STD-HS12-1200-808 typische Impulsenergie (J/cm2):

Impulsbreite Frequenz (Hz) Iop
1 2 3 4 5 6 7 8 9 10
10 ms 13 13 12.7 12.75 13 12.7 13 13 12.9 12.9 95A
20 ms 21 21 21.7 21.5 21.4 21.7 21 21.4 20 20.9 85A
30 ms 31 31.5 32 32 - - - - - - 60A
40 ms 43 41 42 - - - - - - - 60A
50 ms 53 51 - - - - - - - - -
60 ms 61 59,5 - - - - - - - - -
70 ms 70 - - - - - - - - - -
80 ms 50 - - - - - - - - - -
90 ms 54 - - - - - - - - - -
100 ms 60 - - - - - - - - - -

Anmerkung: Kühlwasser: T 25 Grad, Durchflussrate 4,5–5,0 l/min

Größe und Tag:

Fasergekoppelte Laserdiode,

fasergekoppeltes Laserdiodenmodul,

Einzelemitter-Laserdiode

Kontaktdaten
Wuhan Sintec Optronics Co., Ltd,

Ansprechpartner: Steven

Telefon: +86 15671598018

Faxen: 86-027-51858989

Senden Sie Ihre Anfrage direkt an uns (0 / 3000)

über

Laser-Schneidemaschine

3D-Roboter-Schneidmaschine für Aluminiumlegierungsrahmen, Babywagenrahmen, Elektrofahrzeugrahmen

Maschinen zum Schneiden von Kunststoffen, Teile aus Kunststoffen für den Innenraum von Fahrzeugen und andere Verbundwerkstoffe, 3D-Schneidmaschinen

OEM ODM Raycus MAX CW Faserlaserschneidemaschine 1000W 2000W

Laserschweißmaschine

Handgehaltene 3-in-1-Faserlaserschweiß- und Reinigungsschneidemaschine 1500 W, 2000 W, 3000 W

3 IN 1 Multifunktions-Faserlaser-Schweiß-/Reinigungsmaschine, handgehalten, 2 kW

1500 W 3-in-1-Laserschweißgerät, Reinigungsschneider, handgehalten für Metall

NACHRICHT HINTERLASSEN

Datenschutz-Bestimmungen | China Gut Qualität Laser-Schneidemaschine Fournisseur. © 2023 - 2025 chinalasermart.com. All Rights Reserved.
