20 bis 300 Watt Hochleistungs-Laserdiodenstangen/60 bis 160 Watt Laserdiodenhorizontale Stapel

1Laserdiodenstangen

2. Horizontale Laserdiodenstapeln

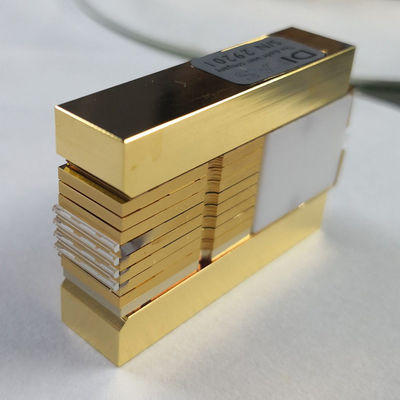

STO-HSCW-Serie, CW-Laserdioden-Horizontalstapeln

Anmerkung: STO-HSCW-20/40-N kann mit N≤20 angepasst werden.

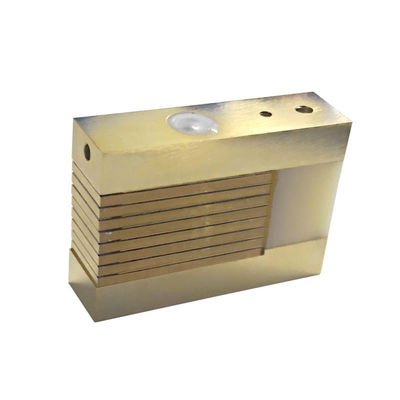

STOU-HSQCW-Serie QCW-Laserdioden Horizontale Stapel

Anmerkung: STO-HSQCW-100?? 300-N kann angepasst werden. Einzelne Einheit kann mit 1, 2 oder 3 Stück Laserdiodenstange montiert werden. Die typische Wellenlänge der Diodenstange ist 805+/-3nm.Die Wellenlänge muss entsprechend der speziellen Impulsbreite festgelegt werden., Wiederholungsrate und Wärmeabwasservorrichtungen.

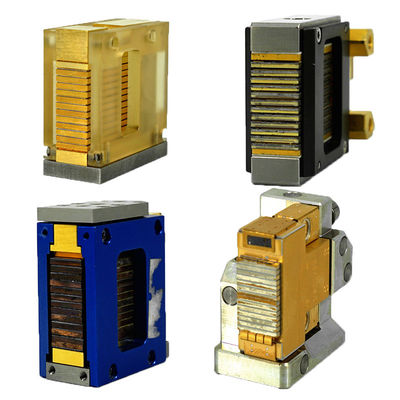

3. STO-VS-Serie CW/QCW Laserdioden vertikale Stapel

Anmerkung: STO-VSQCW/CW-MI/MA-100?? 300-N können angepasst werden. Wir bieten Mikrokanalakwältungstechnologie und zuverlässige Makrokanalakwältungstechnologie.Typische Wellenlänge der Diodenstange beträgt 808+/-3nmDie Wellenlänge muß jedoch entsprechend der speziellen Pulsbreite, der Wiederholungsrate und der Wärmesenkungen festgelegt werden.

4Zuverlässige QCW-Diodenlaserstapel in Lichtbogen-Heizklemmen

Wir machen den QCW-Laser zu einem Bogen, was der Leichtigkeit der Pumpenstruktur zugute kommt.Die Au-Sn-Verpackungstechnologie ermöglicht der Laser eine hohe Zuverlässigkeit auch in rauen Arbeitsumgebungen.

Merkmal

• Wellenlänge: 808 nm oder höher

• Ausgangsleistung: 500 - 4800 W

• Betriebsmodus: QCW

• Kühlung: aktiv/passiv gekühlt

Vorteile

• Effizient: hohe Leistung bis 4800 W.

• Kompakt:Bogen- und Leichtbau sind leicht in das Pumpenmodul zu integrieren.

• Robust: Stoß- und Schwingungsbeständig.

• Zuverlässig und hochwertig: Gold- und Zinnbefestigung (hartes Lötwerk).

• Wellenlängenkombination: für das Pumpendesign bei voller Temperatur vorteilhaft.

Anwendung

• Hochenergieforschung: QCW-Pumpenquellen für Festkörperlaser.

• Medizinische Technik: Langpulseoperation, Anwendung in der Ästhetik (Epilation) und Dermatologie.

• Aufregungslichtquelle für Festkörperlaser im 1320 nm-Bereich für Parenchymachirurgie.

• Verteidigung: Kurzimpulsbetrieb, Verwendung als Pumpenquelle, für Beleuchtung oder in LIDAR-Systemen.

• Industrie: Pumpenquelle für Festkörperlaser und Faserlaser.

Anmerkung:

• STO-ARCQCW-MA-100~500-N steht für einen N*100-500W Laserstapel, der auf einem Lichtbogen-Heizkörper montiert ist.

• Die Wellenlängen jedes Balkens in einem einzigen Gerät können entsprechend den Wärmeabbaubedingungen angeordnet und kombiniert werden.

• Die vorstehenden Parameter werden bei einer Wärmeabwassertemperatur von 25oC gemessen.

• Wärmeschwimmstruktur kann nach den speziellen Anforderungen des Kunden angepasst werden

5Zuverlässige QCW-Diodenlaserstapel in Ring-Heatsink

Der QCW-Laser ist in einen Ring umgewandelt, wodurch die Einheitlichkeit der Pumpe verbessert wird und gleichzeitig die Leichtbauweise der Pumpenstruktur genutzt wird.Die Au-Sn-Verpackungstechnologie ermöglicht der Laser eine hohe Zuverlässigkeit auch in rauen Arbeitsumgebungen.

Merkmal

• Wellenlänge: 808 nm oder höher auf Anfrage

• Ausgangsleistung: 500 W bis 10 kW

• Betriebsmodus: QCW

• Kühlung: aktiv/passiv gekühlt

Vorteile

• Effizient: Hohe Ausgangsleistung bis 4800 W.

• Kompakt: Bogen- und Leichtbauart ist leicht in das Pumpenmodul zu integrieren.

• Robust: Stoß- und Schwingungsbeständig.

• Zuverlässig und hochwertig: Gold- und Zinnbefestigung (hartes Lötwerk).

• Wellenlängenkombination: für das Pumpendesign bei voller Temperatur vorteilhaft.

Anwendung

• Hochenergieforschung: QCW-Pumpenquellen für Festkörperlaser.

• Medizinische Technik: Langpulseoperation, Anwendung in der Ästhetik (Epilation) und Dermatologie.

• Pumpquelle für Festkörperlaser im 1320nm-Bereich für Parenchymachirurgie.

• Verteidigung: Kurzimpulsbetrieb, Verwendung als Pumpenquelle, für Beleuchtung oder in LIDAR-Systemen.

• Industrie: Pumpenquelle für Festkörperlaser und Faserlaser.

Anmerkung:

• STO-ARCQCW-MA-100~500-N steht für den N*100-500W-Laserstapel, der auf einem ringförmigen Heizkessel montiert ist. Die Laserleistung eines einzelnen Balkens beträgt 100W, 200W, 300W oder 500W.

• Die Wellenlängen jedes Balkens in einem einzigen Gerät können entsprechend den Wärmeabbaubedingungen angeordnet und kombiniert werden.

• Die vorstehenden Parameter werden bei einer Wärmeabwassertemperatur von 25oC gemessen.

• Wärmeschwimmstruktur kann nach den speziellen Anforderungen des Kunden angepasst werden

• Der Arbeitszyklus beträgt in der Regel weniger als 2%. Bei besonderen Anforderungen an einen hohen Arbeitszyklus kann die Laserstruktur angepasst werden.

6. Vertikal QCW Diodenlaserstapel

Wir bauen unsere vertikalen QCW-Stacks mit Gold und Zinn zusammen, wodurch der Laser selbst in schwierigen Arbeitsumgebungen sehr zuverlässig ist.

Merkmal

• Wellenlänge: 808 nm oder höher auf Anfrage

• Ausgangsleistung: 500 W bis 10 kW

• Betriebsmodus: QCW

• Kühlung: aktiv/passiv gekühlt

• FAC verfügbar

Vorteile

• Auf Anfrage angepasst, um die Pumpenstruktur anzupassen.

• Robust: Stoß- und Schwingungsbeständig.

• Zuverlässig und hochwertig: Gold- und Zinnbefestigung (hartes Lötwerk).

• Wellenlängenkombination: für das Pumpendesign bei voller Temperatur vorteilhaft.

• Dienstkreis auf 20%.

Anwendung

• Hochenergieforschung: QCW-Pumpenquellen für Festkörperlaser.

• Medizinische Technik: Langpulseoperation, Anwendung in der Ästhetik (Epilation) und Dermatologie.

• Pumpquelle für Festkörperlaser im 1320 nm-Bereich für Parenchymachirurgie.

• Verteidigung: Kurzimpulsbetrieb, als Pumpenquelle, für Beleuchtung oder in LIDAR-Systemen verwendet.

• Industrie: Pumpenquelle für Festkörperlaser und Faserlaser.

Anmerkung:

• STO-VSQCW-MI/MA-100~500-N. MI bedeutet Mikrokanalekühlgerät als Heizkessel, das deionisiertes Wasser benötigt. MA bedeutet passiv gekühlte oder reine wassergekühlte Heizkessel.

• STO-VSQCW-MI/MA-100~500-N. 100~500 bedeutet, dass die Laserleistung pro Bar 100W, 200W, 300W oder 500W sein kann.

• Die vorstehenden Parameter werden bei einer Wärmeabwassertemperatur von 25oC gemessen.

• Die Wellenlängen jedes Balkens in einem einzigen Gerät können entsprechend den Wärmeabbaubedingungen angeordnet und kombiniert werden.

• Wärmeschwimmstruktur kann nach den speziellen Anforderungen des Kunden angepasst werden

7. Vertikal CW-Dioden-Laserstapeln

Unsere vertikalen Stapel können verwendet werden, um die optische Ausgangsleistung Ihrer Diodenlaser zu erhöhen. Dazu stapeln wir bis zu 12 montierte Laserbalken, um einen Diodenlaserstapel oder eine Montage zu bilden.Jeder dieser Laserbalken liefert im CW-Modus bis zu 100 WAufgrund der kleinen Lücken zwischen den Laserbalken erhalten Sie maximale Helligkeit aus den Stapeln und können so sehr effektiv arbeiten.Sie können zwischen Laserdioden mit einer schnellen Achse (FA) oder ohne Kollimation wählen.

Merkmal

• Hohe optische Ausgangsleistung von 100 Watt CW pro Bar

• Wellenlänge: 808 nm ± 3 nm

• Hohe Effizienz, geringe Divergenz

• Lebensdauer > 10.000 Stunden, hohe Zuverlässigkeit

• Kollimation: schnelle Achse / ohne

Anwendung

• Materialverarbeitung

• Medizintechnik

• Pumpquelle für Faserlaser und Festkörperlaser.

Anmerkung:

• STO-VSCW-MI-40~100-N. MI bedeutet, wir verwenden einen Mikrokanalekühlschrank als Heizkessel, der deionisiertes Wasser benötigt.

• STO-VSCW-MI-40~100-N. 40~100 stellt die Laserleistung pro Bar dar, kann 40W, 60W oder 100W sein. Nur 100W-Bar kann in kosmetischen Anwendungen verwendet werden.

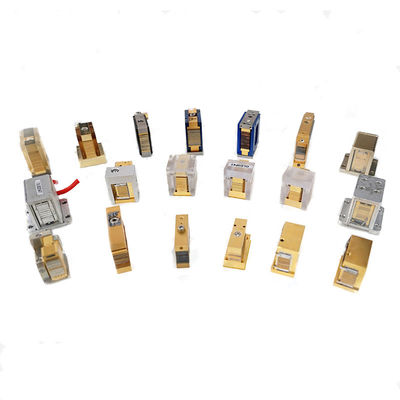

8. Laserdioden-Stacks für die Haarentfernung

Wir liefern verschiedene Dioden-Stacks für die Laser-Haarentfernung. Diese Stacks können maßgeschneidert und nach Ihren spezifischen Anforderungen hergestellt werden.
