Mikrochip-Laser, einschließlich Sub-Nanosekunden-Laser, augensicher, Er:Glas, aktiv gütegeschaltete Laser

Wir bieten eine große Auswahl an gepulsten Lasern an, darunter augensichere Er:Glas-Laser, Mikrochip-Laser, aktiv gütegeschaltete Laser usw. Diese Laser sind in verschiedenen Wellenlängen bei 1535 nm, 1319 nm, 1064 nm, 1030 nm, 946 nm, 660 nm und 532 nm erhältlich , 515 nm, 473 nm, 355 nm, 343 nm, 266 nm, 257 nm, 237 nm, 213 nm.

Teilenummerierung:

Serie – Wellenlänge – Pulsenergie – Pulswiederholungsrate – Sonstiges

Beispiel: STXL-A-1064nm-120uJ-2,5kHz ist ein Mikrochiplaser der STXL-A-Serie mit einer Wellenlänge von 1064nm, einer Energie von 120uJ und einer Pulswiederholungsrate von 2,5kHz.

1. Sub-Nanosekunden-Mikrochiplaser der STXL-Serie

Bei den Mikrochiplasern der STXL-Serie handelt es sich um passiv gütegeschaltete diodengepumpte Subnanosekundenlaser mit schmaler Pulsbreite, hoher Spitzenleistung, hoher Wiederholrate und mehreren Wellenlängen.Wir bieten diese Mikrochiplaser mit Ausgangswellenlängen von 1535 nm, 1319 nm, 1064 nm, 1030 nm, 946 nm, 660 nm, 532 nm, 515 nm, 473 nm, 355 nm, 343 nm, 266 nm, 257 nm, 237 nm und 213 nm mit Wiederholung an Geschwindigkeiten bis zu 100 kHz und Impulsbreiten von 300 ps bis 5ns.Diese kompakten und einfach zu integrierenden diodengepumpten Festkörperlaser unterstützen interne und externe Triggerung und eignen sich ideal für augensichere Entfernungsmessungen, Atmosphärenüberwachung, Unterwasserbildgebung, optische Messtechnik, Biomedizin, Mikrobearbeitung usw.

1.1 1,5-ns-Mikrochiplaser der STXL-A-Serie

Mikrochiplaser der STXL-A-Serie sind passiv gütegeschaltete diodengepumpte Festkörperlaser.Das integrierte Design aus diodengepumptem Modul und Laserkristall erleichtert aufgrund der kompakten Größe die Installation und Integration.Diese Laserserie bietet miniaturisierte Treiberplatinen speziell für meteorologische Radaranwendungen, die sich durch geringe Größe und geringen Stromverbrauch auszeichnen und in großen Höhen, bei großen Temperaturunterschieden und in anderen rauen Umgebungen eingesetzt werden können.Für die STXL-A-Serie sind kundenspezifische Laserlösungen mit zwei Wellenlängen verfügbar, z. B. 1064 nm und 532 nm, 1064 nm und 355 nm oder andere.

Anwendungen:

• LIDAR
• Laser-Entfernungsmessung
• Atmosphärenüberwachung

Hauptmerkmale:

• Impulsbreite bis zu 1,5 ns
• Einzelimpulsenergie bis zu 200 μJ
• Wiederholrate bis zu 2,5 kHz
• Raummodus TEM00
• Versiegelte Verpackung, hohe Zuverlässigkeit

Optische Parameter
Wellenlänge (nm)		1064			532
Wiederholungsrate (kHz)		1*	2.5	2,5*	1*		2.5	2,5*
Durchschnittliche Leistung (mW)		200	300	500	100		150	250
Pulsenergie (μJ)		200	120	200	100		60	100
Impulsbreite (ps)		2000			1500
Leistungsstabilität (8h)		±3 %
Strahlprofil		TEM00
Volle Strahldivergenz (typ., mrad)	Horizontal @1/e²	≤3				≤2,5
	Vertikal @1/e²	≤3				≤2,5
Polarisationsverhältnis		>100:1
Systemparameter
Versorgungsspannung		100–240 VAC, 50/60 Hz
Steuerschnittstelle		RS232, USB
Stromverbrauch (W)		≤20	≤20	≤25	≤20		≤25	≤25
Leistungsabmessungen (B×H×L, mm)		90×32,6×120
Abmessungen des Laserkopfes (B×H×L, mm)		45×30×120
Betriebstemperatur (℃)		15-35
Lagertemperatur (℃)		0-60

1.2 500ps-Mikrochiplaser der STXL-B-Serie

Die Mikrochiplaser der STXL-B-Serie zeichnen sich durch eine schmale Pulsbreite aus und liefern eine recht hohe Einzelpulsenergie.Bei diesen Lasern handelt es sich um passiv gütegeschaltete diodengepumpte Festkörperlaser ohne Schweifimpuls, mit ausgezeichneter Strahlqualität und hoher Zuverlässigkeit.Das integrierte Design aus diodengepumptem Modul und Laserkristall erleichtert aufgrund der kompakten Größe die Installation und Integration.Die STXL-B-Serie bietet verschiedene Wellenlängen, darunter 1064 nm, 532 nm, 355 nm, 266 nm und 213 nm, und unterstützt interne und externe Triggerung.Das interne hermetische Modul des Laserkopfes steht Kunden für eine maßgeschneiderte Entwicklung zur Verfügung.

Anwendungen:

• Samenlaser
• MikrobearbeitungBiomedizin
• Laserinduzierte Durchbruchspektroskopie (LIBS)
• Laserinduzierte Plasmaspektroskopie (LIPS)
• Laserbasierte Ultraschallerkennung
• Nichtlineare Optik
• Laserionisationsmassenspektroskopie (LIMS)
• Laserinduzierte Fluoreszenz (LIF)

Hauptmerkmale:

• Einzelimpulsenergie bis zu 150 μJ
• Raummodus TEM00
• Versiegelte Verpackung, hohe Zuverlässigkeit
• Polarisationsstabil

Optische Parameter
Wellenlänge (nm)		1064	532	355	266	213
Wiederholungsrate (kHz)		1	1	1*	1*	1*
Durchschnittliche Leistung (mW)		150	75	30	12	4
Pulsenergie (μJ)		150	75	30	12	4
Impulsbreite (ps)		600	550	500	500	500
Leistungsstabilität (8h)		±3 %
Strahlprofil		TEM00
Volle Strahldivergenz (typ., mrad)	Horizontal @1/e²	7	6	5	4	4
	Vertikal @1/e²	7	6	5	4	4
Polarisationsverhältnis		>100:1
Systemparameter
Versorgungsspannung		100-240 VAC, 50/60 Hz
Steuerschnittstelle		RS232, USB
Stromverbrauch (W)		≤25
Leistungsabmessungen (B×H×L, mm)		168×88×140
Abmessungen des Laserkopfes (B×H×L, mm)		45×30×120
Betriebstemperatur (℃)		15-35
Lagertemperatur (℃)		0-60

1.3 750ps-Mikrochiplaser der STXL-C-Serie

Mikrochiplaser der STXL-C-Serie sind kompakte, wirtschaftliche und zuverlässige halbleitergepumpte (diodengepumpte) passive Güteschalter (passiv gütegeschaltete) Festkörperlaser, die von uns unabhängig entwickelt wurden, mit stabiler Ausgangsenergie, hohen Spitzenleistungen und ausgezeichneter Strahlqualität.Die monolithische Laserkavität ist permanent ausgerichtet und daher äußerst stabil.Das System unterstützt interne und externe Trigger.Diese Produktserie umfasst 5 Wellenlängen: 1064 nm, 532 nm, 355 nm, 266 nm und 213 nm.Die Impulsdauer (Impulsbreite) kann bis auf 600 ps (0,6 ns) sinken.Verschiedene Modelle arbeiten mit Wiederholraten bis zu 10 kHz und die durchschnittliche Leistung reicht von 3 mW bis 350 mW.Das zuverlässige und robuste Mikrochip-Design eignet sich perfekt für fortschrittliche OEM-Industrieanwendungen.

Anwendungen:

• Samenlaser
• Mikrobearbeitung
• Pumpquelle für optische parametrische Oszillatoren
• Laserinduzierte Durchbruchspektroskopie (LIBS)
• Laserbasierte Ultraschallerkennung
• Laserionisationsmassenspektroskopie (LIMS)
• Laser-Entfernungsmessung
• Laserinduzierte Fluoreszenz (LIF)
• Laser-Ultraschallbildgebung

Hauptmerkmale:

• Einzelimpulsenergie bis zu 120 μJ
• Wiederholrate bis zu 10 kHz
• Raummodus TEM00
• Polarisationsstabil

Optische Parameter
Wellenlänge (nm)		1064			532			355			266			213
Wiederholungsrate (kHz)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*	1*	5*	10*
Durchschnittliche Leistung (mW)		120	350	300	60	175	150	15	50	60	8	35	30	3	10	10
Pulsenergie (μJ)		120	70	30	60	35	15	15	10	6	8	7	3	3	2	1
Impulsbreite (ps)		750			650			600			600			600
Leistungsstabilität (8h)		±3 %
Strahlprofil		TEM00
Volle Strahldivergenz (typ., mrad)	Horizontal @1/e²	8	12		7	10		5	8		5	8		4	6
	Vertikal @1/e²	8	12		7	10		5	8		5	8		4	6
Polarisationsverhältnis		>100:1
Systemparameter
Versorgungsspannung		100-240 VAC, 50/60 Hz
Steuerschnittstelle		RS232, USB
Stromverbrauch (W)		≤ 25	≤ 20	≤ 30	≤ 25	≤ 30	≤ 35	≤ 25	≤ 25	≤ 30	≤ 25	≤ 30	≤ 30	≤ 25	≤ 30	≤ 30
Leistungsabmessungen (B×H×L, mm)		168×88×140
Abmessungen des Laserkopfes (B×H×L, mm)		45×30×120
Betriebstemperatur (℃)		15-35
Lagertemperatur (℃)		0-60

1.4 OEM-Mikrochiplaser der STXL-D-Serie mit 300 ps bis 2 ns und niedriger Wiederholungsrate

Mikrochiplaser der STXL-D-Serie sind passiv gütegeschaltete diodengepumpte Festkörperlaser.Diese Laser sind mit kompakten OEM-Antriebsschaltungen ausgestattet, die sich durch geringe Größe, einfache Integration, hervorragende Strahlqualität, stabile Pulsenergie, doppelte Pulsbreite usw. auszeichnen. Wir bieten auch Isolatoren mit entsprechenden Wellenlängen an.Kundenspezifische Laser mit höherer Energie von 1–2 mJ sind auf Anfrage erhältlich.

Hauptmerkmale:

• Impulsbreite bis zu 300 ps
• Pulsenergie bis zu 600μJ
• Hohe Stabilität der Polarisationsrichtung
• Raummodus TEM 0 0
• Kompakte Struktur und hohe Zuverlässigkeit
• Dualer Impulsbreitenausgang optional
• Rotlichtanzeige optional

Anwendung:

• Medizinische Kosmetologie
• Laser-Entfernungsmessung
• Laserablation

Optische Parameter
Wellenlänge (nm)		1064
Wiederholungsrate (kHz)		0,01
Durchschnittliche Leistung (mW)		6	5	5/5
Pulsenergie (μJ)		600	500	500/500
Impulsbreite (ps)		500	300	300/2000
Leistungsstabilität (8h)		±3 %
Strahlprofil		TEM00
Volle Strahldivergenz (typ., mrad)	Horizontal @1/e²	6	7	6-7
	Vertikal @1/e²	6	7	6-7
Polarisationsverhältnis		P-Polarisation >100:1			300ps:P Polarisation >100:1   2ns:S Polarisation >100:1
Systemparameter
Versorgungsspannung		12V 5A
Steuerschnittstelle		SMA
Stromverbrauch (W)		≤10
Leistungsabmessungen (B×H×L, mm)		68×35×120
Abmessungen des Laserkopfes (B×H×L, mm)		45×30×120			80x36x124
Betriebstemperatur (℃)		15-35
Lagertemperatur (℃)		0-60

Datenblatt :OEM-Mikrochiplaser der STXL-D-Serie mit 300 ps bis 2 ns und niedriger Wiederholungsrate

1,5 Mikrochip-Laser der STXL-D-Serie mit 300 PS

Die Mikrochiplaser der STXL-D-Serie sind passiv gütegeschaltete diodengepumpte Festkörperlaser mit stabiler Einzelimpulsenergie, ausgezeichneter Strahlqualität und ohne Schwanzimpulse.Das integrierte Design aus diodengepumptem Modul und Laserkristall erleichtert aufgrund der kompakten Größe die Installation und Integration.Diese Serie bietet verschiedene Wellenlängen, darunter 1064 nm, 532 nm, 355 nm und 266 nm, und unterstützt interne und externe Triggerung.Das interne hermetische Modul des Laserkopfes steht Kunden für eine maßgeschneiderte Entwicklung zur Verfügung.Die STXL-D-Serie ist auch mit OEM-Seed-Lasertreibern erhältlich.

Anwendungen:

• Samenlaser
• Mikrobearbeitung
• Laserinduzierte Durchbruchspektroskopie (LIBS)
• Laserionisationsmassenspektroskopie (LIMS)
• Laserinduzierte Fluoreszenz (LIF)
• Nichtlineare Optik

Hauptmerkmale:

• Impulsbreite bis zu 300 ps
• Einzelimpulsenergie bis zu 50 μJ
• Wiederholrate bis zu 10 kHz
• Raummodus TEM00
• Polarisationsstabil

Optische Parameter
Wellenlänge (nm)		1064			532			355			266
Wiederholungsrate (kHz)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*
Durchschnittliche Leistung (mW)		50	50	80	20	25	30	10	15	20	5	10	10
Pulsenergie (μJ)		50	10	8	20	5	3	10	3	2	5	2	1
Impulsbreite (ps)		350			300			300			300
Leistungsstabilität (8h)		±3 %
Strahlprofil		TEM00
Strahl-Volldivergenz typ., mrad)	Horizontal @1/e²	12	16		10	14		8	12		8	12
	Vertikal @1/e²	12	16		10	14		8	12		8	12
Polarisationsverhältnis		>100:1
Systemparameter
Versorgungsspannung		100-240 VAC, 50/60 Hz
Steuerschnittstelle		RS232, USB
Stromverbrauch (W)		≤25
Leistungsabmessungen (B×H×L, mm)		168×88×140
Laserabmessungen (B×H×L, mm)		45×30×120
Betriebstemperatur (℃)		15-35
Lagertemperatur (℃)		0-60

1.6 Diodengepumpte Festkörperlaser der Serie STXL-E1

Bei den Lasern der STXL-E1-Serie handelt es sich um passiv gütegeschaltete diodengepumpte Festkörperlaser mit hoher Leistung und hoher Wiederholrate, die speziell für Mikrobearbeitungsanwendungen entwickelt wurden.Dank des miniaturisierten Treiberschaltkreisdesigns sind diese Laser mit geringem Stromverbrauch kompakt und einfach zu integrieren.Im Standardpaket ist ein 10-facher Strahlaufweiter enthalten, der einen kollimierten Strahl mit 6 mm Durchmesser und einer Wellenlänge von 1064 nm liefert.Kundenspezifische Spezifikationen sind auf Anfrage erhältlich.

Anwendungen:

• Laserbeschriftung
• Laserätzen
• Laserablation

Hauptmerkmale:

• Wiederholrate bis zu 20 kHz
• Kompaktes Design
• Versiegelte Verpackung, hohe Zuverlässigkeit

Optische Parameter
Wellenlänge (nm)	1064
Wiederholungsrate (kHz)	10	20	10
Durchschnittliche Leistung (mW)	300	400	800
Pulsenergie (μJ)	30	20	80
Impulsbreite (ns)	0,9	1.2	2
Leistungsstabilität (8h)	±3 %
Strahlprofil	TEM00
Kollimierter Strahldurchmesser (mm)	≈6
Strahldivergenz, Vollwinkel (typ., @1/e², mrad)	≤1
Polarisationsverhältnis	>100:1
Systemparameter
Versorgungsspannung	12V, >180W
Externer Auslöser	Gated, 5V TTL, zum Aktivieren hochfahren
Abmessungen des Laserkopfes (B×H×L, mm)	28×25×88
Betriebstemperatur (℃, Luftkühlung erforderlich)	15-35
Lagertemperatur (℃)	-40~60

1.7 Diodengepumpte Festkörperlaser der Serie STXL-E3

Bei den Lasern der STXL-E3-Serie handelt es sich um passiv gütegeschaltete diodengepumpte Festkörperlaser.Im Vergleich zu herkömmlichen Mikrochip-Lasern nutzt diese Serie ein Split-Cavity-Design und liefert hohe Leistung, hohe Wiederholrate und große Energie.Dank des miniaturisierten Treiberschaltkreisdesigns sind diese Laser mit geringem Stromverbrauch kompakt und einfach zu integrieren.Im Standardpaket ist ein 15-facher Strahlaufweiter bei 1064 nm oder 532 nm Wellenlänge enthalten.Kundenspezifische Spezifikationen sind auf Anfrage erhältlich.

Anwendungen:

• Laserbeschriftung
• Laserätzen
• Laserablation
• Laser-Gravur

Hauptmerkmale:

• Wiederholrate bis zu 20 kHz
• Kompaktes Design
• Versiegelte Verpackung, hohe Zuverlässigkeit

Optische Parameter
Wellenlänge (nm)	1064	1064	532
Wiederholungsrate (kHz)	10	20	2
Durchschnittliche Leistung (mW)	2000	2500	600
Pulsenergie (μJ)	200	125	300
Impulsbreite (ns)	8	14	3
Leistungsstabilität (8h)	±3 %
Strahlprofil	TEM00
Kollimierter Strahldurchmesser (mm)	≈9
Strahldivergenz, Vollwinkel (typ., @1/e², mrad)	≤1
Polarisationsverhältnis	>100:1
Systemparameter
Versorgungsspannung	12V, >180W
Externer Auslöser	Gated, 5 V TTL, hochtreiben, um den Laser zu aktivieren
Abmessungen des Laserkopfes (B×H×L, mm)	60×39×158
Betriebstemperatur (℃, Luftkühlung erforderlich)	15-35
Lagertemperatur (℃)	-40~60

1,8 2,5-ns-Mikrochiplaser der STXL-I-Serie

Mikrochiplaser der STXL-I-Serie sind kompakte, wirtschaftliche und zuverlässige halbleitergepumpte (diodengepumpte) passive Güteschalter (passiv gütegeschaltete) Festkörperlaser, die von uns unabhängig entwickelt wurden, mit stabiler Ausgangsenergie, hohen Spitzenleistungen und ausgezeichneter Strahlqualität.Die monolithische Laserkavität ist permanent ausgerichtet und daher äußerst stabil.Das System unterstützt interne und externe Trigger.Diese Produktserie umfasst drei Wellenlängen von 946 nm, 473 nm und 237 nm.Die Impulsdauer (Impulsbreite) kann bis zu 2000 ps (2 ns) betragen.Verschiedene Modelle arbeiten mit Wiederholraten bis zu 5 kHz und die durchschnittliche Leistung reicht von 2 mW bis 75 mW.Das zuverlässige und robuste Mikrochip-Design eignet sich perfekt für fortschrittliche OEM-Industrieanwendungen.

Anwendungen:

• Laserinduzierte Fluoreszenz (LIF)
• Laserbasierte Ultraschallerkennung
• Laser-Entfernungsmessung
• Raman-Spektroskopie

Hauptmerkmale:

• Kompaktes Design, hervorragende Stabilität
• Polarisationsstabil
• Wiederholrate bis zu 5 kHz
• Raummodus TEM00

Optische Parameter
Wellenlänge (nm)		946		473		237
Wiederholungsrate (kHz)		1	5	1	5	2*
Durchschnittliche Leistung (mW)		20	75	5	20	2
Pulsenergie (μJ)		20	15	5	4	1
Impulsbreite (ps)		2500		2000		1500
Leistungsstabilität (8h)		±3 %
Strahlprofil		TEM00
Volle Strahldivergenz (typ., mrad)	Horizontal @1/e²	9	10	7	8	6
	Vertikal @1/e²	9	10	7	8	6
Polarisationsverhältnis		>100:1
Systemparameter
Versorgungsspannung		100-240 VAC, 50/60 Hz
Steuerschnittstelle		RS232, USB
Stromverbrauch (W)		≤15	≤30	≤15	≤30	≤25
Leistungsabmessungen (B×H×L, mm)		168×88×140
Abmessungen des Laserkopfes (B×H×L, mm)		45×30×120
Betriebstemperatur (℃)		15-35
Lagertemperatur (℃)		0-60

1.9 1-ns-Mikrochiplaser der STXL-J-Serie

Anwendungen:

• Materialmikrobearbeitung
• Spektrumanalyse
• LIDAR
• Pumpenquelle
• Biomedizin

Hauptmerkmale:

• Impulsbreite bis zu 1 ns
• Einzelimpulsenergie bis zu 100 μJ
• Wiederholrate bis zu 2 kHz
• Raummodus TEM00

Optische Parameter
Wellenlänge (nm)		1030		515		343			257
Wiederholungsrate (kHz)		1	2	1	2	0,2*	1*	2*	1*	2*
Durchschnittliche Leistung (mW)		100	160	40	60	6	20	30	8	10
Pulsenergie (μJ)		100	80	40	30	30	20	15	8	5
Impulsbreite (ps)		1000		900		800			800
Leistungsstabilität (8h)		±3 %
Strahlprofil		TEM00
Volle Strahldivergenz (typ., mrad)	Horizontal @1/e²	6	8	4	5	3	3	4	2	3
	Vertikal @1/e²	6	8	4	5	3	3	4	2	3
Polarisationsverhältnis		>100:1
Systemparameter
Versorgungsspannung		100-240 VAC, 50/60 Hz
Steuerschnittstelle		RS232, USB
Stromverbrauch (W)		≤15	≤25	≤15	≤25	≤15	≤15	≤25	≤15	≤25
Leistungsabmessungen (B×H×L, mm)		168×88×140
Abmessungen des Laserkopfes (B×H×L, mm)		45×30×120
Betriebstemperatur (℃)		15-35
Lagertemperatur (℃)		0-60

1.10 2,5-ns-Mikrochiplaser der STXL-L-Serie

Mikrochiplaser der STXL-L-Serie sind kompakte, wirtschaftliche und zuverlässige halbleitergepumpte (diodengepumpte) passive Güteschalter (passiv gütegeschaltete) Festkörperlaser, die von uns unabhängig entwickelt wurden, mit stabiler Ausgangsenergie, hohen Spitzenleistungen und ausgezeichneter Strahlqualität.Die monolithische Laserkavität ist permanent ausgerichtet und daher äußerst stabil.Das System unterstützt interne und externe Trigger.Diese Produktserie umfasst zwei Wellenlängen von 1319 nm und 660 nm.Die Impulsdauer (Impulsbreite) kann bis zu 2500 ps (2,5 ns) betragen.Verschiedene Modelle arbeiten mit Wiederholraten bis zu 2 kHz und die durchschnittliche Leistung reicht von 10 mW bis 80 mW.Das zuverlässige und robuste Mikrochip-Design eignet sich perfekt für fortschrittliche OEM-Industrieanwendungen.

Anwendungen:

• Photodynamische Therapie
• Umweltüberwachung
• Laserfernerkundung
• LIDAR
• Spektroskopie
• Laseranzeige

Hauptmerkmale:

• Impulsbreite bis zu 2,5 ns
• Einzelimpulsenergie bis zu 50 μJ
• Wiederholrate bis zu 2 kHz
• Raummodus TEM00
• Versiegelte Verpackung, hohe Zuverlässigkeit

Optische Parameter
Wellenlänge (nm)		1319		660
Wiederholungsrate (kHz)		0,1*	1*	0,1*	1*
Durchschnittliche Leistung (mW)		8	50	1	6
Pulsenergie (μJ)		80	50	10	6
Impulsbreite (ps)		2500		2000
Leistungsstabilität (8h)		±3 %
Strahlprofil		TEM00
Volle Strahldivergenz (typ., mrad)	Horizontal @1/e²	10		6
	Vertikal @1/e²	10		6
Polarisationsverhältnis		>100:1
Systemparameter
Versorgungsspannung		100-240 VAC, 50/60 Hz
Steuerschnittstelle		RS232, USB
Stromverbrauch (W)		≤20	≤45	≤20	≤45
Leistungsabmessungen (B×H×L, mm)		168×88×140
Abmessungen des Laserkopfes (B×H×L, mm)		45×30×120
Betriebstemperatur (℃)		15-35
Lagertemperatur (℃)		0-60

1.11 Energieverstellbare Faser-Mikrochiplaser der STXL-O-Serie

Mikrochiplaser der STXL-O-Serie mit Sub-Nanosekunden-Faseranschluss bestehen aus integrierten elektronischen Steuermodulen zur Energieanpassung, einem Fotodetektormodul und einer Laserantriebsplatine mit einer 200-um-0,22-NA-Faser.Dieser superkompakte Laser ist Plug-and-Play-fähig und somit eine ideale Quelle für eine Vielzahl von Anwendungen.

Anwendungen:

• Laser-Gravur
• Laserinduzierter Durchschlag
• Spektroskopie (LIBS)
• Laserphotolumineszenz
• Laserbeschriftung
• Laser-Capture-Mikrodissektion
• Laserinduzierte Fluoreszenz (LIF)
• Lasermassenspektroskopie
• Ultraviolette Mikroskopie
• Raman-Spektroskopie
• LIDAR
• Ritzen und Verarbeiten dünner Filme
• Halbleiterinspektion
• Photoakustische Bildgebung
• Laserzündkerze
• Laserfernerkundung

Hauptmerkmale:

• Impulsbreite <1ns
• Wiederholungsrate variabel von 1–200 Hz
• Energie durch PC-Steuerung einstellbar
• Fotodioden-Ausgangssignal mit Zeitjitter < 00 ps
• Versiegelte Verpackung, hohe Zuverlässigkeit
• Plug-and-Play, inklusive PC-Steuerungssoftware

Optische Parameter
Wellenlänge (nm)	1064	532	355	266
Wiederholungsrate (Hz)	1-200
Max.Energie bei fasergekoppelter Leistung (μJ)	50	25	25	10
Impulsbreite (ns)	≤1
Energiestabilität (RMS)	≤3 %
Anpassung der Präzision der Ausgangsenergie	≤2 %
Polarisation	≥100:1
Faser	200 μm/0,22 NA
Systemparameter
Versorgungsspannung	24V DC
Modulationseingang	TTL 0-5V, SMB-Eingang
Steuerschnittstelle	RS-232
Spitzenstromverbrauch (W)	<20
Durchschnittlicher Stromverbrauch (W)	<10
Laserabmessungen (B×H×L, mm)	82x79x250
Betriebstemperatur (℃)	10-40
Lagertemperatur (℃)	-10-60

1.12 Energieeinstellbare Freiraum-Mikrochiplaser der STXL-O-Serie

Die energieeinstellbaren Sub-Nanosekunden-Mikrochiplaser der STXL-O-Serie mit Freiraumausgang bestehen aus integrierten elektronischen Steuermodulen zur Energieanpassung, einem Fotodetektormodul und einer Laserantriebsplatine.Dieser Laser verfügt über ein kompaktes Design, Plug-and-Play und einen Freiraumausgang mit einer Strahldivergenz von weniger als 2 mrad.

Anwendungen:

• Laser-Gravur
• Laserinduzierter Durchschlag
• Spektroskopie (LIBS)
• Laserphotolumineszenz
• Laserbeschriftung
• Laser-Capture-Mikrodissektion
• Laserinduzierte Fluoreszenz (LIF)
• Lasermassenspektroskopie
• Ultraviolette Mikroskopie
• Raman-Spektroskopie
• LIDAR
• Ritzen und Verarbeiten dünner Filme
• Halbleiterinspektion
• Photoakustische Bildgebung
• Laserzündkerze
• Laserfernerkundung

Hauptmerkmale:

• Impulsbreite <1ns
• Wiederholungsrate variabel von 1–200 Hz
• Energie durch PC-Steuerung einstellbar
• Fotodioden-Ausgangssignal mit Zeitjitter <100 ps
• Versiegelte Verpackung, hohe Zuverlässigkeit
• Plug-and-Play, inklusive PC-Steuerungssoftware

Optische Parameter
Wellenlänge (nm)		1064	532	355	266
Wiederholungsrate (Hz)		1-200
Max.Energie @ Freiraumleistung (μJ)		60	30	25	15
Impulsbreite (ns)		≤1
Energiestabilität (RMS)		≤3 %
Anpassung der Präzision der Ausgangsenergie		≤2 %
Strahlprofil (Freiraumausgabe)		TEM00
Vollwinkeldivergenz Typ.(mrad)	Horizontal @1/e²	≤2
	Vertikal @1/e²	≤2
Polarisation		≥100:1
Systemparameter
Versorgungsspannung		24V DC
Modulationseingang		TTL 0-5V, SMB-Eingang
Steuerschnittstelle		RS-232
Spitzenstromverbrauch (W)		<20
Durchschnittlicher Stromverbrauch (W)		<10
Laserabmessungen (B×H×L, mm)		82x79x190
Betriebstemperatur (℃)		10-40
Lagertemperatur (℃)		0-60

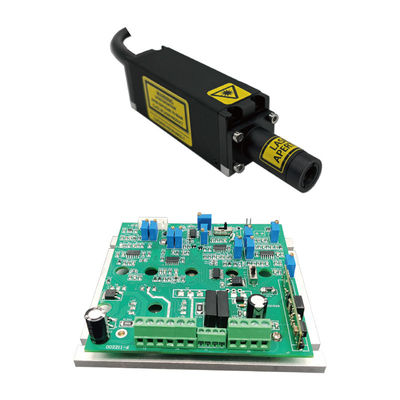

1.13 Mikrochiplaser der STXL-M-Serie

Mikrochiplaser der STXL-M-Serie sind passiv gütegeschaltete diodengepumpte Festkörperlaser, die sich durch hohe Energie, gutes Preis-Leistungs-Verhältnis und geringen Stromverbrauch auszeichnen.Das integrierte Design von diodengepumptem Modul und Laserkristall sorgt für die Kompaktheit.Und eine Wasserkühlung ist für diesen Laser nicht erforderlich.Die Serie ist auch mit miniaturisierten Treiberplatinen für OEM-Steuerung oder PD-Signal für Anwendungen wie LIBS und Laserablation erhältlich, die einfach zu installieren und zu integrieren sind und für Handgeräte geeignet sind.

Anwendungen:

• Laserablation
• Laserinduzierter Durchschlag
• Spektroskopie (LIBS)

Hauptmerkmale:

• Impulsbreite <7 ns
• Impulsenergie bis zu 20 mJ
• Eingebauter PD, Laufwerksplatine für PD verfügbar
• Kompakte Größe, kein Wasserkochen erforderlich
• Geeignet für Handheld-Geräte
• Kosteneffizient

Optische Parameter
Wellenlänge (nm)		1064
Wiederholungsrate (Hz)		10
Pulsenergie (mJ)		>10
Impulsbreite (ns)		<10
Leistungsstabilität (RMS)		<1,5 %
Pumpenimpulsbreite (μs)		≤250
Vollwinkeldivergenz Typ.(mrad)	Horizontal @1/e²	3
	Vertikal @1/e²	3
Kühlungsmethode		Luftkühlung
Laserabmessungen (B×H×L, mm)		17×16,1×58,5 (anpassbar)
Betriebstemperatur (℃)		15-35
Lagertemperatur (℃)		0-60
Treiberparameter
Versorgungsspannung		24 VDC
Steuerschnittstelle		J30J-15T
Stromverbrauch (W)		15W (MAX)
*Abmessungen der Antriebsplatine (B×H×L, mm)		90×35×120
Triggermodus		Trigger-Ein/Aus
PD-Treiberparameter
Versorgungsspannung		5 VDC
Triggerausgang		SMA-Anschluss
Ausgabelautstärke		3V@50Ω
Abmessungen der Antriebsplatine (B×H×L, mm)		39×10×86 (anpassbar)

2. Er:Glaslaser der STXL-Serie

Der augensichere 1535-nm-Laser ist ein ultrakompakter diodengepumpter Mikrochiplaser auf Basis von Er:Glas.Durch die Verwendung der Laserdioden-Packaging-Technologie beträgt die Ausgangsenergie dieses Lasers bis zu 1000 uJ, was die Erkennung von Zielen in einem Umkreis von 500 m bis 20 km ermöglicht und häufig in kompakten, augensicheren Entfernungsmessern eingesetzt wird.

2.1 STXL 1535 nm Erbium-Glaslasermodule mit Strahlaufweiter

Das 1535-nm-Erbium-Glas-Lasermodul mit Strahlaufweiter ist ein integriertes Lasermodul, das aus einem von uns unabhängig entwickelten Erbium-Glas-Mikrochiplaser, Strahlaufweiter und Fotodetektor (PIN) besteht und professionell in der Laserentfernungsmessung, Laserfernerkundung, Lidar und anderen Anwendungen eingesetzt wird.Die Lasermodule der STXL-1535-25X-Serie liefern 100–300 μJ bei 1535 nm mit einem Divergenzwinkel von 0,5 mm und liefern ein PD-Ausgangssignal, das sich durch geringe Größe, hohe Zuverlässigkeit und einen breiten Temperaturbereich auszeichnet.

Anwendungen:

• Laser-Entfernungsmessung
• Laserfernerkundung
• Lidar

Hauptmerkmale:

• 1535 nm, augensicher
• Integrierte PD
• Divergenzwinkel von 0,5 mrad
• Kompakte Struktur
• Hohe Stabilität

Optische Parameter
Wellenlänge (nm)	1535
Wiederholungsrate (Hz)	10
Pulsenergie (mJ)	100	200	300
Impulsbreite (ns)	5
Pumpimpulsdauer (ms)	≤2	≤2	≤2,5
Strahldurchmesser (mm)	7.5	8	8.5
Strahl volle Divergenz Typ.(mrad)	0,55	0,5	0,45
Vergrößerung	25X
Systemparameter
Betriebsstrom (A)	8	10	12
Betriebsspannung (V)	1.8
Vibration	5 Hz, 2,5 g
Schock	Axial 100g, 1ms
Betriebstemperatur (℃)	-40~65
Lagertemperatur (℃)	-55~80
Relative Luftfeuchtigkeit bei Lagerung	≤85 %
Betriebslebensdauer (H)	≥5000

2.2 STXL-Hochleistungs-1535-nm-Erbium-Glaslasermodule mit Strahlaufweiter

Das 1535-nm-Erbium-Glas-Lasermodul mit hoher Spitzenleistung und Strahlaufweiter ist ein integriertes Lasermodul, das aus einem hochenergetischen Erbium-Glas-Mikrochiplaser, einem Strahlaufweiter und einem von uns unabhängig entwickelten Fotodetektor (PIN) besteht und professionell in der Laserentfernungsmessung, Laser-Fernerkundung eingesetzt wird. Lidar und andere Anwendungen.Die Lasermodule der STXL-1535-30X-Serie sind darauf ausgelegt, eine hohe Spitzenleistung von 500 μJ-1 mJ bei 1535 nm mit einem Divergenzwinkel von weniger als 0,3 mm zu liefern und ein PD-Ausgangssignal zu liefern, das sich durch geringe Größe, hohe Zuverlässigkeit und Breite auszeichnet Temperaturbetrieb.

Anwendungen:

• Laser-Entfernungsmessung
• Laserfernerkundung
• Lidar

Hauptmerkmale:

• 1535 nm, augensicher
• Hohe Spitzenleistung
• Divergenzwinkel <0,3 mrad
• Integrierte PD
• Kompakte Struktur
• Hohe Stabilität

Optische Parameter
Wellenlänge (nm)	1535
Wiederholungsrate (Hz)	10	5
Ausgangsleistung (μJ)	500	1000
Impulsbreite (ns)	6	7
Pumpimpulsdauer (ms)	≤2,5	≤2,5
Strahldurchmesser (mm)	14	16
Strahl-Volldivergenz Typ.(mrad)	0,28	0,25
Vergrößerung	30X
Systemparameter
Betriebsstrom (A)	20	30
Betriebsspannung (V)	1.8
Vibration	5 Hz, 2,5 g
Schock	Axial 100g, 1ms
Betriebstemperatur (℃)	-40~65
Lagertemperatur (℃)	-55~80
Relative Luftfeuchtigkeit bei Lagerung	≤85 %
Betriebslebensdauer (H)	≥5000

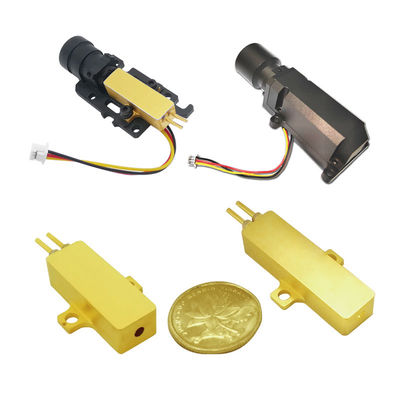

2.3 STXL 1535 nm 100 ~ 300 μJ Mikrochiplaser mit PIN

Unsere 1535-nm-Mikrochip-Lasermodule mit Fotodetektor (PIN) arbeiten im augensicheren Wellenlängenbereich und bieten große Vorteile bei Anwendungen wie Laserentfernungsmessung und LiDAR.Diese Serie von Lasermodulen ist mit einem integrierten Fotodetektor (PIN) ausgestattet, der ein PD-Ausgangssignal, keinen Schweifimpuls, eine stabile Impulsenergie und ein ausgezeichnetes Strahlprofil liefert.Das integrierte Design aus diodengepumptem Modul und Laserkristall erleichtert aufgrund der kompakten Größe die Installation und Integration.

Anwendungen:

• Laser-Entfernungsmesser
• Meteorologisches Radar

Hauptmerkmale:

• Integrierter PIN, liefert PD-Ausgangssignal
• Passiv gütegeschaltet, Er:Glas
• Augensicher
• Extrem leicht

Optische Parameter
Wellenlänge (nm)	1535
Pulsenergie (μJ)	100	200	300
Impulsbreite (ns)	≤5
Wiederholungsrate (Hz)	10
Betriebsstrom (A)	8	10	12
PIN-Amplitude (V@50Ω Widerstand)	2-3
Strahl-Volldivergenz Typ.(mrad)	10		8
Strahlprofil	TEM00
Gewicht (g)	8		10
Abmessungen (B×H×L, mm)	21x8x7		25x8x7
Betriebstemperatur (℃)	-40~65
Lagertemperatur (℃)	-55~80

2.4 STXL-Mikrochip-Lasermodule mit hoher Wiederholungsrate und PIN

1535-nm-Mikrochip-Lasermodule mit hoher Wiederholrate und Fotodetektor (PIN) sind Er: augensichere Glaslaser, die bei 1–10 kHz arbeiten.Diese Serie von Lasermodulen ist mit einem integrierten Fotodetektor (PIN) ausgestattet, der ein PD-Ausgangssignal liefern kann.Diese Laser nutzen die Halbleiterlaser-Packaging-Technologie und zeichnen sich durch kompakte Größe, ausreichende Leistungsstabilität und hervorragende Strahlqualität aus.

Anwendungen:

• Laser-Entfernungsmessung
• Laserfernerkundung
• Lidar

Hauptmerkmale:

• Integrierter PIN, liefert PD-Ausgangssignal
• Passiv gütegeschaltet, Er:Glas
• Augensicher
• Betrieb bei weitem Temperaturbereich

Wellenlänge (nm)	1535
Pulsenergie (μJ)	40	20	10	5
Impulsbreite (ns)	≤5	≤6	≤8	≤10
Wiederholungsrate (kHz)	1	2.5	5	10
Betriebsstrom (A)	5
PIN-Amplitude (V@50Ω Widerstand)	2
Volle Strahldivergenz (typ., mrad)	≤16	≤17	≤18	≤20
Strahlprofil	TEM00
Gewicht (g)	7
Abmessungen (B×H×L, mm)	21x8x7
Betriebstemperatur (℃)	-40~65
Lagertemperatur (℃)	-55~80

2,5 STXL 1535 nm Erbium-Glaslasermodule mit hoher Wiederholrate und Strahlaufweiter

Das 1535-nm-Erbium-Glas-Lasermodul mit hoher Wiederholrate und Strahlaufweiter ist ein integriertes Lasermodul, das aus einem von uns unabhängig entwickelten Erbium-Glas-Mikrochiplaser mit hoher Wiederholrate, einem Strahlaufweiter und einem Fotodetektor (PIN) besteht und professionell in Laserentfernungsmessungen, Höhenmessern, Lidar usw. eingesetzt wird andere Anwendungen.Die Lasermodule der STXL-1535-40X-Serie liefern 5–40 μJ bei 1535 nm mit einer hohen Wiederholrate von 1–10 kHz und einem kleinen Divergenzwinkel und liefern ein PD-Ausgangssignal, das sich durch geringe Größe, hohe Zuverlässigkeit und Breite auszeichnet Temperaturbetrieb.

Anwendungen:

• Laser-Entfernungsmessung
• Laserfernerkundung
• Lidar

Hauptmerkmale:

• 1535 nm, augensicher
• Hohe Wiederholungsrate
• Divergenzwinkel <0,5 mrad
• Integrierte PD
• Kompakte Struktur
• Hohe Zuverlässigkeit

Optischer Parameter
Wellenlänge (nm)	1535
Wiederholungsrate (kHz)	1	2.5	5	10
Ausgangsleistung (μJ)	40	20	10	5
Impulsbreite (ns)	5	6	8	10
Strahldurchmesser (mm)	12	12	12	12
Strahl volle Divergenz Typ.(mrad)	0,4	0,4	0,45	0,45
Vergrößerung	40X
Systemparameter
Betriebsstrom (A)	6
Betriebsspannung (V)	1.8
Vibration	5 Hz, 2,5 g
Schock	Axial 100g, 1ms
Betriebstemperatur (℃)	-40~65
Lagertemperatur (℃)	-55~80
Relative Luftfeuchtigkeit bei Lagerung	≤85 %
Betriebslebensdauer (H)	≥5000

2.6 Mikrochiplaser der STXL-F-Serie

Er:glass Augensichere Laser sind diodengepumpte, wasserfreie, passiv gütegeschaltete Laser, die von uns unabhängig entwickelt wurden und einen augensicheren Wellenlängenbetrieb mit hoher Spitzenleistung, kurzer Pulsdauer (Pulsbreite) und beugungsbegrenzter Strahlqualität kombinieren liefern unübertroffene Größe, Gewicht und Leistung.Unsere augensicheren DPSS-Laser arbeiten bei 1535 nm. Diese Laser werden nicht nur als 1535-nm-Laser, sondern auch als 1540-nm-Laser, 1534-nm-Laser, 1,54-um-Laser oder 1,54-μm-Laser bezeichnet und werden häufig als Emissionslichtquelle für Entfernungsmesser verwendet.Bei dieser Wellenlänge können augensichere Laserentfernungssysteme einfach konfiguriert werden, ohne Kompromisse bei der Strahlleistung oder -qualität einzugehen.Dies macht Laserentfernungsanwendungen für Kunden sicherer.Die meisten dieser Laser sind in einem weiten Temperaturbereich von -40℃ bis 60℃ einsetzbar und haben eine Lebensdauer von über 60 Millionen Schüssen.

Anwendungen:

• Lidar
• Laser-Entfernungsmessung

Hauptmerkmale:

• 1535 nm, augensicher
• Impulsbreite bis zu 5 ns
• Einzelimpulsenergie bis zu 400 μJ
• Wiederholrate bis zu 1 kHz

Optische Parameter
Wellenlänge (nm)		1535
Wiederholungsrate (kHz)		0,01	0,01	0,01	0,01	0,005	0,005	1	2.5	5	10
Pulsenergie (μJ)		100	200	300	500	700	1000	40	20	10	5
Impulsbreite (ns)		≤5	≤5	≤5	≤6	≤7	≤7	≤5	≤6	≤8	≤10
Leistungsstabilität (8h)		3%
Strahlprofil		TEM00
Vollwinkeldivergenz Typ.(mrad)	Horizontal @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤20
	Vertikal @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤18
Systemparameter
Versorgungsspannung		100-240 VAC, 50/60 Hz
Modulationseingang		TTL0-5V, SMA-Eingang
Steuerschnittstelle		RS232, USB
Stromverbrauch (W)		≤3				≤7
Leistungsabmessungen (B×H×L, mm)		168×88×140
Abmessungen des Laserkopfes (B×H×L, mm)		45×30×120
Betriebstemperatur (℃)		15-35
Lagertemperatur (℃)		0-60

2,7 STXL Mikrochip-Lasermodul mit hoher Wiederholungsrate und 1535 nm

Augensichere Er:Glass-Laser sind diodengepumpte, wasserfreie, passiv gütegeschaltete Laser, die von uns unabhängig entwickelt wurden und einen augensicheren Wellenlängenbetrieb mit hoher Spitzenleistung, kurzer Pulsdauer (Pulsbreite) und beugungsbegrenzter Strahlqualität kombinieren liefern unübertroffene Größe, Gewicht und Leistung.Unsere augensicheren DPSS-Laser arbeiten bei 1535 nm. Diese Laser werden nicht nur als 1535-nm-Laser, sondern auch als 1540-nm-Laser, 1534-nm-Laser, 1,54-um-Laser oder 1,54-μm-Laser bezeichnet und werden häufig als Emissionslichtquelle für Entfernungsmesser verwendet.Bei dieser Wellenlänge können augensichere Laserentfernungssysteme einfach konfiguriert werden, ohne Kompromisse bei der Strahlleistung oder -qualität einzugehen.Dies macht Laserentfernungsanwendungen für Kunden sicherer.Die meisten dieser Laser sind in einem weiten Temperaturbereich von -40℃ bis 60℃ einsetzbar und haben eine Lebensdauer von über 60 Millionen Schüssen.

Anwendungen:

• Hindernisvermeidungsradar
• Meteorologisches Radar
• Laser-Entfernungsmesser

Hauptmerkmale:

• Passiv gütegeschaltet, Er:Glas
• Augensicher
• Extrem leicht (ca. 10g)
• Großer Betriebstemperaturbereich

Wellenlänge (nm)	1535
Pulsenergie (μJ)	40	20	10	5
Wiederholungsrate (kHz)	1	2.5	5	10
Impulsbreite (ns)	≤5	≤6	≤8	≤10
Betriebsstrom (A)	5
Betriebsspannung (V)	2
Strahldurchmesser (mm)	0,3
Volle Strahldivergenz (typ., mrad)	≤16	≤17	≤18	≤20
Strahlausrichtung	< 0,2°
Strahlprofil	TEM00
Gewicht (g)	≤10
Abmessungen (B×H×L, mm)	21x8x7
Betriebstemperatur (℃)	-40~65
Lagertemperatur (℃)	-55~80

2,8 STXL 100~300μJ 1535nm Mikrochip-Lasermodule

Augensichere Er:Glass-Laser sind diodengepumpte, wasserfreie, passiv gütegeschaltete Laser, die einen augensicheren Wellenlängenbetrieb mit hoher Spitzenleistung, kurzer Pulsdauer (Pulsbreite) und beugungsbegrenzter Strahlqualität kombinieren, um eine unübertroffene Größe und ein unübertroffenes Gewicht zu liefern und Macht.Unsere augensicheren DPSS-Laser arbeiten bei 1535 nm. Diese Laser werden nicht nur als 1535-nm-Laser, sondern auch als 1540-nm-Laser, 1534-nm-Laser, 1,54-um-Laser oder 1,54-μm-Laser bezeichnet und werden häufig als Emissionslichtquelle für Entfernungsmesser verwendet.Bei dieser Wellenlänge können augensichere Laserentfernungssysteme einfach konfiguriert werden, ohne Kompromisse bei der Strahlleistung oder -qualität einzugehen.Dies macht Laserentfernungsanwendungen für Kunden sicherer.Die meisten dieser Laser sind in einem weiten Temperaturbereich von -40℃ bis 60℃ einsetzbar und haben eine Lebensdauer von über 60 Millionen Schüssen.

Anwendungen:

• Laser-Entfernungsmesser
• Meteorologisches Radar

Hauptmerkmale:

• Passiv gütegeschaltet, Er:Glas
• Augensicher
• Extrem leicht
• Superkompaktes Design
• Großer Betriebstemperaturbereich

Wellenlänge (nm)	1535
Pulsenergie (μJ)	100	200	300
Impulsbreite (ns)	≤5
Wiederholungsrate (Hz)	10
Betriebsstrom (A)	7	10	12
Volle Strahldivergenz (typ., mrad)	10
Strahlprofil	TEM00
Gewicht (g)	7	10	12
Abmessungen (B×H×L, mm)	21x8x7		25x8x7
Betriebstemperatur (℃)	-40~65
Lagertemperatur (℃)	-55~80

2.9 STXL Hochenergie-1535-nm-Mikrochip-Lasermodule

Augensichere Er:Glass-Laser sind diodengepumpte, wasserfreie, passiv gütegeschaltete Laser, die einen augensicheren Wellenlängenbetrieb mit hoher Spitzenleistung, kurzer Pulsdauer (Pulsbreite) und beugungsbegrenzter Strahlqualität kombinieren, um eine unübertroffene Größe und ein unübertroffenes Gewicht zu liefern und Macht.Unsere augensicheren DPSS-Laser arbeiten bei 1535 nm. Diese Laser werden nicht nur als 1535-nm-Laser, sondern auch als 1540-nm-Laser, 1534-nm-Laser, 1,54-um-Laser oder 1,54-μm-Laser bezeichnet und werden häufig als Emissionslichtquelle für Entfernungsmesser verwendet.Bei dieser Wellenlänge können augensichere Laserentfernungssysteme einfach konfiguriert werden, ohne Kompromisse bei der Strahlleistung oder -qualität einzugehen.Dies macht Laserentfernungsanwendungen für Kunden sicherer.Die meisten dieser Laser sind in einem weiten Temperaturbereich von -40℃ bis 60℃ einsetzbar und haben eine Lebensdauer von über 60 Millionen Schüssen.

Anwendungen:

• Laser-Entfernungsmesser
• Höhenmesser
• LIBS

Hauptmerkmale:

• Spitzenleistung >150 kW
• Augensicher
• Keine Temperaturregelung
• Niedriger Betriebsstrom
• Kompakte Größe

Wellenlänge (nm)	1535
Pulsenergie (μJ)	800	1000
Impulsbreite (ns)	≤7	≤8
Wiederholungsrate (Hz)	10	5
Betriebsstrom (A)	30
Volle Strahldivergenz (typ., mrad)	≤7
Strahlprofil	TEM00
Gewicht (g)	20
Abmessungen (B×H×L, mm)	38x9x7,7
Betriebstemperatur (℃)	-40~65
Lagertemperatur (℃)	-55~80

2.10 STXL 500μJ Hochenergie-1535-nm-Mikrochip-Lasermodule

Augensichere Er:Glass-Laser sind diodengepumpte, wasserfreie, passiv gütegeschaltete Laser, die einen augensicheren Wellenlängenbetrieb mit hoher Spitzenleistung, kurzer Pulsdauer (Pulsbreite) und beugungsbegrenzter Strahlqualität kombinieren, um eine unübertroffene Größe und ein unübertroffenes Gewicht zu liefern und Macht.Unsere augensicheren DPSS-Laser arbeiten bei 1535 nm. Diese Laser werden nicht nur als 1535-nm-Laser, sondern auch als 1540-nm-Laser, 1534-nm-Laser, 1,54-um-Laser oder 1,54-μm-Laser bezeichnet und werden häufig als Emissionslichtquelle für Entfernungsmesser verwendet.Bei dieser Wellenlänge können augensichere Laserentfernungssysteme einfach konfiguriert werden, ohne Kompromisse bei der Strahlleistung oder -qualität einzugehen.Dies macht Laserentfernungsanwendungen für Kunden sicherer.Die meisten dieser Laser sind in einem weiten Temperaturbereich von -40℃ bis 60℃ einsetzbar und haben eine Lebensdauer von über 60 Millionen Schüssen.

Anwendungen:

• Laser-Entfernungsmesser
• Meteorologisches Radar

Hauptmerkmale:

• Passiv gütegeschaltet, Er:Glas
• Augensicher
• Extrem leicht
• Superkompaktes Design
• Großer Betriebstemperaturbereich

Wellenlänge (nm)	1535
Pulsenergie (μJ)	500
Impulsbreite (ns)	≤6
Wiederholungsrate (Hz)	10
Betriebsstrom (A)	20
Volle Strahldivergenz (typ., mrad)	6
Strahlprofil	TEM00
Gewicht (g)	13
Abmessungen (B×H×L, mm)	32x8x7
Betriebstemperatur (℃)	-40~65
Lagertemperatur (℃)	-55~80

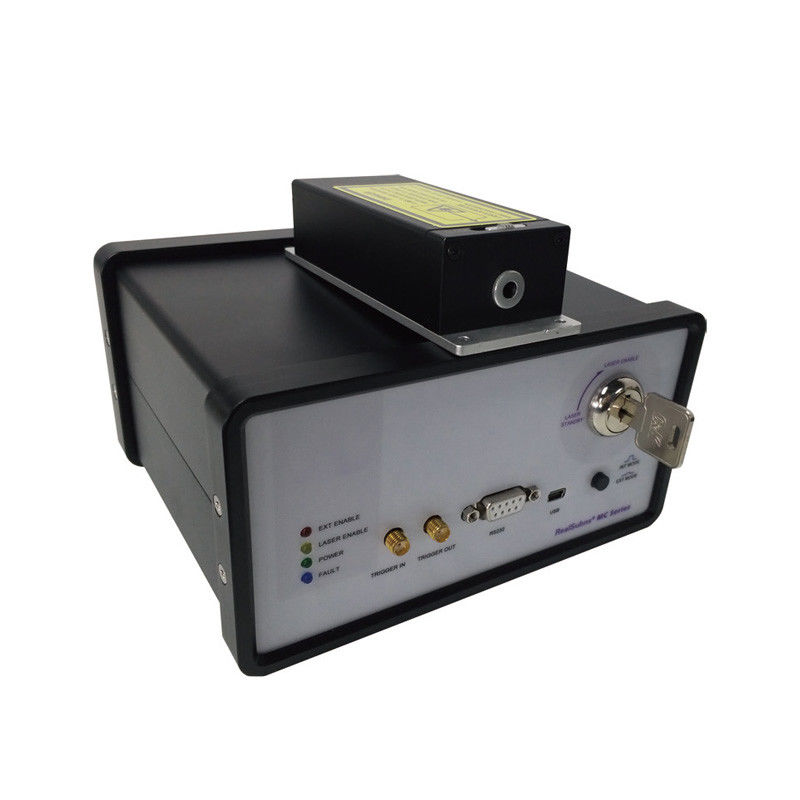

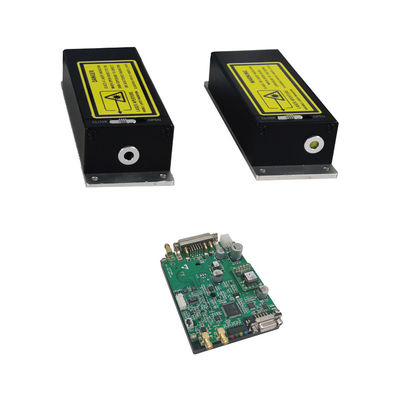

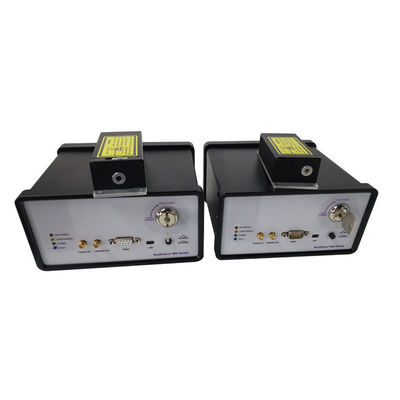

3. 300ps Single-Longitudinal-Mode-Mikrochiplaser der STXL-H-Serie

Die Single Longitudinal Mode (SLM)-Mikrochiplaser der STXL-H-Serie sind kompakte, wirtschaftliche und zuverlässige halbleitergepumpte (diodengepumpte) passive Güteschalter (passiv gütegeschaltete) Festkörperlaser mit stabiler Ausgangsenergie, hoher Spitzenleistung und ausgezeichneter Strahlqualität.Die monolithische Laserkavität ist permanent ausgerichtet und daher äußerst stabil.Das System unterstützt interne und externe Trigger.Diese Produktserie erzeugt die Single-Longitudinalmode-Strahlung von 1064 nm, 532 nm, 355 nm, 266 nm und 213 nm mit einer langen Lebensdauer.Die Impulsdauer (Impulsbreite) kann bis auf 300 ps (0,3 ns) sinken.Verschiedene Modelle arbeiten mit Wiederholraten bis zu 50 kHz und die durchschnittliche Leistung reicht von 2 mW bis 100 mW.Das zuverlässige und robuste Mikrochip-Design eignet sich perfekt für fortschrittliche OEM-Industrieanwendungen.

Anwendungen:

• Samenlaser
• Mikrobearbeitung
• Raman-Spektroskopie
• Laser-Entfernungsmessung
• Laserinduzierte Fluoreszenz (LIF)
• Laser-Ultraschallbildgebung
• Flugzeit-Massenspektrometer (TOFMS)
• Fotolithographie

Hauptmerkmale:

• Impulsbreite bis zu 300 ps
• Hohe Energiestabilität
• Wiederholrate bis zu 100 kHz
• Raummodus TEM00
• Polarisationsstabil

Optische Parameter
Wellenlänge (nm)		1064				532
Wiederholungsrate (kHz)		20	50	100		20	50	100
Durchschnittliche Leistung (mW)		60	100	100		30	50	30
Pulsenergie (μJ)		3	2	1		1.5	1	0,3
Impulsbreite (ps)		350		500		300		450
Leistungsstabilität (8h)		±3 %
Strahlprofil		TEM00
Volle Strahldivergenz (typ., mrad)	Horizontal @1/e²	20		30		16		25
	Vertikal @1/e²	20		30		16		25
Polarisationsverhältnis		>100:1
Systemparameter
Versorgungsspannung		100-240 VAC, 50/60 Hz
Steuerschnittstelle		RS232, USB
Stromverbrauch (W)		≤35	≤40		≤40	≤35	≤40		≤40
Leistungsabmessungen (B×H×L, mm)		168×88×140
Abmessungen des Laserkopfes (B×H×L, mm)		45×30×120
Betriebstemperatur (℃)		15-35
Lagertemperatur (℃)		0-60

Erbiumdotierte Glaslaser der SLY-Serie

Unsere erbiumdotierten Glaslaser der SLY-Serie können im Sicherheitsbereich des menschlichen Auges eingesetzt werden, sind einfach zu steuern, hocheffizient und haben eine lange Lebensdauer.Diese Laser sind in verschiedenen Wellenlängen bei 1535 und 1537 nm erhältlich.

Merkmale:

• Sicherheit des menschlichen Auges
• Kleine Größe und geringes Gewicht
• Hohe photoelektrische Umwandlungseffizienz
• Passen Sie sich an die raue Betriebsumgebung an

Anwendungen:

• Laser-Ranging
• LIDAR
• Laserkommunikation

1. Er-Glaslaser der A1-Serie SLY-1535-xxx-A1

Parameter	SLY-1535-100-A1	SLY-1535-200-A1	SLY-1535-300-A1	SLY-1535-400-A1
Wellenlänge	1535 nm
Pulsweite (FWHM)	3ns - 6ns
Gepulste Energie (µJ)	100	200	300	400
Spitzenleistung (kW)	25	50	70	80
Energiestabilität	≤5 %
Strahldivergenzwinkel	≤12mrad
Betriebsspannung	2V
Arbeitsstrom (A)	7	12	12	14
Arbeitsfrequenz	1Hz – 10Hz
Gepulste Breite	1ms -2,5ms
Arbeitstemperatur	-40°C - 60°C
Lagertemperatur	-50°C - 70°C
Lebensdauer	10000000 Mal
Gewicht	<10g

Abmessungen von SLY-1535-xxx-A1:

Anmerkung:

xxx: gepulste Energie (µJ)

2. Er-Glaslaser der A3-Serie SLY-1535-xxx-A3

Parameter	SLY-1535-100-A3	SLY-1535-200-A3	SLY-1535-300-A3	SLY-1535-400-A3
Wellenlänge	1535 nm
Pulsweite (FWHM)	3ns - 6ns
Gepulste Energie (µJ)	100	200	300	400
Spitzenleistung (kW)	25	50	70	80
Energiestabilität	≤5 %
Strahldivergenzwinkel	≤12mrad
Betriebsspannung	2V
Arbeitsstrom (A)	7	12	12	14
Arbeitsfrequenz	1Hz - 10Hz
Gepulste Breite	1 ms - 2,5 ms
Arbeitstemperatur	-40°C - 60°C
Lagertemperatur	-50°C - 70°C
Lebensdauer	10000000 Mal
Gewicht	<10g

Abmessungen von SLY-1535-xxx-A3:

Anmerkung:

xxx: gepulste Energie (µJ)

3. Er-Glaslaser der A4-Serie SLY-1535-xxx-A4

Parameter	SLY-1535-100-A4	SLY-1535-200-A4	SLY-1535-300-A4	SLY-1535-400-A4
Wellenlänge	1535 nm
Pulsweite (FWHM)	3ns - 6ns
Gepulste Energie (µJ)	100	200	300	400
Spitzenleistung (kW)	25	50	70	80
Energiestabilität	≤5 %
Strahldivergenzwinkel	≤0,5 mrad
Betriebsspannung	2V
Arbeitsstrom (A)	7	12	12	14
Arbeitsfrequenz	1Hz - 10Hz
Gepulste Breite	1 ms - 2,5 ms
Arbeitstemperatur	-40°C - 60°C
Lagertemperatur	-50°C - 70°C
Lebensdauer	10000000 Mal
Gewicht	<20g

Abmessungen von SLY-1535-xxx-A4:

Anmerkung:

xxx: gepulste Energie (µJ)

4. Er-Glaslaser der A5-Serie SLY-1535-xxx-A5

Parameter	SLY-1535-100-A5	SLY-1535-200-A5	SLY-1535-300-A5	SLY-1535-400-A5
Wellenlänge	1535 nm
Pulsweite (FWHM)	3ns - 6ns
Gepulste Energie (µJ)	100	200	300	400
Spitzenleistung (kW)	25	50	70	80
Energiestabilität	≤5 %
Strahldivergenzwinkel	≤0,5 mrad
Betriebsspannung	2V
Arbeitsstrom (A)	7	12	12	14
Arbeitsfrequenz	1Hz - 10Hz
Gepulste Breite	1 ms - 2,5 ms
Arbeitstemperatur	-40°C - 60°C
Lagertemperatur	-50°C - 70°C
Lebensdauer	10000000 Mal
Gewicht	<20g

Abmessungen von SLY-1535-xxx-A5:

Anmerkung:

xxx: gepulste Energie (µJ)

5. Er-Glaslaser der A6-Serie SLY-1535-40-A6

Parameter	SLY-1535-40-A6
Wellenlänge	1535 nm
Pulsweite (FWHM)	3ns - 5ns
Gepulste Energie (µJ)	40
Spitzenleistung (kW)	10
Energiestabilität	≤5 %
Strahldivergenzwinkel	≤0,5 mrad
Betriebsspannung	2V
Arbeitsstrom (A)	3
Arbeitsfrequenz	10000Hz
Gepulste Breite	0,2 ms – 0,4 ms
Arbeitstemperatur	-40°C - 60°C
Lagertemperatur	-50°C - 70°C
Lebensdauer	10000000 Mal
Gewicht	<20g

Abmessungen von SLY-1535-40-A6:

6. Er-Glaslaser der A8-Serie SLY-1535-2000-A8

Parameter	SLY-1535-2000-A8
Wellenlänge	1535 nm
Pulsweite (FWHM)	10ns - 15ns
Gepulste Energie (µJ)	2000
Spitzenleistung (kW)	150
Energiestabilität	≤5 %
Strahldivergenzwinkel	≤4mrad
Betriebsspannung	<4V
Arbeitsstrom (A)	70
Arbeitsfrequenz	1Hz – 5Hz
Gepulste Breite	3ms – 5ms
Arbeitstemperatur	-40°C - 60°C
Lagertemperatur	-55°C - 75°C
Lebensdauer	10000000 Mal
Gewicht	<80g

Abmessungen von SLY-1535-2000-A8:

7. Er-Glaslaser der C1-Serie SLY-1535-500-C1

Parameter	SLY-1535-500-C1
Wellenlänge	1535 nm
Pulsweite (FWHM)	4ns - 6ns
Gepulste Energie (µJ)	500
Spitzenleistung (kW)	100
Energiestabilität	≤5 %
Strahldivergenzwinkel	≤12mrad
Betriebsspannung	2V
Arbeitsstrom (A)	15
Arbeitsfrequenz	1Hz – 5Hz
Gepulste Breite	1 ms – 2,5 ms
Arbeitstemperatur	-40°C - 60°C
Lagertemperatur	-50°C - 70°C
Lebensdauer	10000000 Mal
Gewicht	<20g

Abmessungen von SLY-1535-500-C1:

8. Er-Glaslaser der C2-Serie SLY-1535-40-C2

Parameter	SLY-1535-40-C2
Wellenlänge	1535 nm
Pulsweite (FWHM)	3ns - 4ns
Gepulste Energie (µJ)	40
Spitzenleistung (kW)	10
Energiestabilität	≤5 %
Strahldivergenzwinkel	≤15mrad
Betriebsspannung	2V
Arbeitsstrom (A)	3
Arbeitsfrequenz	1000Hz
Gepulste Breite	0,2 ms – 0,4 ms
Arbeitstemperatur	-40°C - 60°C
Lagertemperatur	-50°C - 70°C
Lebensdauer	10000000 Mal
Gewicht	<10g

Abmessungen von SLY-1535-40-C2:

9. Er-Glaslaser der C3-Serie SLY-1535-xxx-C3

Parameter	SLY-1535-100-C3	SLY-1535-200-C3	SLY-1535-300-C3	SLY-1535-400-C3
Wellenlänge	1535 nm
Pulsweite (FWHM)	≤12ns
Gepulste Energie (µJ)	100	200	300	400
Spitzenleistung (kW)	25	50	70	80
Energiestabilität	≤5 %
Strahldivergenzwinkel	≤0,5 mrad
Betriebsspannung	2V
Arbeitsstrom (A)	7	12	12	14
Arbeitsfrequenz	1Hz - 10Hz
Gepulste Breite	1 ms - 2,5 ms
Arbeitstemperatur	-50°C - 70°C
Lagertemperatur	-55°C - 75°C
Lebensdauer	10000000 Mal
Gewicht	<15g

Abmessungen von SLY-1535-xxx-C3:

Anmerkung:

xxx: gepulste Energie (µJ)

10. Er-Glaslaser der C7-Serie SLY-1535-40-C7

Parameter	SLY-1535-40-C7
Wellenlänge	1535 nm
Pulsweite (FWHM)	3ns - 5ns
Gepulste Energie (µJ)	40
Spitzenleistung (kW)	10
Energiestabilität	≤5 %
Strahldivergenzwinkel	≤0,5 mrad
Betriebsspannung	2V
Arbeitsstrom (A)	3
Arbeitsfrequenz	1000Hz
Gepulste Breite	0,2 ms – 0,4 ms
Arbeitstemperatur	-40°C - 60°C
Lagertemperatur	-50°C - 70°C
Lebensdauer	10000000 Mal
Gewicht	<30g

Abmessungen von SLY-1535-40-C7:

11. Er-Glaslaser der C7-Serie SLY-1537-500-C9

Parameter	SLY-1537-500-C9
Wellenlänge	1537 nm
Pulsweite (FWHM)	4ns - 7ns
Gepulste Energie (µJ)	500
Spitzenleistung (kW)	10
Energiestabilität	≤5 %
Strahldivergenzwinkel	≤5mrad
Betriebsspannung	4V
Arbeitsstrom (A)	20
Wiederholfrequenz	10Hz
Arbeitstemperatur	-40°C - 60°C
Lagertemperatur	-55°C - 75°C
Lebensdauer	10000000 Mal
Gewicht	<20g

Abmessungen von SLY-1537-500-C9:

NOTIZ:

1. Bei Transport, Lagerung und Gebrauch müssen antistatische Maßnahmen getroffen werden.

2. Die Stifte der Laserdioden müssen durch die Verbindung kurzer Leitungen zwischen ihnen geschützt werden.

3. Laserfenster, um Sauberkeit und Schadstofffreiheit zu gewährleisten.

4. Verwenden Sie eine Konstantstrom-Stromversorgung, um Spitzen und Überspannungen beim Arbeiten zu vermeiden.

5. Der Laser muss beim Arbeiten zuverlässig installiert sein.

6. Befolgen Sie die Bedienungsanleitung.

7. Bei weiteren Fragen kontaktieren Sie uns bitte.

Erbiumdotierte Glas-Mikrochiplaser der SED-Serie

Nummerierungsschema für Teile

Serie – Wellenlänge – Pulsenergie – Pulsbreite – Sonstiges

Beispiel: SED-1535nm-100uJ-3,5ns ist ein SED-Erbium-dotierter Laser mit einer Wellenlänge von 1535nm, einer Impulsenergie von 120uJ und einer Impulsbreite von 3,5ns.

1. 100–300 µJ Erbium-dotierter Glaslaser, SED-1535 nm-xxx-3,5 ns

Der Erbiumglaslaser emittiert mit einer augensicheren Wellenlänge von 1,54 µm und bietet eine hohe Strahlqualität innerhalb des atmosphärischen Fensters.Mit einer Pulsenergie von 100-300 µJ eignet es sich für die augensichere Laserentfernungsmessung.Dieser Laser zeichnet sich durch einen geringen Stromverbrauch, eine hohe Spitzenleistung, eine schmale Pulsbreite und eine kompakte Größe aus und erfordert keine Temperaturkontrolle.Es hat sich als sichere, effiziente und stabile augensichere Laserlösung erwiesen.

Technische Spezifikationen:

Artikelnummer	SED-1535nm-100uJ-3,5ns	SED-1535nm-200uJ-3,5ns	SED-1535-300uJ-3,5ns
Wellenlänge	1535 nm	1535 nm	1535 nm
Pulsenergie (Min/Typ.)	≥100µJ	≥200µJ	≥300µJ
Impulsbreite, Typ.(FWHM)	3,5 ns	3,5 ns	3,5 ns
Pulswiederholungsrate	1~20Hz	1~10Hz	1~20Hz
Pulsstabilität	10 %	10 %	10 %
Spotdurchmesser	0,2 mm	0,2 mm	0,2 mm
Strahldivergenzwinkel	10mrad	10mrad	10mrad
Spots-Modus	TEM00	TEM00	TEM00
Betriebstemperatur	-45 °C bis +65 °C	-45 °C bis +65 °C	-45 °C bis +65 °C
Lagertemperatur	-55 °C bis +85 °C	-55 °C bis +85 °C	-55 °C bis +85 °C
Auswirkungen	1500G, 0,5 ms	1500G, 0,5 ms	1500G, 0,5 ms
Vibration	20~2000 Hz/20G	20~2000 Hz/20G	20~2000 Hz/20G
Lebensdauer	>50 Millionen Schüsse	>50 Millionen Schüsse	>50 Millionen Schüsse
Abmessung (mm)	25x8x7	25x8x7	25x8x7
Gewicht	8g	8g	8g
Stromspannung	2V	2V	2V
Aktuell	6A	12A	12A
Impulsbreite	≥2ms	≥1,8 ms	≥2,5 ms

2. 500 µJ Erbium-dotierter Glaslaser, SED-1535 nm-500 uJ-5 ns

Der Erbiumglaslaser emittiert mit einer augensicheren Wellenlänge von 1,54 µm und bietet eine hohe Strahlqualität innerhalb des atmosphärischen Fensters.Mit einer Pulsenergie von 500 µJ ist es für die augensichere Laserentfernungsmessung geeignet.Dieser Laser zeichnet sich durch einen geringen Stromverbrauch, eine hohe Spitzenleistung, eine schmale Pulsbreite und eine kompakte Größe aus und erfordert keine Temperaturkontrolle.Es hat sich als sichere, effiziente und stabile augensichere Laserlösung erwiesen.

Technische Spezifikationen:

Artikelnummer	SED-1535nn-500uJ-5ns
Wellenlänge	1535 nm
Pulsenergie (Min/Typ.)	≥500µJ
Impulsbreite, Typ.(FWHM)	5ns
Pulswiederholungsrate	1~10Hz
Pulsstabilität	10 %
Spotdurchmesser	0,3 mm
Strahldivergenzwinkel	10mrad
Spots-Modus	TEM00
Betriebstemperatur	-45 °C bis +65 °C
Lagertemperatur	-55 °C bis +85 °C
Auswirkungen	1500G, 0,5 ms
Vibration	20~2000 Hz/20G
Lebensdauer	>50 Millionen Schüsse
Abmessung (mm)	32x8x7
Gewicht	10g
Stromspannung	2V
Aktuell	20A
Impulsbreite	≥2,4 ms

3. 2 mJ Erbium-dotierter Glaslaser, SED-1535 nm-2 mJ-11 ns

Dieser Laser verwendet Erbiumglas als aktives Medium und arbeitet bei einer Wellenlänge von 1,54 µm.Es bietet eine hohe photoelektrische Umwandlungseffizienz und wandelt elektrische Energie effektiv in Laserleistung um.Mit hervorragender optischer Leistung und Ausgangsstabilität liefert es konstant eine Impulsenergie von über 2 mJ.Es ist kompakt, leicht und eignet sich hervorragend für verschiedene Bereiche wie wissenschaftliche Forschung, medizinische Behandlung und industrielle Verarbeitung.

Technische Spezifikationen:

Artikelnummer	SED-1535nm-2mJ-11ns
Wellenlänge	1535 nm
Pulsenergie (Min/Typ.)	≥2mJ
Impulsbreite, Typ.(FWHM)	11ns
Pulswiederholungsrate	5Hz
Pulsstabilität	±5 %
Spotdurchmesser	0,5 mm
Strahldivergenzwinkel	4mrad
Spots-Modus	TEM00
Betriebstemperatur	-45 °C bis +65 °C
Lagertemperatur	-55 °C bis +85 °C
Auswirkungen	1500G, 0,5 ms
Vibration	5~2000 Hz/20G
Lebensdauer	>50 Millionen Schüsse
Abmessung (mm)	60x34x26
Gewicht	120g
Stromspannung	5V
Aktuell	65A
Impulsbreite	≥4ms
