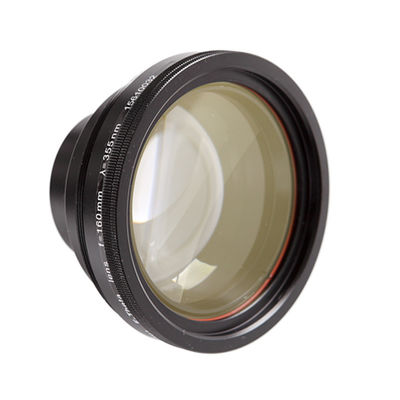

1064-nm-F-Theta-Objektiv/1064-nm-Standard-ƒ-Theta-Objektiv

In Kombination mit dem XY-Galvanometerscanner verwendete Linsen werden als ƒ-Theta-Linsen, Planfeldobjektive oder einfache Scanlinsen bezeichnet.ƒ-Theta-Linsen werden in verschiedenen Anwendungen eingesetzt, von der industriellen Materialbearbeitung, dem Bohren, Schweißen von Kunststoffen und Schneiden über die Medizin- und Biotechnologie (konfokale Mikroskopie, Ophthalmologie) bis hin zu Wissenschaft und Forschung.Dabei spielen das Design und die Qualität der optischen Komponenten eine entscheidende Rolle.

Eine Standardlinse fokussiert den Laserstrahl auf eine sphärische Ebene, im Gegensatz zu einem idealen flachen oder ebenen Feld.Die Verwendung von ƒ-Theta-Linsen sorgt für eine ebene Fokussierungsfläche und eine nahezu konstante Punktgröße über die gesamte XY-Bildebene oder das gesamte Scanfeld.Die Position des Flecks auf der Bildebene ist direkt proportional zum Scanwinkel.Telezentrische ƒ-Theta-Linsen fokussieren den Laserstrahl so, dass er über das gesamte Scanfeld nahezu senkrecht (innerhalb von 1 Grad) zur Arbeitsoberfläche steht.Dadurch wird sichergestellt, dass der Fleck auch in den Ecken des Scanfelds rund ist und bei der Bearbeitung von Löchern oder Kanälen diese senkrecht zur Arbeitsoberfläche verlaufen.

Farbkorrigierte ƒ-Theta-Linsen sind für die Aufnahme mehrerer Wellenlängen ausgelegt.Normalerweise würde jede Wellenlänge auf einen anderen Punkt auf der Arbeitsoberfläche fokussiert.Bei einem farbkorrigierten Objektiv fallen die Brennpunkte für jede Wellenlänge zusammen.Dies wird durch die Planung einer idealen Kombination verschiedener Glastypen für die verschiedenen Linsenelemente im Objektiv erreicht.Farbkorrigierte ƒ-Theta-Objektive werden hauptsächlich für die gleichzeitige Betrachtung der Arbeitsoberfläche durch das Scanobjektiv mit einer Kamera während der Laserbearbeitung verwendet.Eine weitere häufige Anwendung für farbkorrigierte Scan-Linsen ist der Einsatz in konfokalen Scan-Mikroskopen, die einen breiten Bereich sichtbarer Wellenlängen erfordern.

Telezentrische ƒ-Theta-Objektive erzeugen einen Strahl mit senkrechtem Einfall auf die Bildoberfläche.Dies ist zum Bohren von Löchern und Strukturieren von Oberflächen in der dritten Dimension (Tiefe) erforderlich.Der Nachteil ist im Allgemeinen eine kleinere Brennebene im Vergleich zu einem nicht-telezentrischen Objektiv, da die Größe der vorderen Linsenelemente größer sein muss als der Scanbereich.Sill bietet für beide Arten von ƒ-Theta-Objektiven eine große Auswahl an Optionen und Brennweiten.

Der Telezentriefehler gibt die Abweichung des Laserstrahls von der Senkrechten an.Normalerweise ist es in der Ecke des XY-Scanfelds maximal.Beachten Sie, dass der Telezentriefehler auf der optischen Achse immer Null ist.Der Telezentriefehler oder maximale Einfallswinkel ist ein Qualitätsmerkmal für telezentrische oder entozentrische Objektive.Eine perfekte Telezentrie ist nur möglich, wenn das gesamte Licht aus dem objektseitigen Fokus kommt.Grundsätzlich kann man sagen: Je größer der Abstand zwischen den Spiegeln, desto größer der Abstand eines Spiegels zum objektseitigen Fokus, desto größer ist der Telezentriefehler.
Wir bieten hauptsächlich 3 Serien von F-Theta-Objektiven an: STY, STS und STJ.

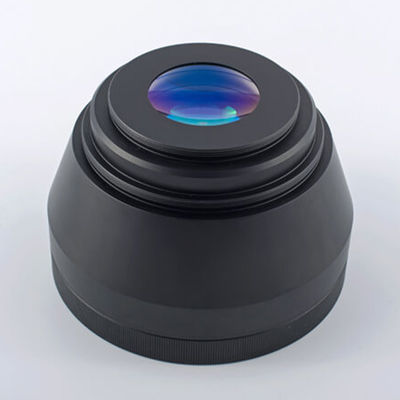

Beschreibung der F-Theta-Objektive der STY-Serie: STY-xxxx-yyy-zzz-dd-A
STY--- Laser-F-Theta-Objektive der STY-Serie
xxxx-- Laserwellenlänge, 1064 bedeutet 1064 nm, 10,6 bedeutet 10,6 um.
JJJJ---- Markierungsfeld (Scanfeld), JJJJ x JJJJ mm
zzz---- effektive Brennweite in mm
dd------ Eintrittspupille (zulässiger maximaler Durchmesser des Eingangslaserstrahls) in mm (Option)
A------ andere

Anmerkung: (1) Das F-Theta-Objektiv besteht aus 3 Linsen und einem Schutzfenster/Glas.Die Beschichtung ist eine dielektrische Schicht.Die Transmission beträgt >99 % bei 1064 nm.Zwei Seiten des Schutzglases sind bei 1064 nm AR-beschichtet.

(2) In den folgenden Tabellen lauten die Abkürzungen wie folgt: FL bedeutet effektive Brennweite;EP bedeutet max.Eingangsstrahldurchmesser;SAR bedeutet Scanbereich, AS bedeutet Aperturblende;WD bedeutet Arbeitsabstand;OD bedeutet max.Außendurchmesser;MT bedeutet Montagegewinde, fs bedeutet Quarzglas, SA bedeutet max.voller diagonaler Scanwinkel;L2 (a1) bedeutet empfohlener Spiegelabstand;a2 bedeutet 2. Spiegel zum Flansch, L1 bedeutet der Abstand zwischen 2. Spiegel und Scanlinse, SL bedeutet Scanlänge, Länge bedeutet die Gesamtlänge der Scanlinse, FSD bedeutet Fokusdurchmesser, WC bedeutet wassergekühlt, max.IA bedeutet Telezentrizitätswinkel.

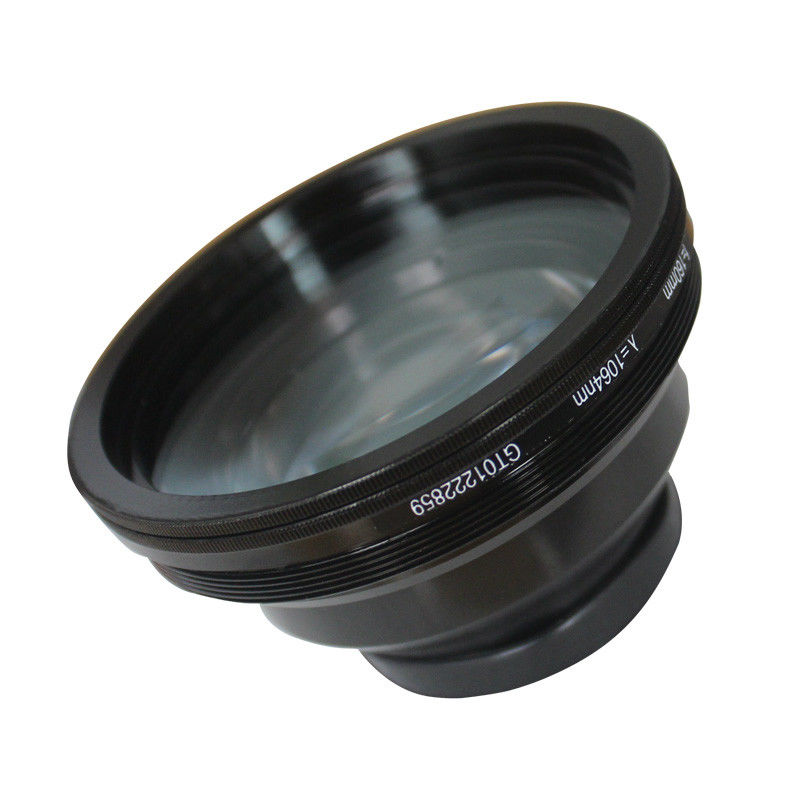

(1) 1064-nm-Scanobjektive der STY-Serie (F-Tehta-Objektive)

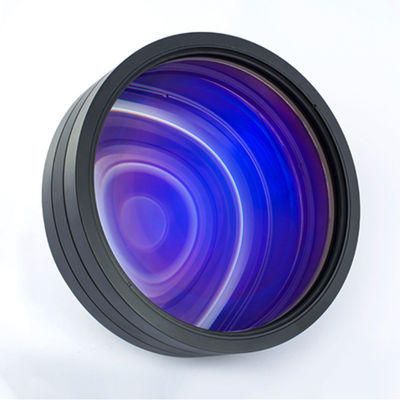

F-Theta-Objektiv der STY-Serie (Fused Silica)

1064-nm-F-Theta-Objektiv der STY-Serie (optisches Glas)

1064-nm-F-Theta-Objektiv der STH-Serie

1064-nm-F-Theta-Objektive der STW-Serie

1064-nm-F-Theta-Objektive der STC-Serie

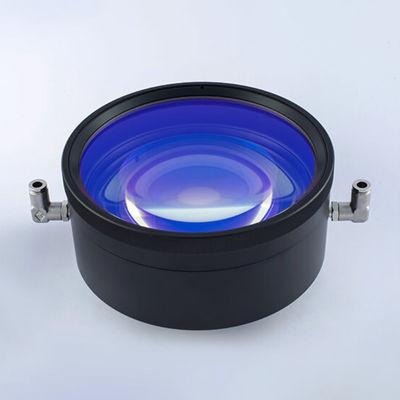

Telezentrisches 1064-nm-F-Theta-Objektiv der STY-Serie (Fused Silica)

Telezentrisches 1064-nm-F-Theta-Objektiv der STY-Serie (optisches Glas)

(2) 1064-nm-Scanobjektive der STS-Serie (F-Theta-Objektive)

FL=Brennweite;MI=max.Eingangsstrahldurchmesser;SAR=Scanbereich;AS=Blendenblende;WD=Arbeitsabstand;MO=max.Außendurchmesser;MT=Montagegewinde;PW=Schutzfenster

1064-nm-Standard-ƒ-Theta-Objektive der STS-Serie

Telezentrische ƒ-Theta-Objektive der STS-Serie mit 1064 nm

1064-nm-Standard-Fused-Silica-ƒ-Theta-Linsen der STS-Serie

1064-nm-Fused-Silica-ƒ-Theta-Linsen der STS-Serie (geringe Absorption)

1064-nm-Standard-Telezentrische ƒ-Theta-Linsen der STS-Serie – Quarzglas

Telezentrische ƒ-Theta-Linsen der STS-Serie mit 1064 nm – Quarzglas (geringe Absorption)

1064-nm-Kurzpulslaser-ƒ-Theta-Linsen der STS-Serie

Schutzfenster für F-Theta-Objektive: Wir haben Schutzfenster in den Abmessungen 75 x 1,7 mm, 80 x 1,7 mm und 113,5 x 2 mm, die bei 532 – 1064 nm beidseitig beschichtet sind.

Wenn Sie kein passendes F-Theta-Objektiv finden, wenden Sie sich bitte an unsLaden Sie das Formular hier herunterund senden Sie uns Ihr ausgefülltes Formular per E-Mail zu.Wir können die Linsen individuell nach Ihren spezifischen Anforderungen entwerfen und herstellen.
