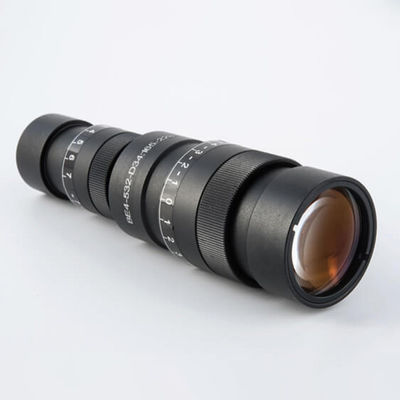

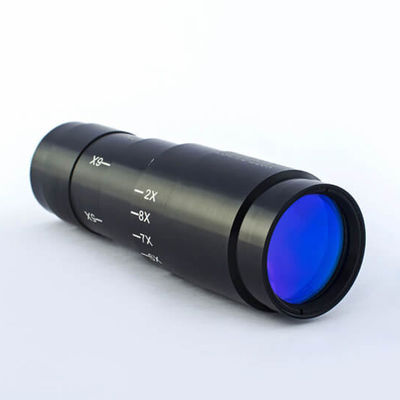

Fester / Zoom / motorisierter Strahlaufweiter 1064 nm / 532 nm / 355 nm / 266 nm

Strahlaufweiter 1064/532/355/266 nm

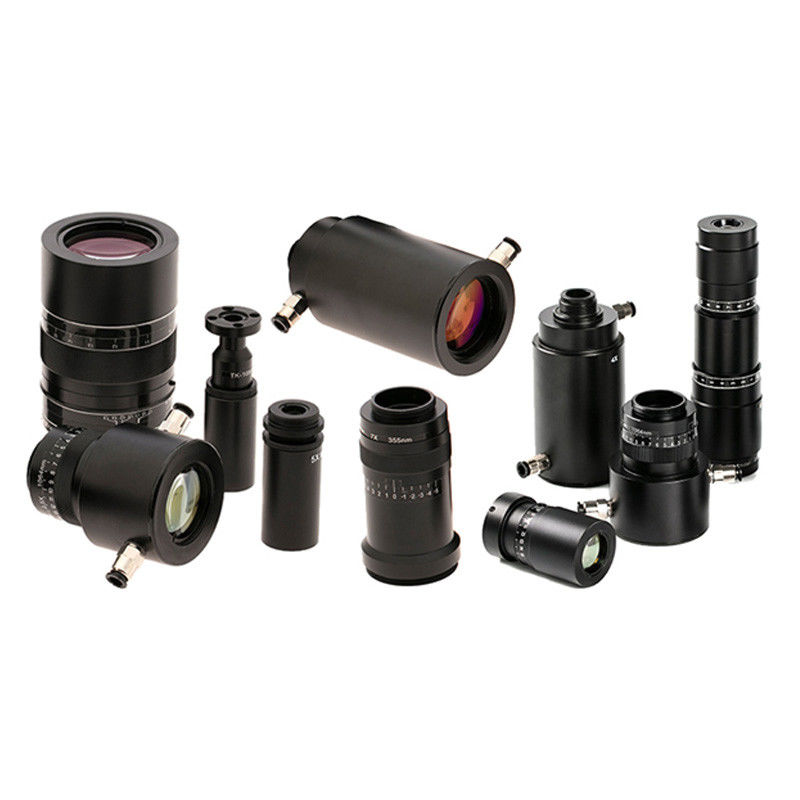

Wir bieten 3 Arten von Strahlaufweitern an: feste Strahlaufweiter, Zoom-Strahlaufweiter und motorisierte Strahlaufweiter bei verschiedenen Wellenlängen von 266 nm, 343–355 nm, 405 nm, 633 nm, 515–545 nm, 808–980 nm, 1030–1090 nm, 155 nm, 1850–1980 nm , 10,6 um.Andere Wellenlängen und kundenspezifische Strahlaufweiter sind auf Anfrage erhältlich.Für weitere Informationen können Sie uns gerne kontaktieren.

Die Spezifikationen der in den Strahlaufweitern verwendeten Linsen sind:

• Material: BK7 feingeglüht, Quarzglas und ZnSe je nach Laserwellenlänge.

• Durchmesser: -0,1 mm

• Dicke: ±0,1 mm

• Ebenheit: Lamda/4

• Oberflächenqualität: 60–40 Scratch-Dig

• Beschichtung: dielektrische HR-Beschichtungen R > 99 %

Beschreibung der Teilenummer: BEST-xxx-yy-T-AA

• BEST --- Strahlaufweiter der BEST-Serie, Zoom-Strahlaufweiter.

• xxxx------- Laserwellenlänge: 10,6 bedeutet 10,6 um, 532 bedeutet 532 nm, 633 bedeutet 633 nm.

• yy -------- Erweiterungsverhältnis (Vergrößerung) in Zeiten

• T ---------- Typ: T bedeutet einstellbarer Strahlaufweiter;Keine, bedeutet fester Strahlaufweiter.Verstellbar bedeutet hier, dass der Abstand zwischen den beiden inneren Linsen ein wenig verstellbar ist.Die „Einstellbarkeit“ kann den Strahldivergenzwinkel ein wenig verändern.

• AA -------- Sonderzweck.

Beispiel: BEST-10.6-3: 10,6 µm fester Strahlaufweiter, 3x;BEST-10.6-3.5T: 10,6 µm Zoom-Strahlaufweiter, max.3,5x.

Wir können in den Tabellen die folgenden Abkürzungen verwenden: WL=Wellenlänge, MAG=Vergrößerung, CA=freie Apertur, CA1=Eingangs-freie Apertur, CA2=Ausgangs-freie Apertur, D1=Eingangsdurchmesser, D2=Ausgangsdurchmesser, L1=Gesamtlänge von Strahlaufweiter, M1=Anschluss- bzw. Befestigungsgewinde, D=Durchmesser.

1. 1064-nm-Strahlaufweiter

1064-nm-Strahlaufweiter der BEH-Serie

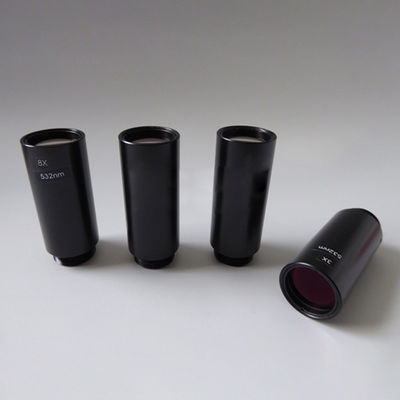

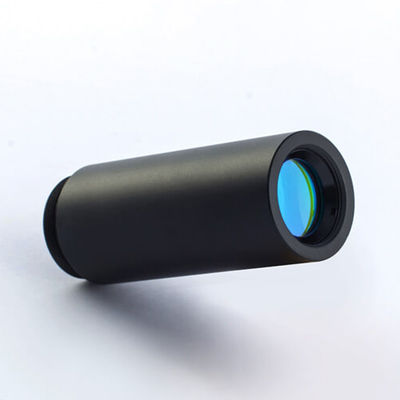

Feste Strahlaufweiter der BEH-Serie für 1064 nm

Einstellbare 1064-nm-Strahlaufweiter der BEH-Serie

Anmerkung: Die Eingangslinse besteht aus Quarz und die Ausgangslinse aus optischem Glas.Eine Ausgangslinse aus optischem Glas ist auf Anfrage erhältlich.

Strahlaufweiter der BEG-Serie

Es gibt zwei Arten von Umrissen: Trompete (A-Serie) und Zylinder (B-Serie).Bei allen Trompeten betragen die Außendurchmesser der Eingangs- und Ausgangsenden 26 mm bzw. 36 mm.Die Befestigungsschraube am Eingang ist M22x0,75 mm, die Befestigungsschraube der Zylinder ist jedoch M26x0,75.

Anmerkung: Die Eingangslinse in BEG-1064-2.5AQ und BEG-1064-3AQ besteht aus Quarz und andere bestehen aus optischem Glas.

Anmerkung: Die Eingangslinse in BEG-1064-2.5BQ und BEG-1064-3BQ besteht aus Quarz und andere bestehen aus optischem Glas.

Einstellbare 1064-nm-Strahlaufweiter der BEST-C-Serie

Strahlaufweiter der BEAL-Serie (1064/532/355 nm)

Unsere Strahlaufweiter werden aus einer Perging- und einer Sammellinse zusammengesetzt.Da sich im Strahlaufweiter kein Brennpunkt befindet, kann er für hohe Leistungen eingesetzt werden.Für die UV-Anwendung wird eine spezielle Behandlung von Linsen und Mechaniken durchgeführt, um die Lebensdauer und LIDT des Expanders zu verbessern.Standardvergrößerungen liegen zwischen 1,1x und 10x.Strahlaufweiter für alle Wellenlängen zwischen 266 und 2000 nm sind auf Anfrage erhältlich.

Merkmale

• Individuelle Vergrößerung und Gestaltung auf Anfrage

• Verlängerte Lebensdauer und LIDT für UV-Anwendungen

• Einzelne Berichte über Strahlelliptizität, M2 und Ausrichtungsstabilitätsparameter

• Kundenspezifische Wellenlängen sind im Bereich von 250–3000 nm erhältlich

Standardspezifikationen:

Typische Artikel:

Strahlaufweiter der YBE-Serie für 1-um-Laser

Strahlaufweiter der YBE-Serie sind für Laser mit geringer Leistung (500 W) wie Nd:YAG- und Yb-dotierte Faserlaser vorgesehen, die nahe der Wellenlänge von 1 µm arbeiten.Die Strahlaufweiter sind im galiläischen Design und verwenden multispektrales Zinksulfid für die Optik, das bei 1 µm eine Absorption von 0,0005 cm-1 aufweist (ähnlich wie ZnSe bei 10,6 µm).ZnS hat außerdem die 20-fache Wärmeleitfähigkeit von Quarzglas und einen höheren Brechungsindex.Der Brechungsindex ermöglicht die Verwendung eines Zwei-Elemente-Designs anstelle von drei Elementen.

2. 532-nm-Strahlaufweiter

Einstellbarer Strahlaufweiter für 532 nm der BEST-C-Serie

Feste Strahlaufweiter der BEH-Serie mit 532 nm

Einstellbare 532-nm-Strahlaufweiter der BEH-Serie

Anmerkung: Die Eingangslinse besteht aus Quarz und die Ausgangslinse aus optischem Glas.Eine Ausgangslinse aus optischem Glas ist auf Anfrage erhältlich.

Strahlaufweiter der BEAL-Serie

3. 355-nm-Strahlaufweiter

Einstellbarer Strahlaufweiter für 355 nm der BEST-C-Serie

Feste Strahlaufweiter der BEH-Serie für 355 nm

Einstellbare 355-nm-Strahlaufweiter der BEH-Serie

Anmerkung: Alle Linsen sind aus Quarz.

Strahlaufweiter der BEAL-Serie

Einstellbare 355-nm-Strahlaufweiter der BEST-W-Serie

4. 266-nm-Strahlaufweiter

266-nm-Strahlaufweiter der BEST-W-Serie

5. Strahlaufweitungshalterung

Die Strahlaufweiter-Halterungen werden verwendet, um einen Strahlaufweiter, eine rote Pilotdiode und Spiegel mit der Schraube M22 x 0,75 mm zu halten.Sie sind 4D-verstellbar für die Optikausrichtung in Winkeln und Positionen.

• Modell: SMH-13-048

• 4D-verstellbar (4-Achsen-verstellbar) (Verfahrweg in X- und Y-Richtung ±2 mm, Neigung in X- und Z-Richtung ±4 Grad)

• Passend für den Strahlaufweiter mit einer Schraube von M22x0,75mm

• Abmessung: 60 x 60 x 45 mm

Maßgeschneiderte Trägeraufweitungshalterungen sind auf Anfrage erhältlich.
