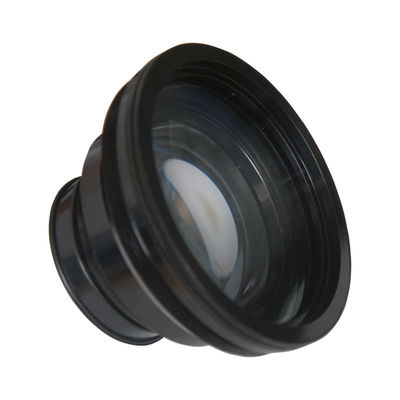

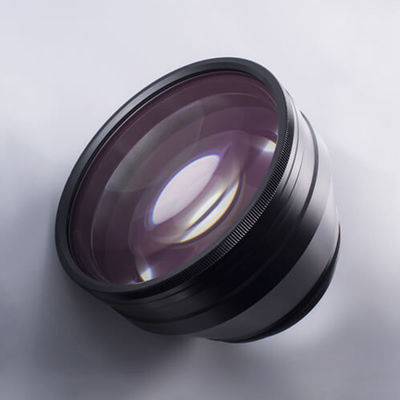

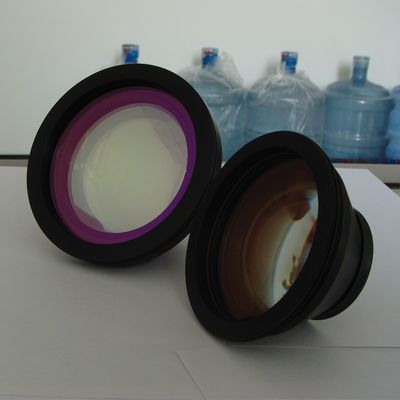

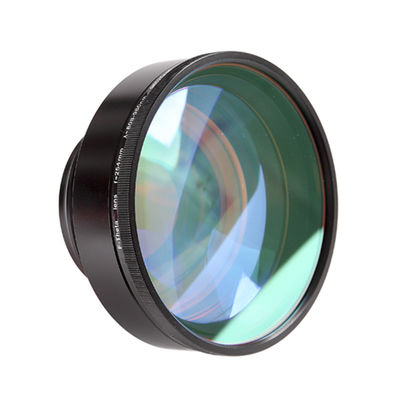

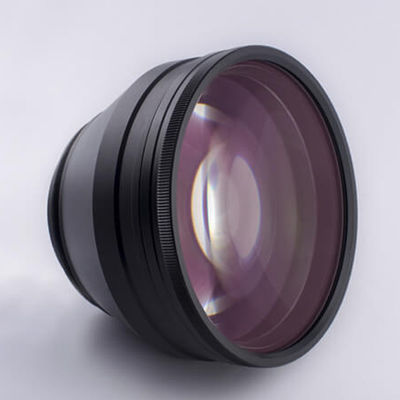

532 nm telezentrische F-Theta-Linsen / Scan-Linse 515 - 540 nm F-Theta-Linse / Quarzglas

532 nm telezentrische F-Theta-Linsen / Scan-Linse 515 - 540 nm F-Theta-Linse / Quarzglas
532 nm telezentrische F-Theta-Linsen / Scan-Linse 515 - 540 nm F-Theta-Linse / Quarzglas 532 nm telezentrische F-Theta-Linsen / Scan-Linse 515 - 540 nm F-Theta-Linse / Quarzglas 532 nm telezentrische F-Theta-Linsen / Scan-Linse 515 - 540 nm F-Theta-Linse / Quarzglas 532 nm telezentrische F-Theta-Linsen / Scan-Linse 515 - 540 nm F-Theta-Linse / Quarzglas 532 nm telezentrische F-Theta-Linsen / Scan-Linse 515 - 540 nm F-Theta-Linse / Quarzglas

Großes Bild :  532 nm telezentrische F-Theta-Linsen / Scan-Linse 515 - 540 nm F-Theta-Linse / Quarzglas

Produktdetails:
Markenname: Sintec Optronics
Zahlung und Versand AGB:
Lieferzeit: 5-7days
Zahlungsbedingungen: Versand per Bank
Kontakt

532 nm telezentrische F-Theta-Linsen / Scan-Linse 515 - 540 nm F-Theta-Linse / Quarzglas

Beschreibung
Markieren:

F-Theta-Linsen

,

532nm F-Theta-Linsen

,

Scan-Linse

532 nm F-Theta-Linse/Scan-Linse, 515–540 nm F-Theta-Linse/Quarzglas



f-theta lens

Beschreibung der F-Theta-Objektive der STY-Serie:STY-xxxx-yyy-zzz-dd-A

STY--- Laser-F-Theta-Objektive der STY-Serie
xxxx-- Laserwellenlänge, 1064 bedeutet 1064 nm, 10,6 bedeutet 10,6 um.
JJJJ---- Markierungsfeld (Scanfeld), JJJJ x JJJJ mm
zzz---- effektive Brennweite in mm
dd------ Eintrittspupille (zulässiger maximaler Durchmesser des Eingangslaserstrahls) in mm (Option)
A------ andere

Anmerkung: (1) Das F-Theta-Objektiv besteht aus 3 Linsen und einem Schutzfenster/Glas.Die Beschichtung ist eine dielektrische Schicht.Die Transmission beträgt >99 % bei 1064 nm.Zwei Seiten des Schutzglases sind bei 1064 nm AR-beschichtet.

(2) In den folgenden Tabellen lauten die Abkürzungen wie folgt: FL bedeutet effektive Brennweite;EP bedeutet max.Eingangsstrahldurchmesser;SAR bedeutet Scanbereich, AS bedeutet Aperturblende;WD bedeutet Arbeitsabstand;OD bedeutet max.Außendurchmesser;MT bedeutet Montagegewinde, fs bedeutet Quarzglas, SA bedeutet max.voller diagonaler Scanwinkel;L2 (a1) bedeutet empfohlener Spiegelabstand;a2 bedeutet 2. Spiegel zum Flansch, L1 bedeutet der Abstand 2. Spiegel und Scanlinse, SL bedeutet Scanlänge, Länge bedeutet die Gesamtlänge der Scanlinse, WC bedeutet wassergekühlt.

(1) 532-nm-Scanobjektive der STY-Serie (F-Theta-Objektive)

532 nm telezentrische F-Theta-Linsen / Scan-Linse 515 - 540 nm F-Theta-Linse / Quarzglas 1

STY-Serie 515–540 nm F-Theta-Linse (Fused Silica)

Neues Modell Altes Modell FL
mm		 WD
mm		 EP
mm		 Scanwinkel Scanbereich
mm		 FSD
µm		 OD
mm		 MT
STY-F-170R-515-540   170 216,37 10 ±26,3º Φ156/110×110 16.6 109 M85x1
STY-F-170-510-550 STY-510-550-100-170 170 221.09 10 ±25º Φ148/100×100 17.5 90 M85x1
STY-F-225-510-550 STY-510-550-156-225 225 247,51 18 ±28º Φ220/156×156 12.17 120 M85x1
STY-F-255-510-550 STY-510-550-170-255 255 367,81 14 ±27,5º Φ240/170×170 17 120 M85x1
STY-F-350-14-510-550 STY-510-550-212-350 350 283,37 14 ±23,7º Φ300/212×212 24.5 122 M85x1
STY-F-450-14-510-550 STY-510-550-315-450 450 526,39 14 ±28º Φ445/315×315 31.29 120 M85x1
STY-F-840-20-510-550 STY-510-550-550-840 840 960,17 20 ±28º Φ778/550x550 40.9 120 M85x1
STY-F-1150-510-550 STY-510-550-800-1150 1150 1249,47 18 ±28º Φ1131/800x800 40.9 120 M85x1

532-nm-F-Theta-Objektiv (optisches Glas) der STY-Serie

Neues Modell Altes Modell FL
mm		 WD
mm		 EP
mm		 SA SAR
mm		 FSD
µm		 OD
mm		 MT
STY-F-63-532 STY-532-35-63 63 58 8 ±22 º Φ50/35x35 7.6 90 M85x1
STY-F-80-532 STY-532-50-80 80 91,6 10 ±22 º Φ70/50X50 12 90 M85x1
STY-F-100B-532 STY-532-58-100-10 100 110,37 10 ±25 º Φ82/58x58 9.7 90 M85x1
STY-F-100R-532 STY-532-58-100-12 100 112,77 12 ±25 º Φ82/58x58 8 90 M85x1
STY-F-120-532 STY-532-74-120 120 132 12 ±25 º Φ105/74x74 10 90 M85x1
STY-F-160-532 STY-532-110-160 160 183.18 12 ±28 º Φ155/110x110 12.8 90 M85x1
STY-F-160-532-58 STY-532-98-160-58 160 186,88 12 ±28º Φ155/110x110 13 90 M85x1
STY-F-165B-532 STY-532-115-165 165 189,89 20 ±28º Φ1162/115x115 8 120 M85x1
STY-F-240B-532 STY-532-145-237 237 252,31 20 ±25º Φ207/145x145 11.53 120 M85x1
STY-F-254-10LNS-532 STY-532-165-254 254 261,51 14 ±28º Φ235/165x165 16 105 M85x1
STY-F-255-20-532 STY-532-165-255 255 294,0 20 ±26º Φ233/165x165 12.5 120 M85x1
STY-F-280-532 STY-532-200-280 280 283,46 12 ±28º Φ273/200x200 22 90 M85x1
STY-F-290-20-532 STY-532-190-290 290 335,98 20 ±26,5º Φ268/190x190 14.1 120 M85x1
STY-F-330B-532 STY-532-203-330B 330 397,46 14 ±25º Φ287/203x203 22.9 105 M85x1
STY-F-330C-532 STY-532-203-330C 330 388,27 14 ±25º Φ287/203x203 22.9 120 M85x1
STY-F-410-532 STY-532-283-410 410 474 15 ±28º Φ400/283x283 26.6 120 M85x1
STY-F-480-532 STY-532-317-480 480 565 20 ±28º Φ448/317x317 31.15 120 M85x1
STY-F-535B-532 STY-532-370-535B 535 623,67 20 ±28º Φ532/370x370 26.04 125 M85x1
STY-F-600-20-532 STY-532-400-600 600 656,71 20 ±27º Φ565/400x400 29.2 140 M85x1

532-nm-F-Theta-Objektiv der STH-Serie

sth series f-theta lens

Modell FL
mm		 WD
mm		 EP
mm		 SA
max		 SAR
mm		 FSD
µm		 Spiegel L2/L1
mm		 MT
STH-532-70-100-12 100 114,5 12 ±28º 70x70 10 16/16 M85x1/M79x1
STH-532-110-160-12 160 186 12 ±28º 110x110 16 16/16 M85x1/M79x1
STH-532-140-210-12 210 234 12 ±28º 140x140 21 16/16 M85x1/M79x1
STH-532-175-254-12 254 262 12 ±28º 175x175 25 16/16 M85x1/M79x1
STH-532-230-330-12 330 359 12 ±28º 230x230 33 16/16 M85x1/M79x1
STH-532-350-500-12 500 540 12 ±28º 350x350 50 16/16 M85x1/M79x1

532-nm-F-Theta-Objektive der STW-Serie

Artikelnummer FL (mm) WD (mm) SAR (mm) SA EP (mm) FSD (μm) MT (mm) Material
STW-532-65-120Q 120 155,6 65*65 20° 12 10-15 M85*1 Quarz
STW-532-70-100 100 98,98 70*70 ±28° 10 17-28 M85*1 Glas
STW-532-70-100N 100 106,5 70*70 ±25° 10 9-11 M85*1 Glas
STW-532-90-120A 120 132,65 90*90 ±25° 8 8-13.6 M85*1 Glas
STW-532-90-120B 120 132,65 90*90 ±25° 8 8-13.6 M85*1 Glas
STW-532-90-120N 120 134,98 90*90 ±25° 10 10-10 M85*1 Glas
STW-532-90-160Q 160 209,61 90*90 25° 14 12-12 M85*1 Quarz
STW-532-100-160Q 160 198.21 100*100 ±22° 10 15-21 M85*1 Quarz
STW-532-110-170Q 170 216,7 110*110 ±25° 10 20-25 M85*1 Quarz
STW-532-115-165 165 183,5 115*115 ±20° 10 17-20 M85*1/M55*1 Glas
STW-532-115-165N 165 190.22 115*115 ±25° 10 27.2-29.2 M85*1 Glas
STW-532-115-170 170 195,4 115*115 ±25° 14 20-23 M85*1 Glas
STW-532-135-200H 200 230,85 135*135 25° 20 10-12 M85*1 Quarz
STW-532-150-254 254 280 150*150 ±25° 10 20-22.5 M85*1 Glas
STW-532-150-254B 254 293,98 150*150 ±24° 10 19-20 M85*1 Glas
STW-532-155-250-V1 250 286,46 155*155 ±25° 20 12-17 M85*1 Quarz
STW-532-165-255-D20 255 293,3 165*165 ±28° 20 12.3-24.6 M85*1 Glas
STW-532-165-260Q 260 338,19 155*155 ±25° 14 18-26 M95*1 Quarz
STW-532-170-254Q 254 302.61 170*170 ±22° 10 23-38 M85*1 Quarz
STW-532-180-254 254 303.3 180*180 ±10,6° 10 23-31 M85*1 Glas
STW-532-195-351-D10 351 390,52 195*195 ±22,5° 10 31,2-33,8 M85*1 Glas
STW-532-255-410 410 450,54 225*225 ±22° 14 26,6-29,8 M85*1 Glas
STW-532-297-420-D15 420 477,75 297*297 ±28,5° 15 25-36 M85*1 Glas
STW-532-355-520 520 599,2 335*335 ±25,7° 16 32-35 M102/M85*1 Glas
STW-532-500-700 750 911.2 510*510 ±27,7° 16 36,9-38 M85*1 Glas

532-nm-F-Theta-Objektive der STC-Serie

Artikelnummer FL (mm) WD (mm) SAR (mm) EP (mm) MT (mm)
STC-532-40-65 65 73,5 40*40 10 M85*1
STC-532-70-100 100 114 70*70 12 M85*1
STC-532-110-160 160 180 110*110 12 M85*1
STC-532-150-210 210 232,5 150*150 12 M85*1
STC-532-165-255-20 255 294 165*165 20 M85*1
STC-532-175-254 254 287 175*175 12 M85*1
STC-532-220-330 330 355 220*220 12 M85*1
STC-532-235-330-16 330 354,6 235*235 16 M85*1
STC-532-350-500 500 539 350*350 12 M85*1
STC-532-400-600-20 600 792 400*280 20 M85*1
STC-532-600-960-30 965 1055,5 600*600 30 M112*1

Telezentrisches 532-nm-F-Theta-Objektiv der STY-Serie (Fused Silica)

Neues Modell Altes Modell FL
mm		 WD
mm		 EP
mm		 SA
max		 SAR, mm (rund/quadratisch) FSD
µm		 OD
mm		 Max IA
(Ö)		 MT
STY-F-63T-510-550 STYT-510-550-23-63 63 82.10 10 ±16º Φ33/23x23 6.2 90 1 M85x1
STY-F-88T-14-510-550 STYT-510-550-37-88 88 100,63 14 ±17º Φ52/37x37 10 120 1.9 M85x1
STY-F-100T-510-550 STYT-510-550-54-100 100 142.2 10 ±20,7º Φ76/54x54 13.5 120 0,38 M85x1
STY-F-100T-14-510-55- STYT-510-550-50-100 100 136,4 14 ±21º Φ70,7/50x50 7 120 1.3 M85x1
STY-F-167T-14-510-550 STYT-510-550-90-167 167 232.23 14 ±21º Φ127/90x90 11.61 140 3 M85x1

Telezentrisches 532-nm-F-Theta-Objektiv der STY-Serie (optisches Glas)

Neues Modell Altes Modell FL
mm		 WD
mm		 EP
mm		 Scanwinkel
maxi		 SAR, mm (rund/quadratisch) FSD
µm		 OD
mm		 Max A
(Ö)		 MT
STY-F-100T-532 STYT-532-50-100 100 125.04 15 ±21,5º Φ71/50x50 6.5 120 3.2 M85x1
STY-F-110T-532 STYT-532-60-110 110 132,94 15 ±21,5º Φ83/60x60 7.2 120 3.2 M85x1
STY-F-170T-532 STYT-532-91-170 170 214,66 14 ±21,8º Φ129/91x91 11.8 140 3 M85x1
STY-F-170T-20-532 STYT-532-100-170 170 204,79 20 ±24º Φ141/100X100 8.53 164 4 M102x1

532-nm-Scanobjektive der STY-WT-Serie

Teile-Nr. FL (mm) Scanwinkel (±°) Scanlänge (mm) SAR (mm) EP (mm) Fokusgröße (um) Länge (mm) WD (mm) MT
STY-532-70-100-WT 100 25° 87,0 70x70 14.0 12.0 50,0 100,0 M85x1
STY-532-90-120-WT 120 25° 102,0 90x90 8,0 10.8 38,85 134,0 M85x1
STY-532-100-162-WT 162 23° 132,9 100x100 7.0 - 25.2 183,4 M39/M55
STY-532-115-165-WT 165 20° 163,0 115x115 10.0 18.5 48,0 186,0 M85x1
STY-532-148-233-WT 234 26° 211,0 148x148 10.0 - 55.3 282,0 M85x1
STY-532-150-254-WT 254 25° 220,0 150x150 10.0 21.5 51,0 280,0 M85x1
STY-532-225-410-WT 410 25° 366,0 225x225 15.0 15.0 48,94 443,7 M85x1
STY-532-350-508-WT 508 25° 500,0 350x350 16.0 15.0 57,0 581,0 M85x1
STY-532-510-740-WT 740 20° 721,0 510x510 16.0 18.5 65,0 896,5 M85x1
STY-532-550-768-WT 768 28° 710,0 550x550 16.0 24.0 58,0 839,0 M102x1

(2) 532-nm-Scanobjektive der STS-Serie (F-Theta-Objektive)

532 nm telezentrische F-Theta-Linsen / Scan-Linse 515 - 540 nm F-Theta-Linse / Quarzglas 3

Standard-ƒ-Theta-Linsen der STS-Serie bei 532 nm (Fused Silica)

Artikelnummer
Standard, 532 nm		 Artikelnummer
geringe Absorption
515–545 nm		 FL
mm		 SA
±°		 Scanlänge
mm		 SAR
mm		 EP
mm		 ALS
mm		 Länge
mm		 OD
mm		 WD
mm
STS-3100/121 STS-3100/292 112,8 26.6 105.1 74x74 5,0 19.2 49,0 89,0 151,5
STS-3260/121 STS-3260/292 259,9 25.8 231,0 162x162 10.0 26.0 61,0 105,0 325,4
STS-1330/121 STS-1330/292 347,9 24.0 303,5 212x212 14.0 36,0 108.4 122,0 279,0

Standard-ƒ-Theta-Linsen der STS-Serie bei 532 nm (optisches Glas)

Artikelnummer
Standard, 532 nm		 FL
mm		 SA SL SAR
mm		 EP
mm		 Blende
mm		 Länge
mm		 Außendurchmesser, mm MT WD
mm
STS-0063/121 62,9 19.6 42,5 30x30 7.0 15.0 35.6 59.2 M39/M55 76,0
STS-0101/121 89,7 25.4 79,4 58x58 6,0 18.0 40,0 90,0 M85x1 97,0
STS-0163/121 148,0 21.4 111.4 77x77 7.0 20.0 43.3 89,0 M85x1 162,7
STS-2163/121 148,3 31.2 160,8 114x114 10.0 29.0 66,0 128,0 M85x1 173,4
STS-0162/121 162.1 23.0 132,8 100x100 7.0 17.4 25.2 59.2 M39/M55 183,4
STS-3164/121 162,8 30.0 177,7 120x120 10.0 28.0 46.6 106,0 M85x1 186,5
STS-1254/121 233,5 26.0 210.9 148x148 10.0 24.7 55.3 109,0 M85x1 282,0
STS-0300/121 278,7 29.0 281.1 200x200 14.0 29.0 78,0 128,0 M85x1 326,4
STS-0508/121 520,5 25.2 466,9 330x330 16.0 43,0 56.9 127,0 M85x1 594,7
STS-0825/121 768,6 28.0 781,0 552x552 16.0 33,0 58,0 130,0 M102x1 839,2

Telezentrische ƒ-Theta-Linsen der STS-Serie bei 532 nm (Fused Silica)

Artikelnummer
Standard, 532 nm		 Artikelnummer
geringe Absorption
515–545 nm		 FL
mm		 SA
±°		 SL
mm		 SAR
mm		 EP
mm		 ALS
mm		 Länge
mm		 OD
mm		 WD
mm
STS-4031/121 STS-4031/292 32.2 4,0 8.9 6x6 10.0 16.5 39.8 90,0 28.4
STS-3046/121 STS-3046/292 48.1 7.6 9.9 7x7 15.0 26.0 64,9 90,0 60.2
STS-3050/121 STS-3050/292 58,5 14.8 29.9 20x20 6,0 21.0 39.8 87,0 79,3
STS-4010/121 STS-4010/292 100,0 14.0 49,5 35x35 10.0 30.0 78,7 106,0 130,7
STS-3161/121 STS-3161/292 163,9 21.0 126 90x90 10.0 26.6 98,0 122,0 219,0

Telezentrische ƒ-Theta-Objektive der STS-Serie bei 532 nm (optisches Glas)

Artikelnummer
Standard, 532 nm		 FL
mm		 SA
±°		 SL
mm		 SAR
mm		 EP
mm		 ALS
mm		 Länge
mm		 OD
mm		 MT WD
mm
STS-0058/121 53.1 11.8 21.8 15x15 6,0 25.5 40.7 90,0 M85X1 52.6
STS-0055/121 59.3 14.0 28.5 20x20 10.0 16.9 58,0 90,0 M85X1 73,2
STS-0080/121 77,0 26.6 68,7 49x49 14.0 22.8 83,8 107,0 M85X1 74.2
STS-1094/121 88,0 17.4 52,5 36x36 16.0 33.8 66,3 83,0 70,00 107.3
STS-5100/121 100.1 29.2 97,6 69x69 10.0 30.0 85,5 128,0 M85X1 127,7
STS-5165/121 162,7 19.6 109,6 75x75 10.0 53.9 128,5 136,0 M85X1 194,6
STS-0141/121 171,0 11.9 70,7 50x50 10.0 98,4 70.6 108,0 M85X1 198.4
STS-0200/121 198,5 15.6 107.2 75x75 20.0 111,6 93,9 142,0 TK133.0 231,9
STS-0220/121 201.5 29.2 197.1 139x139 10.0 46,0 160,0 265,0 TK267.0 280,5
STS-0221/121 201.5 29.2 197.1 139x139 10.0 46,0 176,7 281,0 TK267.0 265,9

(3) 515/532 nm F-Theta-/telezentrische F-Theta-Objektive der STK-Serie

Modell FL
(mm)		 EP
(mm)		 SAR
(mm)		 SA
(Grad)		 FSD
(Äh)		 WD
(mm)		 Telezentrizität OD
(mm)		 Länge
(mm)		 MT
STK-515-28-79 70 14 Φ40/28x28     82.2 <1 o     M85x1
STK-532-40-110 110 14 Φ57/40X40     149 <2 o     M85x1
STK-532-80-163 163 10 Φ113/80X80     227 <1,1 o     M85x1
STK-515-150-350 350 30 150x150 ±18 20 464 <7 Uhr 205 157 M110x1
STK-515-162-250 250 10 Φ230/162X162     319 <5     M85x1
STK-532-165-250 250 20 Φ233/165X165     300       M83,5x1
STK-532-165-255 255 20 Φ255/165x165     272 <16o     M85x1
STK-532-170-260 260 20 Φ240/170X170     360 <1,5o     M85x1
STK-532-230-350 350 16 Φ327/230x230     381       M85x1

Wenn Sie kein passendes F-Theta-Objektiv finden, wenden Sie sich bitte an unsLaden Sie das Formular hier herunterund senden Sie uns Ihr ausgefülltes Formular per E-Mail zu.Wir können die Linsen individuell nach Ihren spezifischen Anforderungen entwerfen und herstellen.

Größe und Tag:

DOE-Optiken und -Kristalle,

Zoom-Strahlaufweiter,

F-Theta-Linsen

Kontaktdaten
Wuhan Sintec Optronics Co., Ltd,

Ansprechpartner: Steven

Telefon: +86 15671598018

Faxen: 86-027-51858989

Senden Sie Ihre Anfrage direkt an uns (0 / 3000)

über

Laser-Schneidemaschine

3D-Roboter-Schneidmaschine für Aluminiumlegierungsrahmen, Babywagenrahmen, Elektrofahrzeugrahmen

Maschinen zum Schneiden von Kunststoffen, Teile aus Kunststoffen für den Innenraum von Fahrzeugen und andere Verbundwerkstoffe, 3D-Schneidmaschinen

OEM ODM Raycus MAX CW Faserlaserschneidemaschine 1000W 2000W

Laserschweißmaschine

Handgehaltene 3-in-1-Faserlaserschweiß- und Reinigungsschneidemaschine 1500 W, 2000 W, 3000 W

3 IN 1 Multifunktions-Faserlaser-Schweiß-/Reinigungsmaschine, handgehalten, 2 kW

1500 W 3-in-1-Laserschweißgerät, Reinigungsschneider, handgehalten für Metall

NACHRICHT HINTERLASSEN

Datenschutz-Bestimmungen | China Gut Qualität Laser-Schneidemaschine Fournisseur. © 2023 - 2024 chinalasermart.com. All Rights Reserved.
