Mikro-Nano-Optik der SGD-Serie

Die Forschung an optischen Mikro-Nano-Geräten und ihrem optischen Verhalten bei Array-Modulation kann neue Funktionen wie Miniaturisierung, Array, Integration und Wellenfrontumwandlung realisieren und eine Vielzahl neuer Systeme bilden.Es hat große Erfolge in der Theorie der Mikro-Nano-Optik, der Systemanwendung, dem Gerätedesign und der Herstellung erzielt.Derzeit wurde eine Reihe von Produkten entwickelt und von Benutzern angepasst, die hauptsächlich aus Mikrolinsen, Phasenplatten und Beugungsgeräten bestehen.

1. Mikrolinsenarray (MLA)

Das Mikrolinsen-Array besteht aus Linsen mit einer Apertur von Mikrometer-Millimetern und einer Relieftiefe von Nano-Mikrometern.Es verfügt über die Grundfunktionen Fokussierung und Bildgebung.Seine Einheitsgröße ist klein und seine Integration ist hoch.Es kann Funktionen erfüllen, die herkömmliche optische Elemente nicht erfüllen können.Es kann auch viele neue optische Systeme bilden, wie z. B. Scannen, Anzeigen, Glasfaserkopplung, Lichtfokussierung und Bildgebung.

Durch den Einsatz einer einzigartigen Oberflächenkontrolltechnologie wird ein hochpräzises Mikrolinsen-Array mit kontinuierlicher Oberfläche und beugungsfreier chromatischer Aberration entwickelt, das für die Breitbandabbildung und -fokussierung geeignet ist.

• Numerische Apertur: 0,01–0,5
• Linsenoberfläche: sphärisch, parabolisch, hyperboloid und andere präzise Steuerung
• Oberflächenfehler: 3 %
• Unteröffnung: 20 m-4 mm
• Füllfaktor: > 98 %
• Integrationsgrad: 800-600/cm2
• Form der Subapertur: viereckig, sechseckig, kreisförmig, rechteckig usw.
• Linsenmaterialien: Quarzglas, Silizium, Ge, Znse, K9, CaF2, PMMA, PC usw.

1.1 Wellenfronterkennung

Das auf der MLA-Wellenfrontsegmentierung basierende Wellenfrontsensorsystem wird in der Luft- und Raumfahrt, der Augenheilkunde und anderen Forschungsbereichen eingesetzt, um eine hochpräzise, ​​zerstörungsfreie und Online-Wellenfronterkennung zu erreichen.

1.2 Lichtkonzentration in der Infrarot-Brennebene

Der MLA dient zum Sammeln und Konvergieren des außerhalb des lichtempfindlichen Sensors projizierten Lichts, um so die Effizienz des Detektors zu verbessern.

1.3 Strahlkollimation, -formung und 3D-Bildgebung

Der MLA wird zur Kollimation, Formung, Fokussierung von Licht und Bildgebung verwendet, und es werden miniaturisierte optische Kopplungs-, Scan-, Fälschungsschutzfolien-, 3D-Anzeige-, integrierte Bildgebungs-, optische Feldkamera- und andere Systeme konstruiert.

Teilenummerierung:

Beispiel: SGD-MLA-0008SQ: Mikrolinsenarray mit quadratischer Subaperturform mit 8 µm Abstand.
SGD-MLA-1360HX: Mikrolinsen-Array mit 1360 µm Abstand und sechseckiger Subaperturform

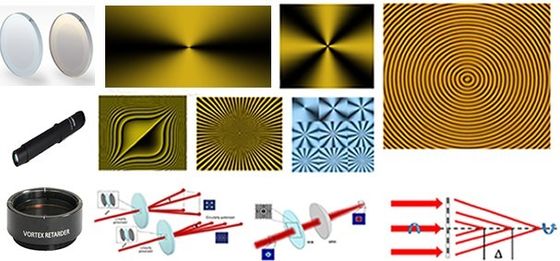

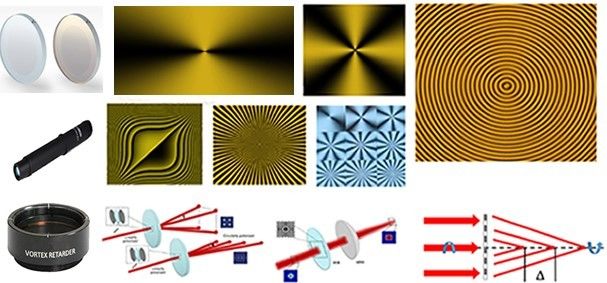

2. Phasenplatte

Die mikrooptische Phasenplatte kann die Phase des Systems genau simulieren, korrigieren oder modulieren, was den Vorteil einer genauen, kompakten und bequemen Einstellung bietet.Für die statische Aberrationskorrektur verschiedener optischer Systeme können Aberrationsphasengeräte einfacher und mehrerer Ordnung erzeugt werden.Typische Geräte sind zufällige planare Phasenplatten, spiralförmige Phasenplatten und zusammengesetzte Phasenplatten, die in der Quantenkommunikation, Teilchenmanipulation und optischen Kommunikation im freien Raum verwendet werden.

Andere Wellenlängen bitte telefonisch anfragen.

3. Beugungsoptisches Element (DOE)

Das Forschungsteam kann Standard-Beugungsgeräte bereitstellen und Anpassungen akzeptieren, um eine hohe Beugungseffizienz, eine hohe Gleichmäßigkeit der Strahltransformation, Formung, Strahlteilung und Phasenmodulation zu erreichen.Anwendungen: Laserbearbeitung, Laserstrahlformung, medizinische Laserbehandlung, mobile intelligente Geräte, natürliche Mensch-Computer-Interaktion, Somatosensorik, Gestensteuerung, dreidimensionale Messung, Gesichtserkennungssystem usw.

• Elementöffnung: < 100 mm
• Elementmaterialien: Quarzglas, BK7, Silizium, Ge, Znse, K9, CaF2, Saphir usw
• Merkmalsgröße: 100 Nanometer bis Mikrometer
• Quantisierungsschritt: Mehrschrittig
• Beugungswinkel: 100 Grad.

3.1 Mehrzeiliges Strukturlichtmodul

Diversifizierung von Wellenlänge, Linienzahl, Winkel und hoher Gleichmäßigkeit, hohe Lichtausbeute, kompakte Struktur, verwendet für hochpräzise 3D-Messungen.

3.2 Strukturiertes Licht der Mensch-Computer-Interaktion

Zufallsgitter mit hoher Gleichmäßigkeit, die die Sicherheit des menschlichen Auges gewährleisten, werden für Sicherheitszugangskontrollsysteme, somatosensorische Geräte, Identifizierung und Entriegelung usw. verwendet.

3.3 Standortrahmenmodul

Großer Winkel, verschiedene komplexe Muster, kleines Streulicht, verwendet zur Positionierung, Anzeige, Kalibrierung usw.

1. Strahlteiler

1-dimensionaler Strahlteiler

2-dimensionaler Strahlteiler

1-dimensionale Strahlteiler-Punktverteilung

2-dimensionale Strahlteiler-Punktverteilung

2. Strukturiertes Licht für Werkzeuge

(1) Einzellinie, Mehrlinie, Gitter und zufällige Flecken

Artikel-Wellenlängenwinkel	Illustration
SGD-SL-L1-650-43	Einzelne Zeile
SGD-SL-L1-650-60
SGD-SL-L1-650 -90
SGD-SL-L1-905-60
SGD-SL-L1-905-100
SGD-SL-L3-650-67×17	Mehrzeilig
SGD-SL-L7-650-23×50
SGD-SL-L7-808-33
SGD-SL-L11-650-30
SGD-SL-L41-650-55×43
SGD-SL-L25-808-33
SGD-SL-C-532-15	Kreuzen
SGD-SL-C-532-60
SGD-SL-C-650-60
SGD-SL-LK-532-75	Kreuz mit Skala
SGD-SL-CK-525-75
SGD-SL-CK-650-75
SGD-SL-A-635-47×4,6
SGD-SL-G-532-8×8-8	Netz
SGD-SL-G-532-8×8-36
SGD-SL-G-450 -10×10-53
SGD-SL-G-650 -10×10-2,9
SGD-DWX-650-10
SGD-DWX-650-15
SGD-SL-830-NJ-63×51	Zufälliger Fleck

(2)Positionierung und Mensch-Computer-Interaktionsstruktur

Artikel-Wellenlängenwinkel	Muster	Artikel	Muster
SGD-DWK-520-21		SGD-PT-JP-F
SGD-DWK-520-50,8´39		SGD-PT-JP-I
SGD-DWK-520-60´45
SGD-DWK-650-30×21		SGD-PT-JP-I
SGD-DWK-650-40×31		SGD-PT-JP-SB
SGD-DWK-650-42×24		SGD-PT-TY-WY
SGD-DWK-650-45×45		SGD-PT-TY-DT
SGD-DWK-635-47×35		SGD-PT-G
SGD-DWK-650-53×39		SGD-PT-Q
SGD-DWK-650-45		SGD-PT-S
SGD-DWK-650-60×45
SGD-DWK-650-70×50

Strahlformung
