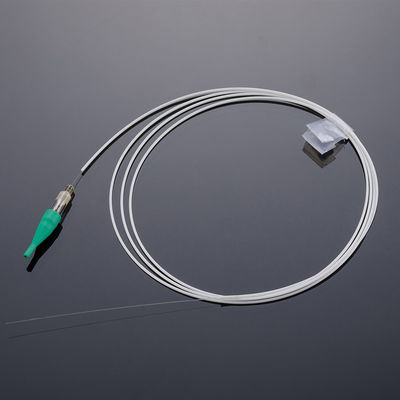

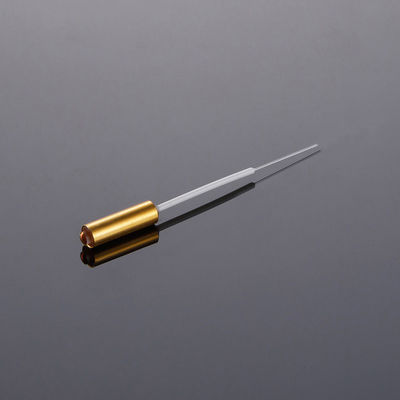

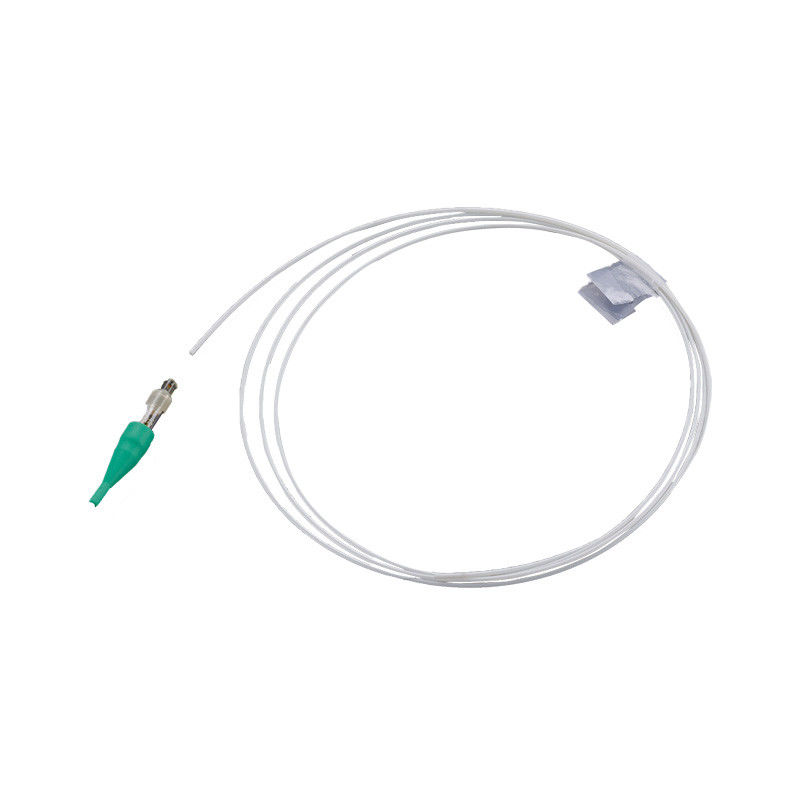

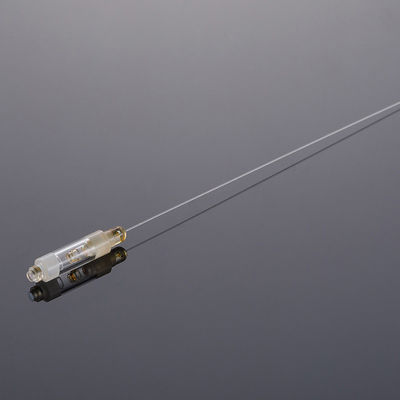

Hochleistungskollimator / Hochleistungs-MM-Großstrahlkollimator

Hochleistungskollimator / Hochleistungs-MM-Großstrahlkollimator
Hochleistungskollimator / Hochleistungs-MM-Großstrahlkollimator Hochleistungskollimator / Hochleistungs-MM-Großstrahlkollimator Hochleistungskollimator / Hochleistungs-MM-Großstrahlkollimator Hochleistungskollimator / Hochleistungs-MM-Großstrahlkollimator

Großes Bild :  Hochleistungskollimator / Hochleistungs-MM-Großstrahlkollimator

Produktdetails:
Herkunftsort: China
Markenname: Sintec Optronics
Modellnummer: HC- und HPMC-Serie
Zahlung und Versand AGB:
Lieferzeit: Lagerbestand
Zahlungsbedingungen: Versand per Bank
Kontakt

Hochleistungskollimator / Hochleistungs-MM-Großstrahlkollimator

Beschreibung
Hervorheben:

Kollimator

,

Strahlkollimator

,

Hochleistungskollimator

Hochleistungskollimatoren und Hochleistungs-MM-Großstrahlkollimatoren



Kollimatoren sind Geräte, die Licht, das aus einer optischen Faser ausgeht, auf einen gewünschten Strahldurchmesser oder eine gewünschte Fleckengröße kollimatieren / fokussieren.so dass sie Fleckengrößen bis zu ein paar Mikrometer erreichen könnenDie Linsen verfügen zudem über eine Anti-Reflexionsbeschichtung zur Rückspiegelung.Typische Anwendungen können die Verwendung mit Faserkopplungslasern umfassen, Schwanzbehälter usw.

Eigenschaften

Hohe Handlingleistung
Hohe Aussterbungsrate
Niedriger Einsetzverlust
Hohe Verluste
Hohe Umweltstabilität

Anwendungen

Forschung
Freie Weltraumkommunikation
Glasfaserlaser
Komponenten für Glasfasern
PM-Komponenten
Freiraumkommunikation

1. Hochleistungskollimatoren der HC- und HPMC-Serie

  Einheit STOZ-HC-06 STOZ-HC-31 STOZ-HC-48 STOZ-HC-55 STOZ-HPMC-06 STOZ-MMC*
Typ des Kollimators   Hochleistungskollimator (HC) Hochleistungskollimator (HC) Hochleistungskollimator (HC) Hochleistungskollimator (HC) Hochleistungs-Polarisierungs-Erhaltungskollimator (HPMC) Multimoduskollimator (MMC)
Zentrumwellenlänge m 1064 1310 1480 1550 1064 850, 980, 1064, 1310, 1480, 1550
Betriebswellenlängenbereich m ± 20 ± 20 ± 20 ± 20 ± 20 ± 30
Nominaler Balkendurchmesser mm 0.40.5, 0.9 oder Spezifizieren 0.40.5 oder Spezifizieren 0.40.5 oder Spezifizieren 0.40.5 oder Spezifizieren 0.40.5, 0.9 oder Spezifizieren
Arbeitsdistanz mm 50 oder Angabe 5 oder Geben Sie an 5 oder Geben Sie an 5 oder Geben Sie an 50 oder Angabe 5 oder Geben Sie an
Typ. Einsetzungsverlust dB 0.2~0.4 (bei 50 mm WD) 0.2 (bei 5 mm WD) 0.2 (bei 5 mm WD) 0.2 (bei 5 mm WD) 0.2~0.4 (bei 50 mm WD) 0.2 (bei 5 mm WD)
Max. Einsetzungsverlust dB 0.5 (bei 50 mm WD) 0.3 (bei 5 mm WD) 0.3 (bei 5 mm WD) 0.3 (bei 5 mm WD) 0.5 (bei 50 mm WD) 0.25 (bei 5 mm WD)
Min. Rücklaufverlust dB 50 50 50 50 50 35
Typ. Aussterbungsquote dB - - - - 25 -
Min. Aussterbungsquote dB - - - - 22 -
Max. PDL dB 0.02 0.02 0.02 0.02 0.02 -
Max. optische Leistung (CW) W 3, 5, 10, 20, 30 oder Angabe 3.5, 10, 20 oder Angabe 3, 5, 10, 20 oder Geben Sie an 3, 5, 10, 20 oder Geben Sie an 3, 5, 10, 20, 30 oder Angabe 0.5
Art der Faser   1 - HI 1060 1 - SMF-28e 1 - SMF-28e 1 - SMF-28e 1 PM 980 Panda
2 ¢ PM 10/125 NA 0.08
3 ¢ PM 15/130 NA 0.08		 Multimode Faser 62.5/125 oder 50/125
Max. Zuglast N 5 5 5 5 5 5
Betriebstemperatur °C -5 bis +70 -5 bis +70 -5 bis +70 -5 bis +70 -5 bis +70 -5 bis +70
Speichertemperatur °C -40 bis +85 -40 bis +85 -40 bis +85 -40 bis +85 -40 bis +85 -40 bis +85

  • Für MMC: Die obigen Spezifikationen beziehen sich auf Geräte ohne Steckverbinder. Für Geräte mit Steckverbänden beträgt die IL 0,2 dB höher und die RL 20 dB niedriger.

2. STOZ-MMLBC-Serie Hochleistungs-MM-Large Beam Kollimatoren

Teilnummer Einheit STOZ-MMLBC-06-20-B-10-4-2-3
Wellenlänge des Zentrums (λc) m 1064 oder Angabe
Betriebswellenlängenbereich m ± 20
Nominal-Ausgangsstrahl Dia. mm 2.0+/-0.8@ über 5~10 mm von der Ausgangsoberfläche
Typ der Übertragung - 98 Prozent
Min. Übertragung - 95%
Typ. Spitzenisolierung dB 30 bis 35
Min. Rücklaufverlust dB 25
Max. optische Leistung (CW) W 20, 50 oder Spezifizieren
Max. Strahldivergenzwinkel (Vollwinkel) mrad 45
Min. Ellipsität - 0.92
Max. Zuglast N 5
Außenverpackungsmaterialien   Edelstahl/Aluminium
Betriebstemperatur °C -5 bis +70
Speichertemperatur °C -20 bis +85

  • Für spezielle Impuls-Anwendungen sprechen Sie bitte mit uns.

  • Das Material muss RoHS-konform sein.

  • Die tatsächlichen Abmessungen können aufgrund unterschiedlicher Anforderungen von der obigen Zeichnung abweichen, siehe Versanddatenblatt

Bestellinformationen
