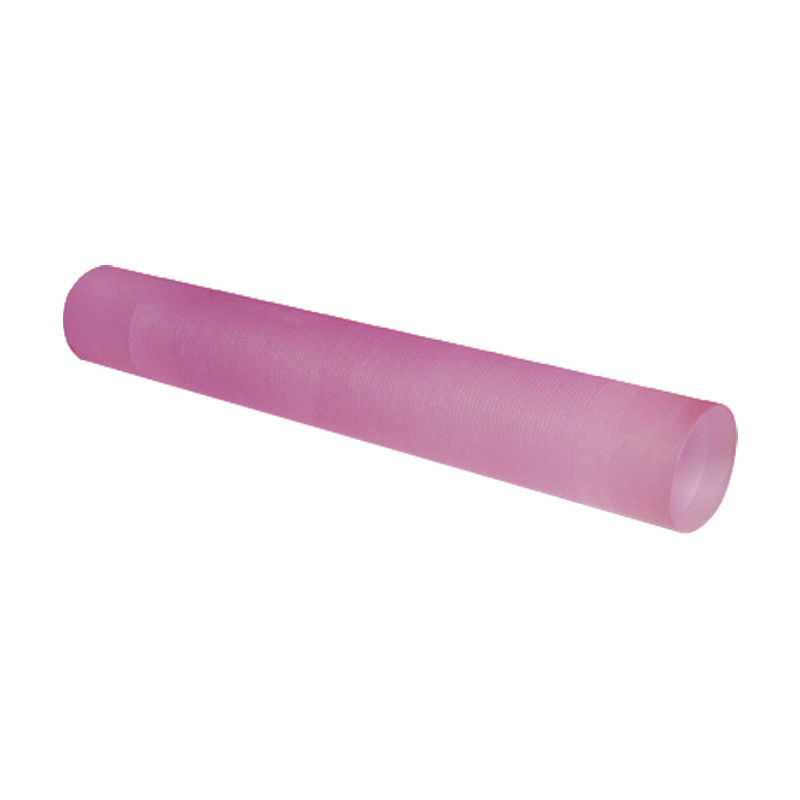

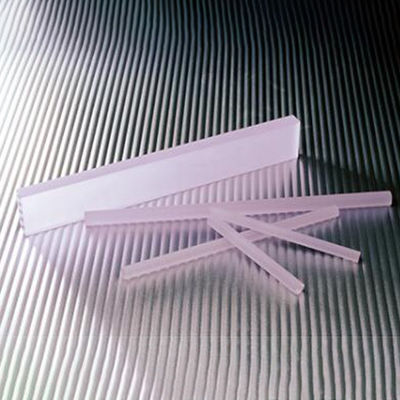

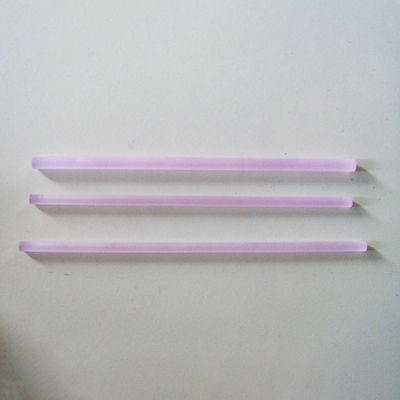

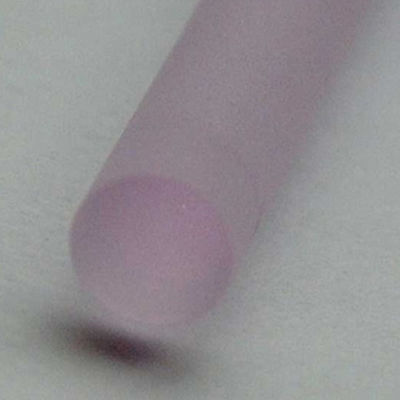

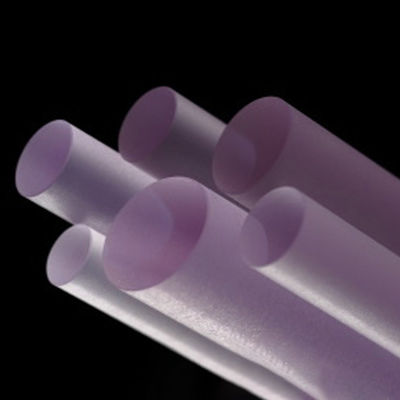

Polierstab aus Nd-YAG, 2 mm – 12 mm Durchmesser, 1 – 180 mm Länge

Polierstab aus Nd-YAG, 2 mm – 12 mm Durchmesser, 1 – 180 mm Länge
Polierstab aus Nd-YAG, 2 mm – 12 mm Durchmesser, 1 – 180 mm Länge Polierstab aus Nd-YAG, 2 mm – 12 mm Durchmesser, 1 – 180 mm Länge Polierstab aus Nd-YAG, 2 mm – 12 mm Durchmesser, 1 – 180 mm Länge Polierstab aus Nd-YAG, 2 mm – 12 mm Durchmesser, 1 – 180 mm Länge Polierstab aus Nd-YAG, 2 mm – 12 mm Durchmesser, 1 – 180 mm Länge

Großes Bild :  Polierstab aus Nd-YAG, 2 mm – 12 mm Durchmesser, 1 – 180 mm Länge

Produktdetails:
Herkunftsort: China
Markenname: Sintec Optronics
Zahlung und Versand AGB:
Lieferzeit: 5-7days
Zahlungsbedingungen: Versand per Bank
Kontakt

Polierstab aus Nd-YAG, 2 mm – 12 mm Durchmesser, 1 – 180 mm Länge

Beschreibung
Hervorheben:

Polstern von Nd YAG-Stab

,

Nd YAG-Stab

,

YAG-Stab

Nd:YAG-Stab

Fähigkeiten:

  • Stabgröße: 2–12 mm Durchmesser und 1–180 mm Länge;
  • Nd-Dotierstoffkonzentration: 0,6 % – 1,3 %;
  • Polieren;
  • AR-Beschichtung oder/und dichroitische Beschichtung;

Nd:YAG-Kristall

Im letzten Jahrzehnt wurde Nd:YVO4 aufgrund seiner hohen Absorptions- und Emissionsquerschnitte als vielversprechender Ersatz für Nd:YAG in diodengepumpten Lasern entwickelt.Allerdings sind die Anwendungen von Nd:YVO4 aufgrund seiner schlechten physikalisch-mechanischen Eigenschaften, Wachstumsschwierigkeiten usw. begrenzt. Nun haben wir kürzlich das hochdotierte Nd:YAG (SUPER-Nd:YAG) entwickelt.Es weist einen hohen Absorptionsquerschnitt auf und bietet viele Vorteile gegenüber Nd:YVO4:

  • Aufgrund der kubischen Symmetrie und der hohen Qualität ist Nd:YAG einfach mit TEMoomode zu betreiben
  • Nd:YAG kann direkt mit Cr4+:YAG gütegeschaltet werden
  • Nd:YAG kann blauen Laser mit der Frequenzverdoppelung von 946 nm erzeugen
  • Nd:YAG kann in einem Laser mit sehr hoher Leistung bis zum kW-Bereich betrieben werden

Das mit hohen Neodymionen dotierte YAG wurde mit der neuartigen Technik Temperaturgradiententechnik (TGT) gezüchtet.Die Nd-Konzentration kann bis zu 3 % dotiert werden.Es wurden große ASF100x80mm-Volumenkristalle mit ausgezeichneter optischer Homogenität, weniger Streupartikeln und geringer Versetzungsdichte erhalten.

Grundeigenschaften:

Chemische Formel Y3Al5O12
Kristallstruktur Kubisch
Gitterkonstante 12,01 Angström
Schmelzpunkt 1970°C
Dichte 4,5 g/cm3
Reflektierender Index 1,82
Wärmeausdehnungskoeffizient 7,8x10-6/K
Wärmeleitfähigkeit (W/m/K) 14W/m/K, 20° C 10,5W/m/K, 100° C
Mohshärte 8.5
Querschnitt der stimulierten Emission 2,8x10-19cm-2
Entspannungszeit des Terminallaserniveaus 30 ns
Strahlungslebensdauer 550 ms
Spontane Fluoreszenz 230 ms
Linienbreite 0,6 nm
Verlustkoeffizient 0,003 cm-1 bei 1064 nm

Lasereigenschaften:

·SUPER-Nd:YAG zeigt hohe Absorptionskoeffizienten bei Pumpwellenlängen.Daher wird eine kurze Kristalllänge (z. B. 1 mm) bevorzugt und mit SUPER-Nd:YAG können kompakte Mikrochiplaser konstruiert werden.

  • Aufgrund der breiteren und gleichmäßig variierenden Absorptionsbandbreite sind weniger strenge Anforderungen an die Temperaturkontrolle möglich.
  • Fast die gleiche Leistung wurde sowohl bei einem 1 mm langen Nd:YAG-Laser mit (111)-Schnitt als auch bei einem 1 mm langen YVO4-Mikrochiplaser mit A-Schnitt und einem sehr kurzen (9 mm) Laserhohlraum erzielt.

Spektreneigenschaften mit Konzentration:

Nd:Dotierstoff 2,5 % 2 % 1,5 % 1,3 % 1,1 % 1 %
Fluoreszenzlebensdauer 160 ms 180 ms 200 ms 210 ms 220 ms 240 ms
Absorptionskoeffizient 7,55 cm-1 6,57 cm-1 5,36 cm-1 4,66 cm-1 3,88 cm-1 3,55 cm-1
Optische Qualität/Grade/Nd-Niveau
Stabgröße Standardklasse Premium-Klasse Standard [Nd]: 1,1 Atom-% Niedrig [Nd]: 0,8 Atom-%
L D Ausgestorben.Verhältnis Wellenfehler Ausgestorben.Verhältnis Wellenfehler Toleranz von [Nd] gegenüber der Stablänge Toleranz von [Nd] gegenüber der Stablänge
mm mm (dB) (Wellen) (dB) (Wellen) Durchschnitt [Nd] Delta [Nd] Durchschnitt [Nd] Delta [Nd]
50 3 >25 <0,19 >30 <0,13 ±.08 0,06 ±.07 0,05
50 4 <0,21 <0,15
50 5 <0,24 <0,16
100 4 >22 <0,28 >27 <0,18 ±.08 0,13 ±.06 0,09
100 5 <0,32 <0,21
100 6 <0,36 <0,23
100 6.35 <0,37 <0,24
150 6.35 >20 <0,48 >25 <0,30 ±.05 0,18 ±.04 0,13
150 8 <0,58 <0,35
150 9.52 <0,67 <0,40
200 8 >19 <0,71 >24 <0,42 ±.02 0,23 ±.02 0,17
200 9.53 <0,82 <0,49
200 10 <0,86 <0,51

Beschichtungen
Typ Reflexionsvermögen Schadensschwelle Schadensschwelle
(%R pro Oberfläche) (<20 nS Puls, GW/cm^2) (CW, kW/cm^2)
AR bei 1064 nm <0,15 >1,4 >25
Herzfrequenz bei 1064 nm >99,9 >1,0 >25

Typische Abmessungen:

  • Durchmesser 3, Länge 50 mm
  • Durchmesser 3, Länge 63 mm
  • Durchmesser 3, Länge 110 mm
  • Durchmesser 4, Länge 50 mm
  • Durchmesser 4, Länge 80 mm
  • Durchmesser 4, Länge 110 mm
  • Durchmesser 4, Länge 120 mm
  • Durchmesser 4, Länge 130 mm
  • Durchmesser 4, Länge 140 mm
  • Durchmesser 5, Länge 110 mm
  • Durchmesser 5, Länge 115 mm
  • Durchmesser 5, Länge 130 mm
  • Durchmesser 6, Länge 110 mm
  • Durchmesser 6, Länge 120 mm
  • Durchmesser 6, Länge 130 mm
  • Durchmesser 6, Länge 150 mm
  • Durchmesser 6, Länge 165 mm
  • Durchmesser 7, Länge 120 mm
  • Durchmesser 7, Länge 165 mm
  • Durchmesser 8, Länge 120 mm
  • Durchmesser 8, Länge 150 mm
  • Durchmesser 10, Länge 150 mm

Neben den oben genannten Abmessungen verfügen wir auch über andere Abmessungen oder fertigen Sonderanfertigungen entsprechend Ihren spezifischen Anforderungen.
